  • Q Che cos'è Ripple e rumore?Come misurarlo?

    A È la piccola variazione periodica residua indesiderata dell'uscita in corrente continua (DC) di un alimentatore derivata da una sorgente di corrente alternata (AC).La forma d'onda è mostrata come nella figura sottostante.



    Ci sono due contenuti AC, noti anche come Ripple e Noise (R&N), sull'uscita DC.Il primo, proveniente dalla rettifica ad onda sinusoidale, è a bassa frequenza che è 2 volte la frequenza di ingresso;il secondo è ad alta frequenza che è dalla frequenza di commutazione.Per misurare il rumore ad alta frequenza, sono necessarie configurazioni di un oscilloscopio con una larghezza di banda di 20 MHz, una sonda per oscilloscopio con il filo di terra più corto possibile e l'aggiunta di condensatori da 0,1 uF e 47 uF in parallelo con il punto di prova per filtrare l'interferenza del rumore.

    5
  • Q Quali sono le forme di protezione da sovraccarico/sovracorrente?

    A Quando la corrente assorbita supera il valore nominale dell'alimentatore, il circuito di protezione verrà attivato per proteggere l'unità da sovraccarico/sovracorrente.
    Le protezioni di sovraccarico/sovracorrente possono essere suddivise in diverse forme:
    (1) LIMITAZIONE DELLA CORRENTE FOLDBACK

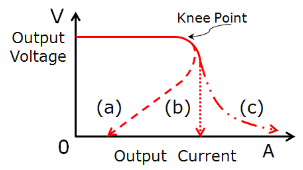

    La corrente di uscita diminuisce di circa il 20% della corrente nominale, indicata come curva (a) nella figura sottostante.
    (2) LIMITAZIONE DI CORRENTE COSTANTE
    La corrente di uscita rimane a un livello costante e all'interno dell'intervallo specificato mentre la tensione di uscita scende a un livello inferiore, mostrato come curva (b) nella figura sottostante.
    (3) LIMITAZIONE DI SOVRA POTENZA
    La potenza in uscita rimane costante.All'aumentare del carico di uscita, la tensione di uscita diminuisce in proporzione, mostrata come curva (c) nella figura sottostante.
    (4) LIMITAZIONE DELLA CORRENTE DI SICCUP
    La tensione e la corrente di uscita continuano a pulsare ON e OFF ripetutamente quando la protezione è attivata.L'unità si ripristina automaticamente quando viene rimossa la condizione di guasto.
    (5)SPEGNERE
    La tensione e la corrente in uscita vengono interrotte quando il carico in uscita raggiunge l'intervallo di protezione.
    NOTA: La modalità di protezione di alcuni prodotti si combina con diversi tipi delle forme menzionate, come limitazione di corrente costante + spegnimento.


    Metodo di recupero:
    (1) Ripristino automatico: l'alimentatore si ripristina automaticamente dopo la rimozione della condizione difettosa.
    (2) Riaccensione: l'alimentatore si riavvia con la riaccensione manuale CA dopo la rimozione della condizione di guasto.
    Nota:Non utilizzare l'alimentatore in condizioni di sovracorrente o cortocircuito per un lungo periodo di tempo per evitare una riduzione della durata o danni all'alimentatore.
  • Q Che cosa sono i segnali di power good e power fail e come utilizzarli?

    A Alcuni alimentatori forniscono un segnale \\"Power Good\\" quando sono accesi e inviano un segnale \\" Power Fail\\" quando sono spenti.Questo viene solitamente utilizzato per scopi di monitoraggio e controllo.
    Power Good: dopo che l'uscita di un alimentatore raggiunge il 90% della tensione nominale, entro i successivi 10-500ms verrà inviato un segnale TTL (circa 5V).
    Power Fail: prima che l'uscita di un alimentatore sia inferiore al 90% della tensione nominale, il segnale power-good verrà disattivato con almeno 1 ms di anticipo.
