La serie SDDR (XDDR-20/DRDN-20) è un modulo ridondante su guida DIN da 20 A di livello industriale progettato per salvaguardare i sistemi di alimentazione critici e ridurre al minimo il rischio di tempi di inattività operativi. Progettato per supportare sia configurazioni di ridondanza scalabile 1+1 hot-swap che N+1 , questo modulo garantisce l'erogazione continua di energia per ambienti industriali esigenti. Integrando la tecnologia MOSFET avanzata , l'unità raggiunge un'efficiente conversione dell'energia, riduce significativamente la generazione di calore e mantiene una caduta di tensione minima. Ciò lo rende un componente vitale per l'automazione industriale, le apparecchiature per la produzione di semiconduttori e i sistemi elettromeccanici che richiedono un backup di alimentazione affidabile. Per i team di procurement e i facility manager, l'integrazione di questo modulo di ridondanza si traduce in una maggiore stabilità del sistema, costi di manutenzione ridotti e sicurezza operativa a lungo termine.
Caratteristiche principali e vantaggi operativi
Per supportare requisiti di progetto rigorosi, la serie SDDR unisce caratteristiche prestazionali essenziali con vantaggi pratici in termini di approvvigionamento, garantendo valore a lungo termine per architetture di alimentazione complesse.
Ridondanza di alimentazione scalabile
Supporta la ridondanza 1+1 per la protezione immediata dal failover e configurazioni N+1 per sistemi ad alimentazione multipla. Questa flessibilità consente agli ingegneri della struttura di costruire architetture di alimentazione resilienti su misura per requisiti di carico specifici e margini di sicurezza.
Tecnologia MOSFET ad alta efficienza
Utilizzando componenti di commutazione MOSFET avanzati, il modulo raggiunge un'efficienza tipica fino al 98%. Questo design garantisce una caduta di tensione minima pari a ≤ 0,25 V a pieno carico, riducendo la perdita di potenza e prevenendo un eccessivo accumulo di calore all'interno di armadi di controllo ristretti.
Profilo ultrasottile e raffreddamento senza ventola

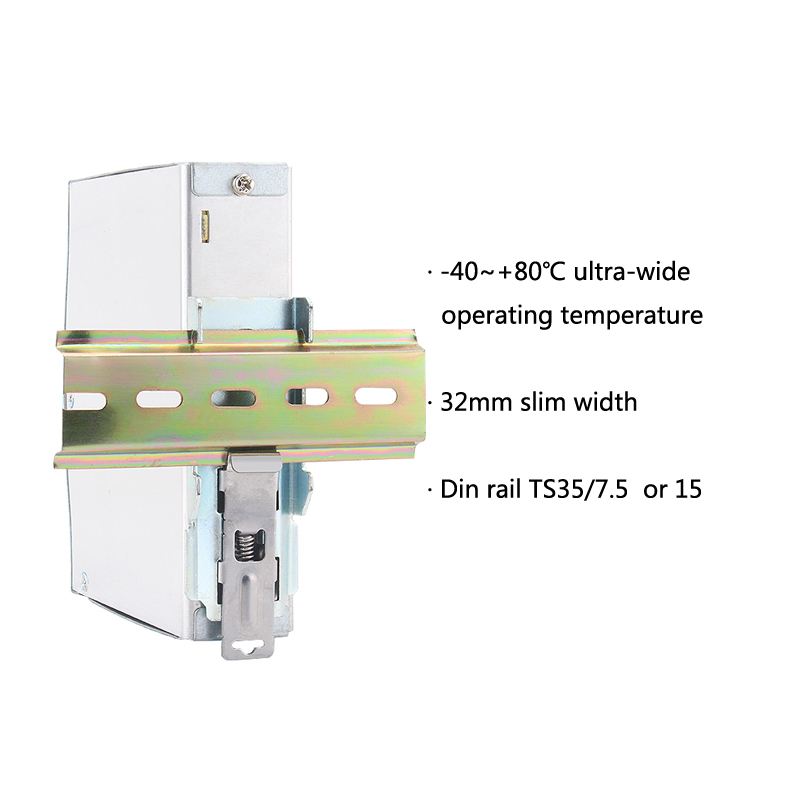

Con soli 32 mm una larghezza di , il design compatto per il montaggio su guida DIN consente di risparmiare spazio prezioso in armadi affollati. Funziona tramite raffreddamento a convezione d'aria libera, eliminando la necessità di ventole meccaniche, riducendo così le esigenze di manutenzione e i potenziali punti di guasto.
Resilienza alle temperature estreme
Progettato per ambienti industriali difficili, il modulo funziona in modo affidabile in un intervallo di temperature estremamente ampio compreso tra -40°C e +80°C . Ciò garantisce prestazioni stabili in strutture non condizionate, recinzioni esterne o zone di produzione ad alto calore.
Monitoraggio in tempo reale e conformità alla sicurezza
Dotata di integrati contatti relè DC OK a 2 canali , l'unità fornisce un feedback immediato sullo stato dell'uscita ai sistemi di controllo centralizzati. È pienamente conforme agli standard di sicurezza IEC62368-1, UL62368-1 ed EAC TP TC004 , garantendo un'integrazione sicura nei progetti globali.
Scenari applicativi ideali

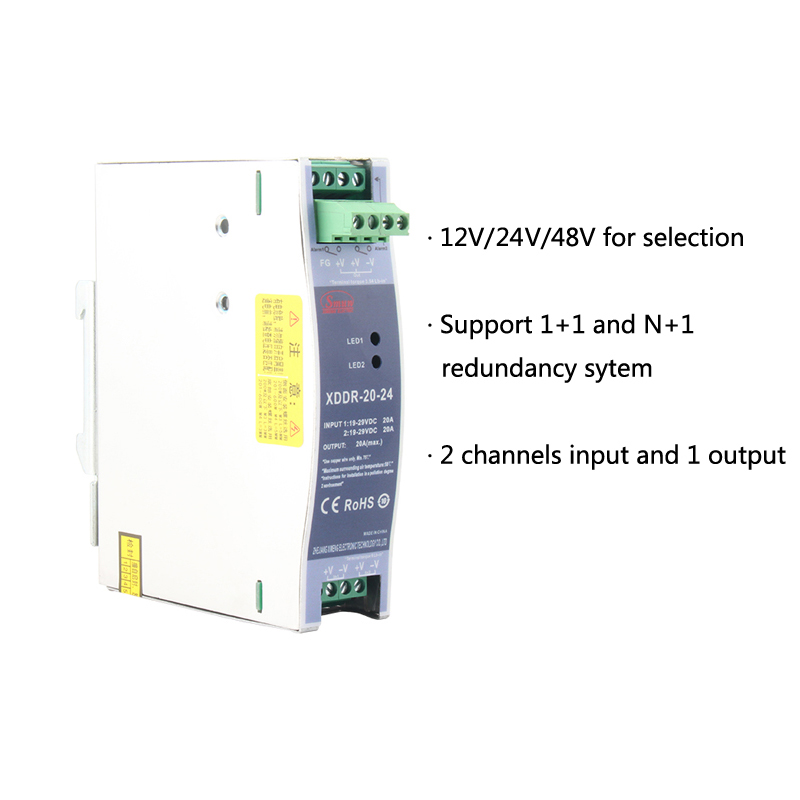

Il design dell'ingresso universale (che supporta 12 V/24 V/48 V CC a seconda del suffisso del modello) rende questo modulo ridondante altamente adattabile a vari settori industriali:
Sistemi di controllo industriale: fornisce alimentazione ininterrotta a PLC, sensori e nodi di controllo critici, prevenendo costose interruzioni della produzione.
Apparecchiature per la fabbricazione di semiconduttori: garantiscono un'erogazione di tensione stabile per processi di produzione sensibili in cui le fluttuazioni di potenza possono influire sulla resa.
Automazione di fabbrica: supporta bracci robotici, reti di trasportatori e veicoli a guida automatizzata (AGV) mantenendo una disponibilità di energia costante.
Apparato elettromeccanico: fornisce alimentazione ridondante affidabile per macchinari pesanti e configurazioni elettromeccaniche complesse che richiedono tempi di attività continui.
Specifiche tecniche
I seguenti parametri descrivono in dettaglio i limiti operativi e le caratteristiche fisiche della serie SDDR, aiutando i team di ingegneri nella selezione accurata dei componenti.
| Descrizione | dei parametri |
| Tensione di ingresso | 12V/24V/48V DC (suffisso del modello: -12, -24, -48) |
| Corrente di output | Fino a 20A continuo (picco: 30a per 5 secondi) |
| Caduta di tensione | ≤0,25 V (a pieno carico) |
| Efficienza | ≥98% (tipico) |
| Temperatura operativa | -40 ° C a +80 ° C ( la curva deporta si applica per le temperature elevate ) |
| Dimensions | 32 mm (w) × 125,2 mm (h) × 102 mm (d) |
| Standard | IEC62368-1, UL62368-1, EAC TP TC004, conformità EMC (classe B) |
