Nell’automazione industriale e nei pannelli di controllo, l’erogazione di energia inaffidabile spesso blocca le linee di produzione. Rimane un punto di guasto primario per PLC, sensori e moduli di comunicazione. Gli ingegneri spesso sovraspecificano o sottospecificano i componenti di alimentazione durante la progettazione iniziale del pannello. In genere fraintendono il funzionamento effettivo degli intervalli di tensione di ingresso e dell"isolamento galvanico in condizioni di stress reale. Questo malinteso aumenta inutilmente le spese hardware iniziali. Quel che è peggio, crea gravi vulnerabilità del sistema, esponendo le schede logiche sensibili a loop di terra distruttivi e picchi di tensione transitori.
Abbiamo progettato questa guida per aiutarti a costruire un"architettura di alimentazione più solida. Di seguito troverai un quadro concreto e incentrato sulle decisioni per valutare le tolleranze degli input. Esploriamo anche severi requisiti di isolamento studiati appositamente per gli ambienti dei pannelli industriali. Padroneggiando questi concetti fondamentali, è possibile proteggere le apparecchiature sensibili, semplificare il processo di progettazione e prevenire guasti imprevisti sul campo prima che si verifichino.
Punti chiave
- L'intervallo di ingresso definisce la resilienza: la selezione del rapporto di ingresso corretto (ad esempio, 2:1 rispetto a 4:1) determina la capacità del sistema di sopravvivere a cadute di tensione della batteria, degradazione della tensione del cavo e transitori di commutazione del carico.
- L'isolamento riguarda l'integrità del sistema, non solo la sicurezza: l'isolamento galvanico è fondamentale per interrompere i circuiti di terra e prevenire la propagazione dei guasti tra attuatori ad alta potenza e circuiti logici sensibili.
- Il fattore di forma detta la realtà termica: quando si valuta un convertitore CC/CC su guida DIN , le specifiche cartacee per l'isolamento e l'intervallo di ingresso devono essere incrociate con le curve di declassamento e le limitazioni termiche dell'armadio.
1. Impatto ingegneristico dell"intervallo di tensione in ingresso
Le fonti di alimentazione in ambienti industriali raramente forniscono una curva di tensione perfetta e piatta. Comprendere come un convertitore gestisce queste fluttuazioni richiede uno sguardo attento ai rapporti della tensione di ingresso. I produttori solitamente definiscono questi intervalli come rapporti 2:1, 4:1 o 8:1. Questi numeri rappresentano la tensione di ingresso massima divisa per la tensione di ingresso minima.
Ad esempio, un sistema a 24 V nominali potrebbe utilizzare un convertitore 2:1. Questa unità accetta qualsiasi cosa da 18 V a 36 V. Un convertitore 4:1 progettato per lo stesso bus nominale a 24 V potrebbe accettare da 9 V a 36 V. Un convertitore 8:1 ultra-wide può estendersi da 9 V fino a 75 V. La scelta del giusto rapporto influisce direttamente sulla capacità della vostra attrezzatura di sopravvivere allo stress elettrico ambientale quotidiano.
Gestione dei transitori e dei cali
Un ampio intervallo di ingresso si rivela obbligatorio per qualsiasi sistema alimentato a batteria. I banchi di batterie al piombo o al litio variano in modo significativo in base al loro stato di carica. Un banco di batterie da 24 V potrebbe rimanere a 27,6 V durante una carica di massa. Tuttavia, può scendere al di sotto di 19 V durante un ciclo di scarica profonda. Se si seleziona un convertitore con una finestra di input ristretta, il sistema si spegnerà prematuramente. Si perdono funzionalità di monitoraggio critiche quando la tensione della batteria scende al di sotto della soglia operativa del convertitore.
Il cambio di carico causa mal di testa simili. Quando motori, solenoidi o attuatori di grandi dimensioni si avviano su un bus CC condiviso, assorbono massicce correnti di spunto. Questa richiesta improvvisa riduce drasticamente la tensione del bus locale per alcuni millisecondi. Questi abbassamenti di tensione localizzati fanno scattare facilmente i controller logici sensibili. Un convertitore 4:1 o 8:1 supera facilmente questi cali momentanei, mantenendo stabile l"elettronica a valle.
Compromessi tra costi e capacità
Gli ingegneri devono affrontare un netto compromesso quando selezionano gli intervalli di input. Gamme di input più ampie offrono un"enorme versatilità. Consentono ai team di approvvigionamento di consolidare gli SKU. È possibile utilizzare un modello di convertitore 4:1 su pannelli di controllo sia a 12 V che a 24 V. Ciò riduce la complessità dell"inventario.
Tuttavia, questa versatilità comporta dei compromessi. Intervalli di ingresso estremamente ampi spesso costringono i progettisti ad accettare un"efficienza elettrica di picco leggermente inferiore. I componenti di commutazione interni devono lavorare di più per ridurre un ingresso da 75 V rispetto a un ingresso stabile da 24 V. Inoltre, i convertitori ad alto rapporto generalmente richiedono un prezzo di acquisto più elevato a causa di progetti magnetici interni più complessi. Dovresti specificare intervalli più ampi solo laddove la volatilità degli autobus lo richiede.
2. Isolamento galvanico: quando e perché il vostro sistema lo richiede
L"isolamento galvanico separa fisicamente i circuiti di ingresso e di uscita all"interno di un alimentatore. Impedisce il flusso di corrente continua tra la fonte di alimentazione primaria e il carico secondario. I trasferimenti di energia attraverso questa barriera utilizzano campi magnetici all"interno di un trasformatore o tramite onde luminose all"interno di un fotoaccoppiatore. Questo divario fisico funge da scudo invisibile per i tuoi dispositivi elettronici.
La matrice decisionale: non isolato contro isolato
Prima di specificare un componente, è necessario valutare attentamente l"ambiente operativo. I convertitori non isolati condividono una massa comune tra ingresso e uscita. Costano meno, funzionano in modo altamente efficiente e occupano un ingombro fisico ridotto. Solitamente li utilizziamo per la regolazione localizzata del punto di carico dove i potenziali di terra rimangono perfettamente stabili.
I convertitori isolati costano di più e richiedono più spazio. Tuttavia, gli ambienti industriali difficili li richiedono assolutamente. Per semplificare il processo di selezione, esamina la tabella seguente.
Grafico: Convertitori isolati e non isolati Matrice decisionale | Criteri di valutazione | Convertitori non isolati | Convertitori isolati |
| Messa a terra comune | Ingresso e uscita condividono un terreno. | Le masse di ingresso e uscita sono completamente separate. |
| Applicazione primaria | Regolazione del punto di carico (PoL) su un unico PCB stabile. | Pavimenti di fabbriche difficili, sensori remoti, nodi di comunicazione. |
| Immunità al rumore | Basso. Sensibile al rumore degli autobus. | Alto. Blocca il rumore elettrico di modo comune. |
| Impronta e costi | Estremamente compatto e generalmente poco costoso. | Più grande a causa dei trasformatori interni; prezzo iniziale più alto. |
Driver principali per la richiesta di isolamento
Il motivo principale per cui gli ingegneri impongono l"isolamento è l"eliminazione del circuito di terra. Nelle grandi fabbriche, i punti di messa a terra alle diverse estremità di un edificio raramente si trovano esattamente allo stesso potenziale elettrico. Se si collega un sensore analogico o un bus di comunicazione RS-485 su due diversi potenziali di terra senza isolamento, attraverso i cavi dati circolano correnti vaganti. Queste correnti vaganti corrompono i pacchetti di dati e degradano la precisione del segnale analogico.
L’isolamento dei guasti funge da secondo fattore principale. Immagina un cortocircuito catastrofico che si verifica su un bus primario ad alta tensione. Un convertitore isolato contiene quell"errore. Impedisce che un massiccio picco di tensione attraversi la barriera e frigga i delicati microcontrollori del lato secondario.
Infine, la conformità normativa impone i limiti di isolamento. I sistemi progettati per ambienti medici, ferroviari o esplosivi devono soddisfare rigorosi standard di sicurezza. Lo standard IEC/UL 62368-1 richiede spesso tensioni di tenuta dielettrica specifiche, come 1,5 kV, 3 kV o 4 kV, per garantire la sicurezza dell"operatore durante condizioni di guasto.
3. Valutazione di un convertitore CC CC su guida DIN per ambienti industriali
La progettazione di pannelli industriali richiede di andare oltre le specifiche elettriche di base. Quando si valuta un convertitore CC/CC su guida DIN , il fattore di forma influenza notevolmente l'affidabilità del sistema. È necessario tradurre le specifiche di laboratorio a livello di PCB in realtà di quadri elettrici.
Il contesto del fattore di forma
Il montaggio conta immensamente. Un convertitore saldato su un circuito stampato all"aperto presenta dinamiche termiche molto diverse rispetto a uno fissato saldamente a una guida metallica. Gli armadi elettrici industriali soffrono di un grave accumulo di calore localizzato. Gli azionamenti dei motori, gli alimentatori e i contattori generano tutti energia termica. Poiché gli armadi IP67 o IP20 altamente sigillati non dispongono di raffreddamento ad aria forzata, il convertitore scelto deve sopravvivere solo attraverso la convezione naturale.
L"unità deve mantenere la sua precisa integrità di isolamento e la rigorosa regolazione dell"ingresso durante la cottura a temperature ambiente che superano facilmente i 60°C. Se l"isolamento interno o la spaziatura dei componenti si deformano sotto il calore, la barriera di isolamento non funziona.
Criteri di valutazione per la selezione
Quando selezioni il tuo prossimo convertitore DC DC su guida DIN , applica questi tre rigorosi criteri di valutazione:
- Prestazioni EMI/EMC: l'unità soddisfa gli standard sulle emissioni EN55032 Classe B senza richiedere componenti di filtraggio esterni? Gli armadi di controllo imballano saldamente le apparecchiature. Un convertitore rumoroso accoppierà induttivamente l'interferenza nei fili del sensore analogico vicini. Il filtraggio integrato è fondamentale per spazi ristretti.
- Temperatura operativa e declassamento: non limitarsi a leggere la temperatura massima nominale. Esaminare la curva di declassamento. Un'unità classificata per 15 watt a 25°C potrebbe erogare in sicurezza solo 8 watt a 65°C. Valutare il comportamento dell'unità all'interno di un pannello chiuso e caldo impedisce misteriosi spegnimenti durante l'estate.
- Protezioni integrate: l'isolamento da solo non può prevenire tutti i guasti. Verificare la presenza di robuste OVP (protezione da sovratensione), OLP (protezione da sovraccarico) e SCP (protezione da cortocircuito). Questi meccanismi devono attivarsi automaticamente e riprendersi in modo graduale una volta risolto il guasto.
Migliore pratica: lasciare sempre almeno 5 millimetri di spazio su entrambi i lati di un modulo raffreddato a convezione. Questo spazio consente al flusso d'aria verticale di allontanare il calore dal telaio.
4. Implementazione nel mondo reale: dimensionamento del convertitore DC-DC DDR-15
Applichiamo questo quadro di valutazione a uno scenario pratico. Immagina di dover specificare una soluzione a basso consumo per un nodo di controllo distribuito. Questo nodo funziona come un gateway IoT all"interno di un rumoroso stabilimento di produzione automobilistica. Il gateway estrae i dati dai dispositivi seriali legacy e li invia a una dorsale Ethernet industriale.
Applicazione del quadro

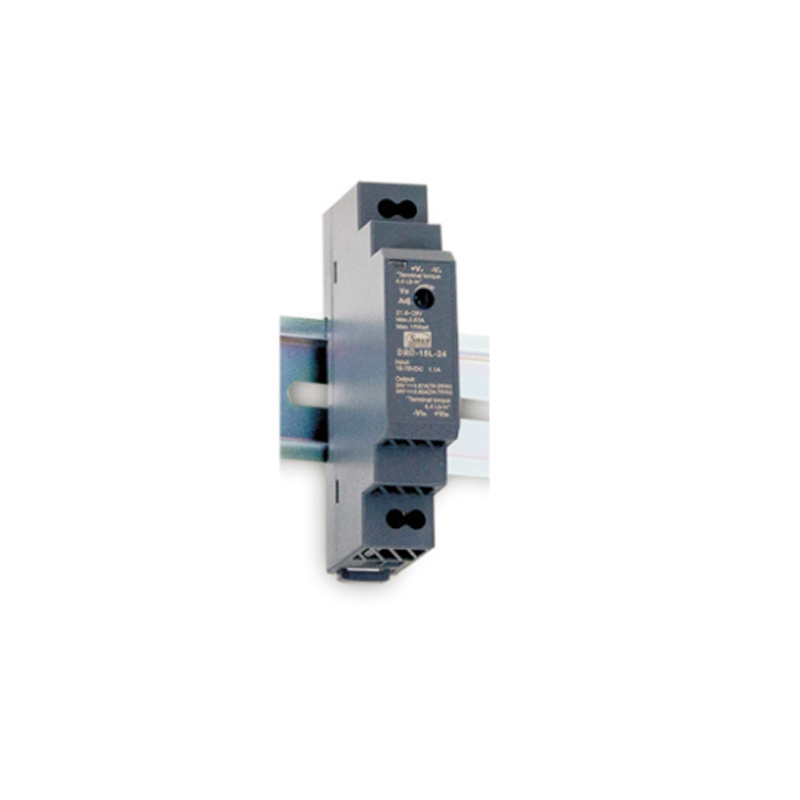

Un modulo come il convertitore DC-DC DDR-15 si adatta perfettamente a questo scenario grazie alle sue specifiche caratteristiche ingegneristiche. Innanzitutto, esaminiamo la convalida dell'intervallo di input. Questo dispositivo da 15 watt è dotato di una capacità di ingresso 4:1 ultra ampia. Accetta comodamente 9-36 V o 18-75 V a seconda del modello esatto.
Questa ampia finestra standardizza la Distinta Materiali (BOM). È probabile che lo stabilimento utilizzi tensioni di bus variabili. Alcuni armadi funzionano a 12 V, mentre altri utilizzano bus a 24 V con carichi pesanti soggetti a forti fluttuazioni di tensione. Un unico modello di convertitore gestisce entrambi gli ambienti senza problemi, eliminando la necessità di immagazzinare più varianti.
Isolamento e vincoli fisici
Successivamente, analizzare le specifiche di isolamento. Il valore di isolamento I/O da 4 kV CC fornisce un"immunità incredibilmente robusta. I pavimenti degli stabilimenti ospitano enormi picchi transitori provenienti da apparecchiature di saldatura e azionamenti a frequenza variabile. Questa barriera da 4 kV garantisce che questi picchi non possano risalire le linee elettriche e distruggere il sensibile microprocessore all’interno del gateway IoT.
Infine, i vincoli fisici definiscono l’usabilità. Gli immobili su guida DIN comportano un premio elevato. I pannelli di controllo esauriscono sempre lo spazio. I profili ultrasottili, che spesso misurano circa 17,5 mm di larghezza, consentono agli ingegneri di inserire più nodi funzionali sul binario. Nonostante questa larghezza ridotta, un"attenta progettazione interna garantisce che le distanze di dispersione e di isolamento richieste per l"isolamento a 4 kV rimangano intatte.
5. Rischi comuni di adozione e strategie di mitigazione
Anche gli ingegneri più esperti talvolta interpretano erroneamente le schede tecniche degli alimentatori. L"incomprensione di queste specifiche porta direttamente a guasti prematuri sul campo. Di seguito, analizziamo tre rischi comuni di adozione e come puoi mitigarli in modo proattivo.
Confondere la tensione di isolamento con la tensione di lavoro
Molti progettisti presumono che un valore di "Isolamento 1500 V CC" significhi che il convertitore può funzionare continuamente con una differenza di potenziale di 1000 V. Questa ipotesi è pericolosa.
Mitigazione: è necessario tenere presente che i valori nominali della tensione di isolamento si riferiscono in genere a un test di resistenza di 60 secondi. Questo numero rappresenta il picco transitorio massimo che la barriera può bloccare momentaneamente. Non indica la capacità operativa continua. Consultare sempre la scheda tecnica per il limite della 'tensione di lavoro continua'. Questo numero è solitamente molto più basso, spesso intorno a poche centinaia di volt. Il superamento della tensione di funzionamento continuo degrada nel tempo l'isolamento interno.
Ignorare i requisiti di carico minimo
Alcune topologie di alimentazione specifiche richiedono un carico minimo per funzionare correttamente. Se si collega un convertitore al circuito di un sensore che occasionalmente va in modalità di sospensione, l"assorbimento di potenza potrebbe scendere quasi a zero.
Mitigazione: alcuni modelli di convertitori meno recenti richiedono un carico minimo di almeno il 10% per mantenere un'uscita stabile. Senza questo carico, la tensione di uscita può diventare pericolosamente alta, danneggiando potenzialmente i sensori collegati. Verifica se il convertitore selezionato supporta il requisito 'nessun carico minimo'. I moderni regolatori a commutazione di solito gestiscono bene le condizioni di carico zero, ma è necessario confermarlo esplicitamente nella documentazione tecnica.
Considerando il declassamento termico
Specificare un convertitore da 15 W per un carico continuo di 15 W sembra logico sulla carta. Tuttavia, l"esecuzione di questa operazione in un involucro a 55°C garantisce una breve durata del componente. Il calore riduce drasticamente l’efficienza e la capacità dei componenti.
Azione mitigante: non utilizzare mai un componente di alimentazione al 100% della capacità in un ambiente caldo. Calcola sempre il carico effettivo in base alla curva di declassamento per alta temperatura del produttore. Applicare un buffer standard dal 20% al 30%. Se il tuo carico massimo richiede 15 watt in un pannello caldo, probabilmente dovrai specificare un convertitore da 20 watt o 30 watt per garantire affidabilità a lungo termine.
Conclusione
L"intervallo di ingresso e l"isolamento galvanico rappresentano molto più delle specifiche di base delle caselle di controllo. Fungono da base per l"intera architettura del sistema di controllo. Una valutazione errata di questi parametri espone le schede logiche a loop di terra, abbassamenti di tensione e picchi transitori catastrofici. Trattando il modulo di alimentazione come una protezione fondamentale piuttosto che come un semplice accessorio, si migliora drasticamente il tempo di attività del sistema.
Allinea il rapporto di input direttamente con la volatilità della tua fonte di alimentazione. Adatta rigorosamente i livelli di isolamento al rumore ambientale e ai rischi di conformità alla sicurezza. Inoltre, dai sempre la priorità ai fattori di forma verificati per ambienti con armadietti ad alta temperatura.
Come passaggio successivo, delinea il budget energetico preciso e la tolleranza di tensione per la tua prossima realizzazione di pannelli. Scarica e consulta le curve di declassamento termico dei convertitori selezionati. Infine, richiedi campioni tecnici per condurre test fisici di calore e carico all"interno dei tuoi armadi di controllo reali prima di finalizzare la distinta base.
Domande frequenti
D: Qual è la differenza tra un intervallo di input 2:1 e 4:1?
R: Un intervallo 2:1 (ad esempio, 18-36 V) consente all"ingresso massimo di essere il doppio del minimo, ideale per bus stabili a 24 V. Una gamma 4:1 (ad esempio, 9-36 V) gestisce un ingresso massimo quattro volte il minimo, necessario per ambienti con gravi cali di tensione o diversi tipi di batterie.
D: È sempre necessario un convertitore CC-CC isolato per una configurazione su guida DIN?
R: Non sempre, ma altamente raccomandato. Se stai alimentando un carico localizzato isolato (come un indicatore LED) da una fonte stabile, la modalità non isolata funziona. Se si alimentano PLC, moduli di comunicazione o si effettua il collegamento al terreno di un edificio, l"isolamento è fondamentale per evitare ritorni di terra.
D: In che modo la fluttuazione della tensione di ingresso influisce sull"uscita di un convertitore isolato?
R: Finché la tensione di ingresso rimane entro l"intervallo specificato (e l"unità non è compromessa a livello termico), la topologia di commutazione interna e il circuito di feedback manterranno una tensione di uscita strettamente regolata (tipicamente entro ±1% o ±2%).
