Quali sono le informazioni di base sull'alimentatore switching?

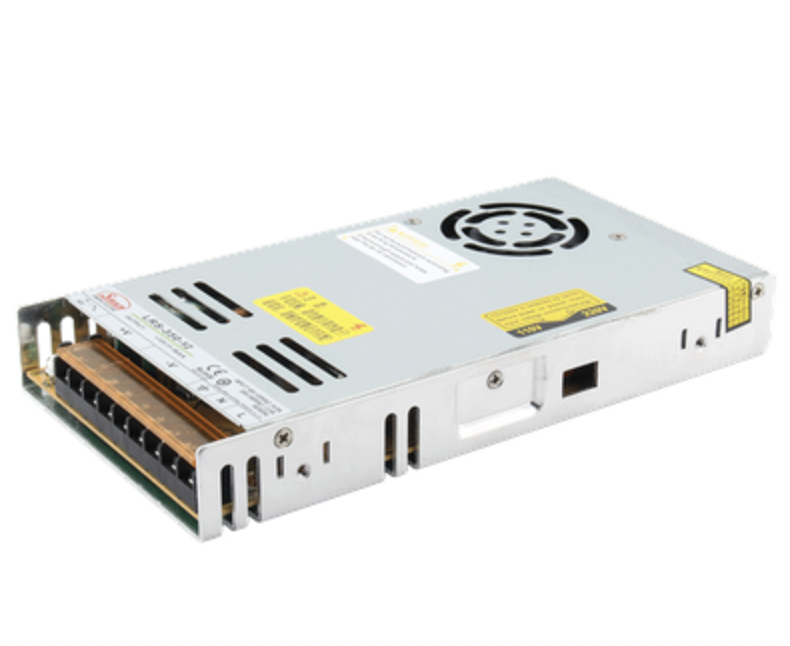

Per alimentazione elettrica commutabilenon è sconosciuto a tutti, è molto utilizzato e presenta i vantaggi di una tensione stabile e affidabile, un basso consumo energetico, un'elevata efficienza di conversione, quindi viene utilizzato principalmente nelle apparecchiature televisive. Ad esempio, negli alimentatori a commutazione vengono utilizzati amplificatori ottici, ricevitori satellitari digitali, modulatori e altre apparecchiature. Successivamente, introdurremo le informazioni di base al riguardo.

Ecco il contenuto:

1.Principio di funzionamento

2.Le modalità operative

3.Composizione

Principio di funzionamento

IL alimentazione elettrica commutabile consente al transistor di potenza di funzionare in due stati operativi, acceso e spento, che si ottengono tagliando l'ampiezza della tensione CC in ingresso in una tensione a impulsi pari all'ampiezza della tensione in ingresso. Il suo principio di funzionamento è che il prodotto voltammetrico sul transistor di potenza è molto piccolo (stato acceso, bassa corrente, corrente grande, stato spento, alta tensione, bassa corrente), ovvero la perdita generata sul transistor di potenza è molto piccola.

Le modalità operative

Commutazione dell'alimentazione generalmente ha tre modalità di funzionamento: frequenza, modalità fissa con larghezza di impulso, modalità frequenza fissa, modalità variabile con larghezza di impulso, frequenza, modalità variabile con larghezza di impulso. Modalità fissa frequenza e larghezza impulso: questa modalità viene utilizzata principalmente per l'alimentazione dell'inverter CC/CA o la conversione della tensione CC/CC. Frequenza fissa, modalità variabile con larghezza di impulso: questa modalità viene utilizzata principalmente per la commutazione dell'alimentazione del regolatore di tensione. E frequenza, modalità variabile con larghezza di impulso, utilizzata principalmente per la commutazione dell'alimentazione del regolatore di tensione.

Composizione

Commutazione dell'alimentazione è costituito da circuito principale, circuito di controllo, circuito di rilevamento e alimentazione ausiliaria. Il circuito principale ha le seguenti funzioni. Limitazione della corrente di picco: limita la corrente di picco sul lato di ingresso quando l'alimentazione è accesa. Filtro in ingresso: serve per filtrare i disturbi presenti nella rete elettrica ed evitare che i disturbi generati dalla macchina vengano reimmessi nella rete elettrica. Rettifica e filtraggio: rettifica diretta dell'alimentazione CA in CC uniforme. Invertitore: la corrente continua dopo la rettifica in corrente ALTERNATA ad alta frequenza, che è il nucleo dell'alimentatore switching ad alta frequenza. Raddrizzatore e filtro di uscita: forniscono un'alimentazione CC stabile e affidabile in base ai requisiti di carico.

Il ruolo del circuito di controllo è campionare dall'uscita, confrontarlo con il valore impostato, quindi controllare l'inverter e modificarne l'ampiezza o la frequenza dell'impulso per rendere stabile l'uscita. In base ai dati forniti dal circuito di prova, identificati dal circuito di protezione, fornire il circuito di controllo per varie misure di protezione per l'alimentazione. Il circuito di prova è responsabile di fornire vari parametri e vari dati di strumentazione per il circuito di protezione in funzione. L'alimentazione ausiliaria è responsabile della realizzazione dell'avvio (remoto) del software di alimentazione, del circuito di protezione e di controllo e di altri alimentatori di lavoro.

La funzione dell'alimentatore switching è quella di convertire un po' di tensione, attraverso diverse forme di architettura, nella corrente o tensione richiesta dal lato utente. È più efficiente dal punto di vista energetico e genera meno calore disperso. Zhejiang Ximeng Electronic Technology Co., Ltd. è un professionista impegnato nella progettazione, ricerca e sviluppo, produzione e vendita come una delle imprese high-tech. Ritiene che il nostro alimentatore switching possa soddisfare le vostre esigenze.
