Quali sono i componenti dell'alimentatore switching?

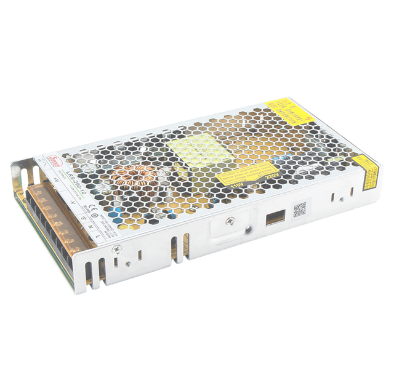

Commutazione dell'alimentazione viene utilizzato principalmente nelle apparecchiature di automazione come alimentazione di PLC, quantità digitale di campo e strumento. La sua struttura estetica è divisa in due tipi: uno è il normale alimentatore switching, che viene fissato con viti durante l'installazione, il che non è molto conveniente per lo smontaggio e la sostituzione. L'altro è quello che chiamiamo alimentatore switching. Il guscio è progettato con una fibbia per guida da 35 mm, che può essere fissata direttamente sulla guida da 35 mm nell'armadio come contattori, relè e terminali. È molto comodo e veloce da smontare e sostituire. L'alimentatore su guida DR-Din è anche un tipo di alimentatore switching. Introduciamo nel dettaglio quali sono i componenti dell'alimentatore switching.

Ecco l'elenco dei contenuti:

• Condensatore elettrolitico

• Termistore

• Trasformatore di alimentazione switching

• Circuito di alimentazione switching

Condensatore elettrolitico

Perdite di elettrolita vaporizzato dalla parte di tenuta di un condensatore elettrolitico. Questo fenomeno accelererà con l’aumento della temperatura. Si ritiene generalmente che il tasso di perdita aumenterà fino a raddoppiare finché la temperatura aumenta di 10°C. Pertanto, si può dire che il condensatore elettrolitico determina la vita del alimentazione elettrica commutabile dispositivo.

Termistore

Il termistore, come componente del circuito di protezione della corrente di spunto, viene utilizzato in un alimentatore di piccola capacità (non più di 70 W). Quando il alimentazione elettrica commutabile è collegato, la corrente raggiunge il valore massimo e il valore di resistenza del termistore diminuisce all'aumentare della temperatura. Di solito, la temperatura salirà a 70～90℃. Sebbene il termistore sia realizzato con materiali resistenti al calore, l'affaticamento termico influirà comunque sulla durata dell'alimentatore a commutazione.

Trasformatore di alimentazione switching

IL alimentazione elettrica commutabile il trasformatore e il tubo di commutazione costituiscono insieme un oscillatore intermittente autoeccitato (o altro), modulando così la tensione CC in ingresso in una tensione impulsiva ad alta frequenza. Nel circuito flyback, quando il tubo dell'interruttore è acceso, il trasformatore converte l'energia elettrica in energia del campo magnetico, la immagazzina e la rilascia quando il tubo dell'interruttore viene spento. Nel circuito diretto, quando il tubo dell'interruttore è acceso, la tensione di ingresso viene fornita direttamente al carico e l'energia viene immagazzinata nell'induttore di accumulo dell'energia. Quando l'interruttore è spento, l'induttore di accumulo dell'energia continuerà a fluire verso il carico.

Circuito di alimentazione switching

Da un lato, il circuito di controllo del alimentazione elettrica commutabilepreleva campioni dal terminale di uscita, li confronta con il valore impostato, quindi controlla l'inverter per modificare la larghezza dell'impulso o la frequenza dell'impulso per stabilizzare l'uscita. D'altra parte, secondo i dati forniti dal circuito di prova, identificazione del circuito di protezione, fornendo un circuito di controllo per varie misure di protezione per l'alimentazione. Il circuito di rilevamento dell'alimentatore switching fornisce vari parametri operativi e vari dati dello strumento nel circuito di protezione.

Anche i componenti dell'alimentatore su guida DR-Din sono simili ai componenti dell' alimentazione elettrica commutabile, puoi confrontarli prima di scegliere. Zhejiang Ximeng Tecnologia elettronica Co., Ltd. è un'impresa high-tech con una ricca esperienza nella produzione, potresti prendere in considerazione l'acquisto dei nostri prodotti.
