Introduzione
I trasformatori sono essenziali negli impianti elettrici, ma in cosa differiscono? Comprendere i trasformatori step-up e step-down è fondamentale per varie applicazioni. In questo articolo esploreremo il funzionamento di ciascun trasformatore e il suo utilizzo nel mondo reale. Imparerai anche come i convertitori CC-CC si relazionano a questi trasformatori nella regolazione della tensione per i dispositivi elettronici.

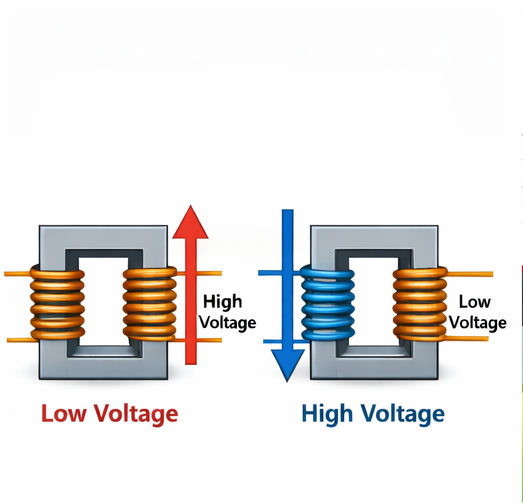

Cos'è un trasformatore step-up?
Un trasformatore elevatore è un dispositivo elettrico che aumenta la tensione da un livello inferiore sul lato primario a un livello superiore sul lato secondario. Funziona in base al principio dell'induzione elettromagnetica, dove una corrente alternata (AC) che passa attraverso la bobina primaria crea un campo magnetico, che induce una tensione più elevata nella bobina secondaria. Questo dispositivo è fondamentale nei sistemi di trasmissione di potenza a lunga distanza, dove l'aumento della tensione aiuta a ridurre la perdita di potenza durante la trasmissione.
Meccanismo principale di aumento di tensione nei trasformatori step-up
In un trasformatore elevatore, la bobina primaria ha meno spire rispetto alla bobina secondaria, che ne ha più. L'aumento di tensione attraverso il trasformatore è direttamente proporzionale al rapporto spire, il che significa che un numero maggiore di spire nella bobina secondaria porta ad una tensione di uscita più elevata. Ad esempio, se la bobina secondaria ha il doppio del numero di spire della bobina primaria, la tensione sul lato secondario sarà doppia rispetto alla tensione primaria.
Questo meccanismo si basa sulla legge dell'induzione elettromagnetica di Faraday, che afferma che un campo magnetico variabile all'interno del nucleo del trasformatore induce una forza elettromotrice (EMF) o tensione nell'avvolgimento secondario. I trasformatori step-up assicurano che la tensione venga aumentata per una trasmissione efficiente della potenza, mentre la corrente diminuisce proporzionalmente. Ciò si traduce in perdite ridotte nella trasmissione di potenza a lunga distanza.
Come funzionano i trasformatori step-up nei sistemi di alimentazione
● Bobina primaria con meno spire, bobina secondaria con più spire: nei trasformatori elevatori, la bobina primaria ha meno spire, mentre la bobina secondaria contiene più spire. Questa differenza nelle spire dell'avvolgimento è la chiave per aumentare la tensione. Quando la corrente alternata passa attraverso la bobina primaria, nel nucleo viene generato un flusso magnetico che induce una tensione più elevata nella bobina secondaria.
● Impatto sui livelli di tensione e corrente: in un trasformatore elevatore, all'aumentare della tensione, la corrente diminuisce proporzionalmente. Ad esempio, se la tensione raddoppia, la corrente si dimezzerà, garantendo che la potenza rimanga costante. Questa riduzione di corrente è importante per la trasmissione a lunga distanza, poiché riduce le perdite resistive (perdite I⊃2;R) nelle linee di trasmissione.
● Applicazioni di esempio:
○ Centrali elettriche: i trasformatori step-up aumentano la tensione dell'elettricità prodotta dai generatori, da 11-33 kV a livelli molto più alti (220 kV o più), rendendo possibile la trasmissione a lunga distanza con una perdita di energia minima.
○ Energia rinnovabile: nei sistemi di energia solare ed eolica, i trasformatori step-up vengono utilizzati per aumentare la tensione generata (ad esempio, da 600 V a 1,5 kV negli impianti solari) a livelli di trasmissione (ad esempio, da 33 kV a 132 kV).
○ Uso industriale: i trasformatori step-up vengono impiegati in macchinari e processi industriali ad alta tensione, come le macchine a raggi X, dove è richiesta alta tensione.
Cos'è un trasformatore step-down?
Un trasformatore step-down è un dispositivo elettrico che riduce la tensione da un livello più alto sul lato primario a un livello più basso sul lato secondario. Questa trasformazione avviene tramite lo stesso principio dell'induzione elettromagnetica ma in direzione opposta ai trasformatori step-up. I trasformatori step-down sono essenziali nelle reti di distribuzione dell'energia, garantendo che l'elettricità venga fornita a livelli di tensione sicuri e utilizzabili per abitazioni, aziende e utenti industriali.
Meccanismo principale di riduzione della tensione nei trasformatori step-down
Nei trasformatori step-down, la bobina primaria ha più spire di filo rispetto alla bobina secondaria, il che si traduce in una diminuzione della tensione attraverso il trasformatore. Questa riduzione è anche proporzionale al rapporto spire, quindi un trasformatore con una bobina primaria contenente il doppio delle spire della bobina secondaria dimezzerà la tensione di ingresso sul lato secondario.
Qui vale la stessa legge dell'induzione elettromagnetica: un campo magnetico variabile nel nucleo del trasformatore induce una tensione più bassa nella bobina secondaria. I trasformatori step-down sono comunemente utilizzati per convertire tensioni di trasmissione elevate in livelli più bassi e più sicuri adatti per applicazioni residenziali o industriali.
In che modo i trasformatori step-down garantiscono una distribuzione sicura dell'energia
● Bobina primaria con più spire, bobina secondaria con meno spire: nei trasformatori step-down, la bobina primaria è costituita da più spire di filo, mentre la bobina secondaria ha meno spire. Questa configurazione garantisce che la tensione diminuisca sul lato secondario. La bobina primaria è collegata alla fonte di alimentazione ad alta tensione e, quando la corrente alternata la attraversa, induce una tensione inferiore nella bobina secondaria.
● Impatto sui livelli di tensione e corrente: quando la tensione diminuisce sul lato secondario, la corrente aumenta. Ad esempio, se la tensione viene ridotta della metà, la corrente raddoppierà, garantendo che la potenza rimanga costante su entrambi i lati.
● Applicazioni di esempio:
○ Reti di distribuzione dell'energia: i trasformatori step-down vengono utilizzati per ridurre la tensione da livelli elevati (ad esempio, 132 kV) a livelli più bassi e più sicuri per case e aziende, in genere 230 V o 120 V.
○ Applicazioni industriali: i trasformatori step-down vengono utilizzati per fornire alimentazione a macchinari e apparecchiature che richiedono un livello di tensione specifico, spesso compreso tra 11 kV e 33 kV.
○ Elettronica di consumo: i trasformatori step-down convertono tensioni più elevate (ad esempio 110 V o 220 V) in tensioni più basse (ad esempio 5 V, 12 V, 24 V) per dispositivi come laptop e caricabatterie per telefoni.

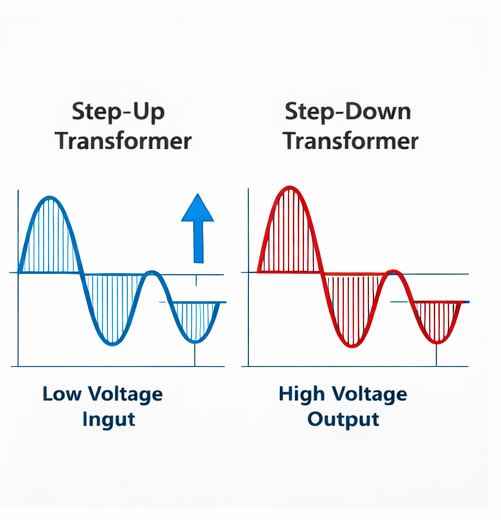

Differenze chiave tra trasformatori step-up e step-down
Comportamento di tensione e corrente nei trasformatori step-up e step-down
La differenza fondamentale tra i trasformatori step-up e step-down risiede nel modo in cui gestiscono la tensione e la corrente. In un trasformatore elevatore, la tensione aumenta e, di conseguenza, la corrente diminuisce. Questa riduzione della corrente è fondamentale per un'efficiente trasmissione a lunga distanza, poiché una corrente inferiore riduce la perdita di energia sotto forma di calore (perdite I⊃2;R). Al contrario, un trasformatore step-down diminuisce la tensione aumentando la corrente. Questo aumento di corrente consente di fornire elettricità a livelli sicuri e utilizzabili per le applicazioni quotidiane come gli elettrodomestici.
L'efficienza di entrambi i trasformatori dipende dalla loro progettazione e applicazione. Sebbene entrambi i tipi raggiungano in genere un'efficienza elevata, compresa tra il 95% e il 99%, i trasformatori step-up sono progettati per ridurre al minimo la corrente, il che è vantaggioso per i sistemi di trasmissione di potenza. I trasformatori step-down, invece, danno priorità alla sicurezza e all'adattabilità per il consumo dell'utente finale.
Nel contesto dei convertitori CC-CC, entrambi i tipi di trasformatori svolgono un ruolo essenziale nella regolazione della tensione, garantendo che i dispositivi ricevano la tensione richiesta per un funzionamento ottimale. I trasformatori step-up potrebbero essere utilizzati per aumentare la tensione per i sistemi ad alta potenza, mentre i trasformatori step-down sono fondamentali per fornire una tensione inferiore ai dispositivi elettronici.
Caratteristiche di progettazione: comprensione dei rapporti di avvolgimento
Una delle principali caratteristiche progettuali che distinguono i trasformatori step-up da quelli step-down è il rapporto di avvolgimento. In un trasformatore elevatore, la bobina secondaria ha più spire della bobina primaria. Questa differenza consente di aumentare la tensione, poiché il maggior numero di spire nella bobina secondaria induce una tensione maggiore in uscita. Al contrario, un trasformatore step-down ha più spire nella bobina primaria e meno spire nella bobina secondaria, il che si traduce in una riduzione della tensione.
Inoltre, il materiale principale utilizzato nei trasformatori svolge un ruolo importante in termini di efficienza. I trasformatori step-up utilizzano in genere materiali ottimizzati per operazioni ad alta tensione, garantendo che possano resistere a tensioni più elevate senza compromettere le prestazioni. I trasformatori step-down, utilizzati in applicazioni a bassa tensione, spesso presentano materiali che danno priorità al rapporto costo-efficacia e alla facilità d'uso.
Anche i livelli di efficienza nelle applicazioni del mondo reale variano. Sebbene entrambi i tipi possano raggiungere un'elevata efficienza, i trasformatori step-up vengono spesso utilizzati nei sistemi di trasmissione ad alta potenza, dove anche perdite minori possono essere critiche. D'altro canto, i trasformatori step-down sono comunemente utilizzati in applicazioni in cui la perdita di energia è meno preoccupante, ma la sicurezza e l'affidabilità sono fondamentali, come nei sistemi di alimentazione residenziale.
Applicazioni e casi d'uso reali per trasformatori step-up e step-down
Sia i trasformatori step-up che quelli step-down sono essenziali per i sistemi di alimentazione e i dispositivi elettronici, ciascuno dei quali svolge un ruolo distinto nella conversione della tensione. Di seguito è riportato un confronto delle loro principali applicazioni in vari settori:
Tipo di trasformatore | Caso d'uso primario | Applicazioni di esempio |
Trasformatore step-up | Aumenta la tensione per un'efficiente trasmissione di potenza a lunga distanza | Impianti di produzione di energia, energia rinnovabile (solare ed eolica), apparecchiature industriali ad alta tensione |
Trasformatore step-down | Riduce la tensione per una distribuzione sicura e un utilizzo da parte dei consumatori | Reti di distribuzione elettrica, elettricità residenziale, macchinari industriali, elettronica di consumo |
Applicazioni del trasformatore step-up
● Produzione di energia: i trasformatori step-up sono comunemente utilizzati nelle centrali elettriche per aumentare la tensione da 11-33 kV a tensioni di trasmissione molto più elevate (ad esempio, 220 kV o più). Ciò consente una trasmissione efficiente dell’elettricità a lunga distanza con perdite minime.
● Integrazione dell'energia rinnovabile: nei sistemi di energia solare ed eolica, i trasformatori step-up aumentano la tensione generata (ad esempio, da 600 V a 1,5 kV negli impianti solari) a livelli di trasmissione più elevati (ad esempio, da 33 kV a 132 kV) per l'integrazione nella rete, facilitando la distribuzione di energia pulita.
● Apparecchiature ad alta tensione: i trasformatori step-up sono essenziali anche nelle apparecchiature ad alta tensione per applicazioni industriali specializzate. Gli esempi includono macchine a raggi X e forni industriali, dove per il funzionamento è richiesta alta tensione.
Applicazioni del trasformatore step-down
● Reti di distribuzione dell'energia: i trasformatori step-down sono ampiamente utilizzati nei sistemi di distribuzione dell'energia. Riducono le tensioni di trasmissione elevate (ad esempio, 132 kV o 400 kV) a tensioni basse e sicure (ad esempio, 230 V o 120 V) per uso residenziale, rendendolo sicuro per i consumatori.
● Uso industriale: nelle applicazioni industriali, i trasformatori step-down convertono la tensione a livelli (ad esempio, da 11 kV a 33 kV) adatti per macchinari e operazioni di fabbrica. Questi trasformatori garantiscono il funzionamento sicuro dell'apparecchiatura senza sovraccarichi.
● Elettronica di consumo: i trasformatori step-down si trovano comunemente negli adattatori di alimentazione per l'elettronica di consumo, convertendo l'alta tensione (ad esempio, 110 V o 220 V) a livelli inferiori (ad esempio, 5 V, 12 V o 24 V), garantendo il funzionamento sicuro ed efficiente di dispositivi come laptop, telefoni ed elettrodomestici.
Selezione del trasformatore giusto per le tue esigenze
Scelta tra trasformatori step-up e step-down
Quando si decide tra un trasformatore step-up e uno step-down, è necessario considerare diversi fattori per garantire che venga scelto il trasformatore giusto per l'applicazione specifica.
● Requisiti di tensione: la considerazione principale è se la tensione deve essere aumentata o diminuita. Per le applicazioni che richiedono la trasmissione ad alta tensione, come centrali elettriche o sistemi di energia rinnovabile, è essenziale un trasformatore elevatore. D'altro canto, se l'obiettivo è ridurre l'alta tensione di trasmissione a livelli più sicuri e utilizzabili per uso residenziale o industriale, è necessario un trasformatore step-down.
● Potenza nominale ed esigenze specifiche dell'applicazione: il trasformatore deve essere scelto in base alla potenza nominale richiesta dall'applicazione. Le centrali elettriche, ad esempio, richiedono trasformatori ad alta potenza in grado di gestire enormi quantità di elettricità. Per gli elettrodomestici e le piccole apparecchiature sarebbe sufficiente un trasformatore abbassatore di potenza inferiore.
● Convertitori CC-CC: quando si integrano convertitori CC-CC, vengono generalmente utilizzati trasformatori step-down per garantire che la tensione di uscita corrisponda ai livelli richiesti per vari dispositivi alimentati in CC. Al contrario, i trasformatori step-up vengono utilizzati quando è necessario aumentare la tensione prima che entri in un convertitore CC per mantenere il corretto funzionamento.
Fattori che influenzano l'efficienza e il costo del trasformatore
L'efficienza dei trasformatori step-up e step-down dipende da vari fattori quali progettazione, materiali utilizzati e condizioni operative. L’ottimizzazione di questi fattori può aiutare a ridurre al minimo la perdita di energia e garantire un buon rapporto costo-efficacia.
● Considerazioni sulla progettazione: la progettazione del trasformatore, compreso il tipo di materiale del nucleo e la configurazione dell'avvolgimento, gioca un ruolo cruciale nella sua efficienza. Ad esempio, i trasformatori con nuclei di alta qualità, come acciaio al silicio o acciaio amorfo, tendono ad avere perdite inferiori, migliorando l’efficienza complessiva.
● Considerazioni tipiche sui costi e sulla manutenzione: il costo dei trasformatori può variare a seconda delle dimensioni, della tensione nominale e dei materiali utilizzati. I trasformatori step-up, utilizzati nella generazione e trasmissione di energia, sono generalmente più costosi a causa delle loro capacità di tensione più elevata e della necessità di un isolamento più avanzato. I trasformatori step-down sono generalmente meno costosi e spesso hanno una progettazione più semplice, poiché sono destinati ad applicazioni a bassa tensione. I costi di manutenzione dipendono dal tipo di trasformatore e dalla sua applicazione, con trasformatori ad alta potenza che richiedono ispezioni più frequenti.
● Fattori ambientali: la temperatura e l'umidità possono influenzare le prestazioni del trasformatore. I trasformatori utilizzati in climi estremi possono richiedere misure protettive aggiuntive per garantirne la longevità. I trasformatori con design impermeabile con grado di protezione IP68, ad esempio, sono adatti per l'uso in ambienti esterni o luoghi in cui sono presenti elevati livelli di umidità.
In sintesi, la scelta del trasformatore giusto implica la comprensione dei requisiti di tensione, delle esigenze di alimentazione e delle condizioni ambientali. I trasformatori sono progettati per servire a scopi specifici, sia che si tratti di aumentare la tensione per una trasmissione efficiente o di ridurre la tensione per un utilizzo sicuro da parte dei consumatori. Tenendo presenti considerazioni quali efficienza e manutenzione, il trasformatore giusto può fornire valore a lungo termine e garantire una distribuzione affidabile dell'energia.
Conclusione
I trasformatori step-up aumentano la tensione per un'efficiente trasmissione di potenza a lunga distanza, mentre i trasformatori step-down riducono la tensione per un utilizzo sicuro da parte del consumatore. La scelta del trasformatore giusto è essenziale sia per una distribuzione efficiente dell'energia che per un funzionamento sicuro. I trasformatori svolgono anche un ruolo cruciale nella conversione da CC a CC, garantendo che i dispositivi ricevano la tensione adeguata. Zhejiang Ximeng Electronic Technology Co., Ltd. offre trasformatori di alta qualità che garantiscono una regolazione affidabile della tensione, fornendo valore attraverso tecnologia avanzata e soluzioni incentrate sul cliente.
Domande frequenti
D: Qual è il ruolo di un trasformatore elevatore nelle applicazioni industriali?
R: I trasformatori step-up aumentano la tensione per un'efficiente trasmissione di energia a lunga distanza, spesso utilizzata nelle centrali elettriche e nei sistemi di energia rinnovabile. Svolgono un ruolo cruciale nell'ottimizzazione dei livelli di tensione prima dell'integrazione nei convertitori CC-CC per la regolazione della tensione.
D: In che modo i trasformatori step-down influiscono sulle prestazioni del convertitore CC-CC?
R: I trasformatori step-down riducono la tensione per un utilizzo sicuro nei macchinari industriali e nell'elettronica di consumo. Questa riduzione garantisce la compatibilità con i convertitori CC-CC, fornendo una tensione stabile per un funzionamento efficiente in apparecchiature sensibili.
D: Quando è preferibile un trasformatore elevatore rispetto a un trasformatore abbassatore nei sistemi di alimentazione?
R: È necessario utilizzare un trasformatore elevatore quando si aumenta la tensione per la trasmissione a lunga distanza. È essenziale nelle applicazioni in cui sono coinvolti convertitori CC-CC per garantire che i livelli di alta tensione siano gestiti e trasformati in modo efficace per un uso efficiente dell'energia.
D: Quali sono le implicazioni in termini di costi della scelta di un trasformatore step-up rispetto a uno step-down?
R: I trasformatori step-up sono in genere più costosi a causa del loro design complesso e dei valori di tensione più elevati. Tuttavia, la loro capacità di ottimizzare la trasmissione a lunga distanza riduce i costi operativi nei sistemi di alimentazione, soprattutto se integrati con convertitori CC-CC.
