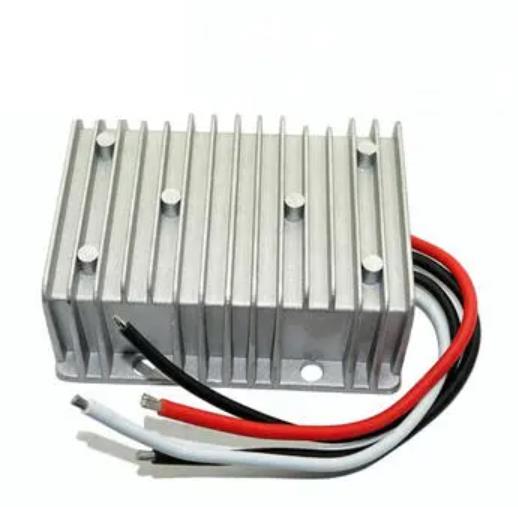

Qual è il principio di funzionamento di un convertitore DC-DC?

IL Convertitore CC-CC è uno dei dispositivi di alimentazione importanti. In questo articolo parleremo della classificazione dell'alimentatore e del principio di funzionamento del Convertitore CC-CC.

Ecco l'elenco dei contenuti:

• Qual è la classificazione dell'alimentatore?

• Qual è il principio di funzionamento di un convertitore DC-DC?

Qual è la classificazione dell'alimentatore?

L'alimentatore è un dispositivo specifico che converte altre forme di elettricità in energia. Esistono alimentatori ordinari e alimentatori speciali. L'alimentatore ordinario è suddiviso in alimentatore switching, alimentatore inverter, regolatore di tensione CA, regolatore di tensione CC, alimentatore CC-CC, alimentatore modulo, alimentatore inverter, alimentatore UPS, alimentatore di emergenza EPS, alimentatore PC, raddrizzatore di alimentazione e così via. Tra questi, l'alimentatore switching è il più comune. Il principio di funzionamento dell'alimentatore a commutazione è essenziale per modificare la tensione o la corrente di uscita modificando il tempo di attivazione del tubo regolatore nel circuito, per mantenere la stabilità della tensione di uscita o della corrente. Nella conversione di potenza AC-DC, l'energia di rete viene raddrizzata in DC-DC ad alta tensione e quindi convertita in DC-DC a bassa tensione richiesta dal carico tramite DC-DC, quindi Convertitore CC-CC è il nucleo dei componenti dell'alimentatore switching, quindi l'alimentatore switching DC-DC è anche noto come a Convertitore CC-CC.

Qual è il principio di funzionamento di un convertitore DC-DC?

IL Convertitore CC-CC è il tipo più comune di alimentatore switching, costituito da diodi, transistor, condensatori, ecc Convertitore CC-CC è un interruttore on-off ripetuto per convertire la tensione o la corrente CC in tensione o corrente a onda quadra ad alta frequenza, quindi trasformata senza problemi in uscita di tensione CC mediante rettifica. Convertitore CC-CC interruttore a semiconduttore del compagno di stanza, diodo raddrizzatore, reattore con filtro liscio, condensatori e altri componenti di base. Quando è richiesto l'isolamento elettrico tra l'ingresso e l'uscita, è possibile utilizzare un trasformatore per trasferire la tensione ad onda quadra ad alta frequenza al lato di uscita attraverso il trasformatore.

Aumentando la frequenza di commutazione, i dispositivi magnetici come induttori di filtro e trasformatori di commutazione, nonché condensatori di filtro, possono essere piccoli e leggeri. Per Convertitori DC-DC, la forma d'onda della tensione US aggiunta ad entrambi i lati dell'interruttore S è approssimativamente un'onda quadra, mentre la forma d'onda attraverso la corrente IS è approssimativamente un'onda triangolare o un'onda triangolare a gradini. Il suo ciclo di lavoro è definito nell'equazione, T è l'interruttore, S il periodo di accensione/spegnimento; TON è il tempo di accensione dell'interruttore S; TOFF è l'orario di spegnimento.

La forma d'onda di commutazione del Convertitore CC-CC controlla il ciclo di lavoro mantenendo costante il ciclo operativo T, la modulazione di larghezza di impulso PWM che controlla il tempo di accensione/spegnimento e la modulazione di frequenza (PWM) che mantiene costante il tempo di attivazione TON e modifica il ciclo operativo T. Tuttavia, quando il la frequenza di commutazione è bassa, il metodo PFM a modulazione di frequenza richiede un grande trasformatore di isolamento con un filtro di ingresso/uscita, che non è economico e lo rende troppo grande per essere accettato nella realtà, quindi la frequenza di commutazione di questo metodo operativo dovrebbe essere sufficientemente elevata .
