In che modo l'ondulazione dell'uscita influisce sulla stabilità del PLC e del sensore?

I guasti intermittenti dell’automazione frustrano incessantemente gli ingegneri. I ripristini inspiegabili del PLC interrompono i flussi di lavoro di produzione critici. I trigger logici spuri e le letture dei sensori deviate fanno perdere tempo prezioso alla produzione. Spesso trascuriamo la causa fondamentale dietro questi guasti fantasma nei quadri elettrici a 24 V CC. Il colpevole nascosto è solitamente l'ondulazione in uscita dell'alimentatore . La corrente continua sporca destabilizza subdolamente le reti di automazione perfettamente configurate. Costringe i componenti sensibili a funzionare al di fuori dei parametri elettrici designati.

Questo articolo valuta oggettivamente il modo in cui il rumore elettrico degrada la stabilità complessiva del sistema di controllo. Imparerai gli esatti meccanismi dietro queste interruzioni logiche. Esploreremo anche come specificare correttamente la giusta architettura di alimentazione. Prendere decisioni informate in questo ambito previene tempi di fermo macchina costosi e imprevisti nelle vostre strutture.

Punti chiave

• Un"eccessiva ondulazione dell"uscita dell"alimentatore può violare le soglie logiche del PLC e ridurre la precisione dei sensori analogici ad alta risoluzione.

• La pratica standard del settore richiede che l"ondulazione e il rumore rimangano al di sotto dell"1% della tensione di uscita nominale (ad esempio, <120 mVp-p per un sistema a 24 V) a pieno carico.

• La valutazione di un alimentatore industriale richiede di andare oltre i valori "tipici" della scheda tecnica per comprendere le prestazioni del ripple in condizioni di carichi dinamici e stress termico.

• L"aggiornamento a un alimentatore per guida DIN di alta qualità con condensatori premium a bassa ESR riduce il degrado dell"ondulazione a lungo termine causato dall"invecchiamento del cabinet.

Il costo nascosto dell’ondulazione dell’uscita dell’alimentatore nell’automazione

Anomalie elettriche microscopiche si traducono facilmente in perdite aziendali macroscopiche. Una breve fluttuazione di tensione potrebbe durare solo pochi millisecondi. Tuttavia, può fermare un’intera linea di confezionamento. I tempi di fermo macchina non pianificati costano alle strutture migliaia di dollari al minuto. La qualità compromessa dei lotti porta a costosi sprechi di materiale. Le ore di lavoro diagnostico si accumulano rapidamente mentre le squadre di manutenzione inseguono fantasmi elettrici invisibili.

I tecnici spesso attribuiscono erroneamente la colpa al firmware del PLC quando si verificano errori. Potrebbero sostituire sensori analogici perfettamente funzionanti. Ricablano i cavi di rete sperando di risolvere i problemi di comunicazione. Questi interventi falliscono perché trattano i sintomi. Il vero punto di guasto è l"alimentazione CC sporca. Nessun aggiornamento del firmware può riparare un sistema di erogazione di energia instabile. Il ricablaggio non fa nulla se la tensione della sorgente stessa fluttua notevolmente.

È necessario stabilire criteri di successo rigorosi per un"architettura di alimentazione stabile. La vera stabilità significa che la tensione rimane rigorosamente entro bande di tolleranza ristrette. I microprocessori sensibili richiedono un"alimentazione CC piatta e continua. I convertitori analogico-digitali (ADC) richiedono un rumore di fondo pulito per funzionare correttamente. Un progetto di successo mantiene questi parametri indipendentemente dalle fasi di carico pesante. Quando si avvia un motore di grandi dimensioni, il bus CC non deve abbassarsi o squillare. La protezione di questa base elimina la maggior parte dei guasti inspiegabili del cabinet.

Meccanismi di interruzione: PLC e sensori analogici

Impatto sulla logica digitale del PLC

Gli ingressi digitali sui PLC a 24 V CC si basano su soglie di tensione specifiche per leggere gli stati logici. Chiamiamo queste soglie $V_{IL}$ (Voltaggio in ingresso basso) e $V_{IH}$ (Voltaggio in ingresso alto). Un tipico PLC potrebbe riconoscere qualsiasi tensione inferiore a 5 V come uno "0" logico. Potrebbe riconoscere qualsiasi tensione superiore a 15 V come un "1" logico. L"area tra 5 V e 15 V è una regione indefinita. L"ondulazione di tensione di elevata ampiezza può spingere un segnale valido in questa zona indefinita. Se un segnale stabile a 24 V presenta un forte picco di ondulazione negativa, il PLC potrebbe leggere momentaneamente uno "0". Ciò causa un falso trigger. Potrebbe scattare un relè di sicurezza. Un sequenziatore potrebbe saltare un passaggio cruciale.

I moderni PLC dispongono di reti di filtraggio interne. Questi circuiti aiutano a appianare piccole anomalie elettriche. Tuttavia, non puoi fare affidamento interamente su di loro. I transitori ad alta frequenza sostenuti bypassano facilmente i filtri di ingresso di base. Forti ondulazioni a bassa frequenza sovraccaricano i condensatori di disaccoppiamento interni. Una volta che il rumore supera l"isolamento front-end, corrompe il processore logico primario. Il corretto condizionamento della potenza alla fonte rimane la tua migliore difesa.

Impatto sulla precisione del sensore analogico

I circuiti analogici soffrono ancora di più di un"ondulazione eccessiva. I loop standard da 0-10 V o 4-20 mA richiedono una stabilità assoluta della tensione. Un sensore di pressione che traduce la forza fisica in un segnale da 4-20 mA presuppone che la tensione di base rimanga perfettamente piatta. Ripple introduce un"interferenza diretta in questo processo di traduzione. Il sensore trasmette un segnale fluttuante. Il controllore interpreta male la realtà fisica.

I livelli di rumore determinano direttamente la risoluzione dell"ADC. L"automazione moderna utilizza ADC a 16 o addirittura a 24 bit per attività ad alta precisione. Un ADC a 16 bit in esecuzione su un riferimento di 10 V ha una dimensione del bit meno significativo (LSB) di circa 0,15 mV. Se la tua fonte di alimentazione inietta 50 mV di ondulazione, seppellisce effettivamente i bit più bassi nel rumore. Ciò introduce errori di quantizzazione inaccettabili. Paghi per la precisione a 16 bit ma ricevi solo prestazioni a 8 bit.

Valutazione delle specifiche: quanta ondulazione è accettabile per un alimentatore industriale?

Gli standard di settore forniscono linee di base chiare per livelli di rumore accettabili. La pratica standard richiede che l'ondulazione e il rumore rimangano al di sotto dell'1% della tensione di uscita nominale. Per un robusto sistema industriale a 24 V, ciò significa mantenere il rumore al di sotto di 240 mVp-p. Tuttavia, le unità di alta qualità puntano molto più in basso. Un alimentatore industriale premium in genere limita il ripple a meno di 120 mVp-p. Le reti di strumentazione e i sensori di laboratorio richiedono tolleranze ancora più strette. Spesso richiedono prestazioni inferiori a 50 mVp-p per mantenere l'integrità dei dati.

Gli ingegneri devono leggere le schede tecniche in modo critico. È necessario distinguere tra ondulazione a bassa frequenza e rumore ad alta frequenza. L"ondulazione a bassa frequenza ha solitamente origine dalla rete CA in ingresso. Appare al doppio della frequenza della linea (ad esempio, 100 Hz o 120 Hz). Il rumore ad alta frequenza è costituito da netti artefatti di commutazione. Questi picchi si verificano alla frequenza di commutazione del regolatore, spesso tra 50kHz e 500kHz.

Esaminare sempre le condizioni di prova elencate nella scheda tecnica. Una specifica "tipica" significa molto poco in ambienti difficili. Poniti queste domande cruciali:

• L"ondulazione è stata misurata con una larghezza di banda di 20 MHz?

• Il produttore ha testato l"unità a pieno carico o a carico parziale?

• Il test è stato condotto a una temperatura moderata di 25°C o a temperature operative realistiche del cabinet?

È inoltre necessario valutare il compromesso fondamentale tra regolatori lineari e a commutazione. I regolatori lineari forniscono un"ondulazione ultrabassa. Producono un rumore di commutazione quasi nullo. Sfortunatamente, generano calore eccessivo e mancano di efficienza. I regolatori di commutazione funzionano con alta efficienza. Rimangono freschi anche sotto carichi pesanti. Tuttavia, generano intrinsecamente rumore di commutazione. Richiedono componenti di filtraggio interno superiori per pulire la tensione di uscita.

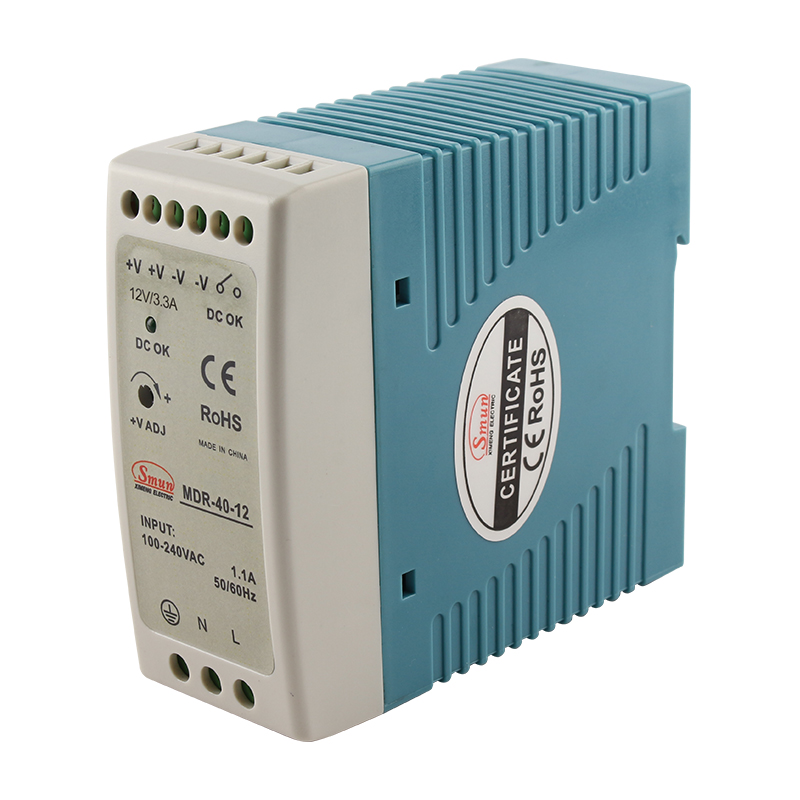

Scelta dell"alimentatore per guida DIN adatto ai carichi sensibili

Lo spazio nell'armadio è una risorsa preziosa nell'automazione moderna. Un tipico alimentatore per guida DIN funziona in spazi ristretti e non ventilati. Più dispositivi sono posizionati uno vicino all'altro. Ciò crea un'elevata densità termica. Il calore è il principale nemico dell'elettronica di potenza. L'elevata densità termica degrada i condensatori elettrolitici interni molto più velocemente. Man mano che l'elettrolita liquido vaporizza nel tempo, la resistenza in serie equivalente (ESR) aumenta. Una ESR più elevata porta direttamente ad un aumento del ripple di uscita. Il tuo sistema potrebbe funzionare perfettamente il primo giorno ma fallire inspiegabilmente due anni dopo.

È necessario valutare le unità di potenza attraverso diverse dimensioni critiche, associando le caratteristiche ai risultati. Segui queste linee guida:

1. Qualità dei condensatori: cerca modelli che specificano esplicitamente condensatori ad alta temperatura (105°C nominali) e a bassa ESR. Questi componenti resistono al degrado termico e mantengono profili di tensione piatti per anni di uso continuo.

2. Risposta dinamica al carico: l'alimentazione deve mantenere le specifiche di ondulazione anche durante improvvisi picchi di corrente. Carichi induttivi come contattori e solenoidi spesso si attivano sullo stesso bus CC. L'unità di potenza deve riprendersi istantaneamente senza presentare gravi cali di tensione o squilli.

3. Filtraggio EMI/RFI integrato: cerca un filtraggio integrato completo. Ciò garantisce che il rumore di commutazione ad alta frequenza non si ripercuota nella rete CA. Inoltre, impedisce al rumore di diffondersi nella delicata scheda logica del PLC.

Non acquistare semplicemente l"unità con il wattaggio più elevato. Il sovradimensionamento di un alimentatore switching a volte comporta una regolazione del carico più scadente. Molte unità funzionano in modo meno efficiente con un carico del 10% rispetto a un carico dell"80%. Concentrarsi attentamente sulla percentuale di regolazione del carico. Verificare le specifiche dell"ondulazione alle temperature operative massime nominali. Infine, controlla la documentazione MTBF (Mean Time Between Failures) per garantire affidabilità a lungo termine.

Realtà di implementazione: testare e mitigare l’ondulazione nel governo

La misurazione errata del rumore porta gli ingegneri lungo un percorso diagnostico sbagliato. Le sonde standard per oscilloscopio spesso causano enormi errori di misurazione. Solitamente utilizzano un lungo cavo di terra con una clip a coccodrillo. Questo lungo filo funge da antenna. Rileva attivamente le interferenze elettromagnetiche ambientali (EMI) provenienti da convertitori di frequenza e relè all"interno dell"armadio. La schermata dell"oscilloscopio visualizza letture di ondulazione gonfiate artificialmente.

Per evitare questa trappola, utilizzare il metodo "punta e canna" o molla a terra. Rimuovere completamente la clip di terra standard. Collegare una molla corta e nuda direttamente al cilindro della sonda. Premere questo gruppo direttamente contro i terminali di uscita. In questo modo si elimina l"effetto antenna. Catturerai la vera tensione di ondulazione non gonfiata.

Anche il migliore alimentatore richiede le migliori pratiche di implementazione adeguate. Considera questi passaggi cruciali durante l"assemblaggio del mobile:

• Separa i percorsi di routing. Non far mai passare i cavi sensibili del segnale analogico parallelamente alle linee di alimentazione CC ad alta corrente o alla rete CA.

• Utilizzare condensatori di disaccoppiamento localizzati vicino a strumentazione altamente sensibile.

• Implementa convertitori DC-DC dedicati per isolare i nodi di misurazione critici. Ciò impedisce al rumore proveniente da un bus condiviso da 24 V di contaminare gli strumenti di precisione.

Sii consapevole dei gravi rischi legati all"adozione. L"aggiornamento di un"unità di potenza senza risolvere i difetti fondamentali del cablaggio non risolverà i problemi di rumore. I circuiti di terra rappresentano una minaccia enorme per la stabilità dell’automazione. Se il tuo armadio soffre di molteplici potenziali di terra in conflitto, il rumore circolerà indipendentemente dalla qualità dell"alimentazione. È necessario garantire un"architettura di terra a stella a punto singolo. Solo allora un alimentatore filtrato di alta qualità potrà proteggere veramente i tuoi PLC e sensori.

Conclusione

L"ondulazione in uscita dall"alimentatore non è un fenomeno elettrico misterioso. È una variabile strettamente misurabile e altamente risolvibile. Determina fortemente l’affidabilità generale delle vostre apparecchiature di automazione. Il controllo di questo rumore impedisce il ripristino logico casuale. Preserva l"esatta precisione dei circuiti di controllo analogici. Ignorarlo garantisce interruzioni della produzione frustranti e intermittenti.

Adotta oggi stesso misure proattive per proteggere l"architettura della tua macchina. Innanzitutto, controlla le schede tecniche attuali del tuo alimentatore. Confronta i limiti di ondulazione dichiarati con le rigide tolleranze di tensione dei PLC e dei sensori installati. In secondo luogo, imporre tecniche di misurazione adeguate utilizzando il metodo punta e cilindro per verificare le condizioni effettive della cabina. Infine, valuta la possibilità di passare a unità su guida DIN di livello industriale fortemente filtrate per tutti i nodi mission-critical. Investire in anticipo in energia pulita evita immensi costi diagnostici successivi.

Domande frequenti

D: L"ondulazione in uscita dell"alimentatore peggiora nel tempo?

R: Sì. Man mano che i condensatori interni invecchiano e si seccano (soprattutto in ambienti caldi), la loro resistenza in serie equivalente (ESR) aumenta, causando un aumento della tensione di ondulazione man mano che l"unità si avvicina alla fine della vita utile.

D: Posso utilizzare un alimentatore commerciale standard per PLC industriali se la tensione corrisponde?

R: Non consigliato. Le forniture commerciali non dispongono del robusto filtraggio EMI e del rigoroso controllo dell"ondulazione richiesti per gli ambienti industriali, con il rischio di errori logici del PLC durante i picchi elettrici in fabbrica.

D: Qual è la differenza tra ripple e rumore transitorio?

R: L"ondulazione è una variazione periodica corrispondente alla frequenza di commutazione o alla frequenza della linea CA. Il rumore transitorio è costituito da picchi casuali ad alta frequenza, generalmente causati dalla commutazione del carico induttivo. Entrambi richiedono approcci di filtraggio diversi.
