I tipi base di alimentatori switching

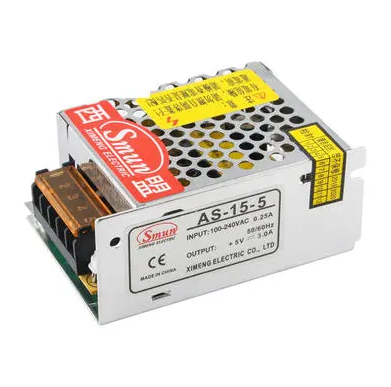

Come suggerisce il nome, alimentazione elettrica commutabile è l'uso di dispositivi di commutazione elettronici (come transistor, tubi ad effetto di campo, tiristori al silicio, ecc.), attraverso il circuito di controllo, in modo che i dispositivi di commutazione elettronici siano costantemente 'accesi' e 'spenti', quindi che i dispositivi di commutazione elettronici sulla tensione di ingresso per la modulazione degli impulsi, per ottenere la conversione della tensione CC/CA, CC/CC, nonché la tensione di uscita regolabile e la regolazione automatica della tensione. Di seguito introdurremo i tipi base di alimentatori switching.

Ecco il contenuto:

Alimentatori switching autoeccitati e altrieccitati

Alimentatori switching con modulazione di larghezza di impulso e modulazione di frequenza di impulso

Funzionamento tipico della commutazione dei tubi

Alimentatori switching autoeccitati e altrieccitati

Secondo il metodo di eccitazione dei dispositivi di commutazione, possono essere suddivisi in alimentatori di commutazione autoeccitati e altri-eccitati. L'alimentatore switching autoeccitato non richiede un circuito di oscillazione dedicato, utilizzando il tubo del regolatore di commutazione come tubo di oscillazione, e deve solo impostare un circuito di feedback positivo per far funzionare il circuito, quindi il circuito è relativamente semplice. Al contrario, l'alimentatore switching ad eccitazione opposta richiede un oscillatore e un circuito di avvio dedicati e la struttura del circuito è più complessa.

Alimentatori switching con modulazione di larghezza di impulso e modulazione di frequenza di impulso

L'uscita dell'alimentatore a commutazione è correlata al tempo di attivazione del tubo di commutazione, che è determinato dal ciclo di lavoro degli impulsi di commutazione. Circuito regolatore di tensione di alimentazione di commutazione con controllo della larghezza dell'impulso nel processo di modifica della larghezza dell'impulso di commutazione per stabilizzare la tensione di uscita, la frequenza operativa del tubo di commutazione non cambia. Alimentatore commutante con controllo della frequenza degli impulsi nel processo di controllo della regolazione della tensione, modificando contemporaneamente il ciclo di lavoro dell'impulso di commutazione, cambia anche la frequenza operativa del tubo di commutazione, la cosiddetta modulazione di frequenza - regolatore ampio.

Anche la modulazione dell'ampiezza dell'impulso e la modulazione della frequenza dell'impulso dei due metodi di controllo hanno qualcosa in comune: in primo luogo, entrambi utilizzano il principio di controllo del rapporto temporale della regolazione della tensione, per regolare il ciclo di lavoro dell'impulso. Nonostante l’utilizzo di modalità diverse, gli obiettivi di controllo sono gli stessi. In secondo luogo, quando il carico cambia da leggero a pesante o la tensione di ingresso cambia rispettivamente da alta a bassa, la tensione di uscita viene mantenuta stabile aumentando l'ampiezza dell'impulso e aumentando la frequenza.

La modalità operativa tipica del tubo di commutazione

In base alla connessione e al funzionamento della classificazione del tubo di commutazione, l'alimentatore del regolatore di commutazione può essere suddiviso in quattro tipi: single-ended, push-pull, half-bridge e full-bridge. Il tipo single-ended utilizza un solo transistor di commutazione, il tipo push-pull o a mezzo ponte utilizza due transistor di commutazione e il tipo a ponte intero utilizza quattro transistor di commutazione. Attualmente, televisori a colori, monitor, fax e altri alimentatori switching utilizzano spesso il tipo single-ended, mentre gli alimentatori switching per microcomputer vengono utilizzati del tipo half-bridge.

Con l'ingresso nel 21° secolo, le apparecchiature elettriche sono entrate nelle case di molte persone, ma gli alimentatori a commutazione sono diventati un materiale applicativo indispensabile nella vita delle persone. L'alimentatore switching prodotto da Zhejiang Ximeng Electronic Technology Co., Ltd. ha un basso consumo energetico e un'elevata efficienza. Può emettere tensione in un'ampia gamma. Inoltre, il costo di produzione è relativamente basso e il rumore generato durante il lavoro è relativamente ridotto. È una buona scelta acquistare un alimentatore switching dalla nostra azienda.
