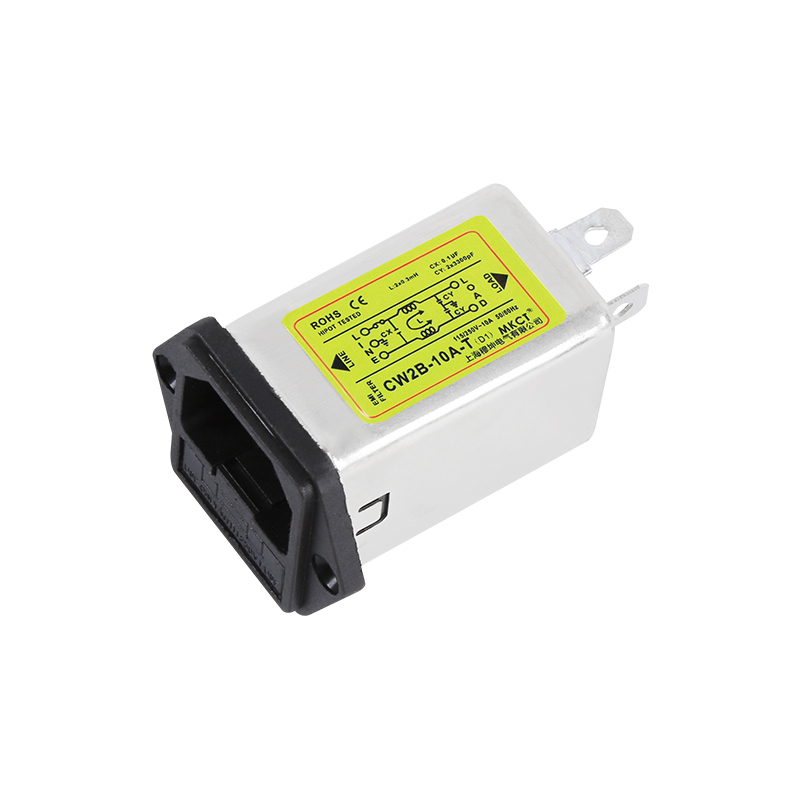

Filtro di alimentazione EMI CW2B-1A/3A/6A/10A-T con ingresso IEC con fusibile e interruttore opzionali

Caratteristiche

Filtro di ingresso alimentazione con ingresso IEC, design integrato del modulo con interruttore e fusibili.

Per strumenti di misura e mini-elettronici

Buone prestazioni di soppressione delle interferenze

Applicazioni tipiche

Apparecchiature elettroniche industriali

Attrezzature mediche e commerciali

Attrezzature per ufficio e collaudo

Specifiche tecniche

Massima tensione operativa continua: 250 VCA

Frequenza operativa: 50/60 Hz

Correnti nominali: 1A-10A@40℃Max.

Tensione di prova ad alto potenziale (1 min): da linea a linea 1500 V CC/da linea a terra 1500 V CA

Intervallo di temperatura di funzionamento e conservazione: -25℃~+85℃ (25/085/21)

Diagramma schematico	modello	Specifiche	Attuale	Nota

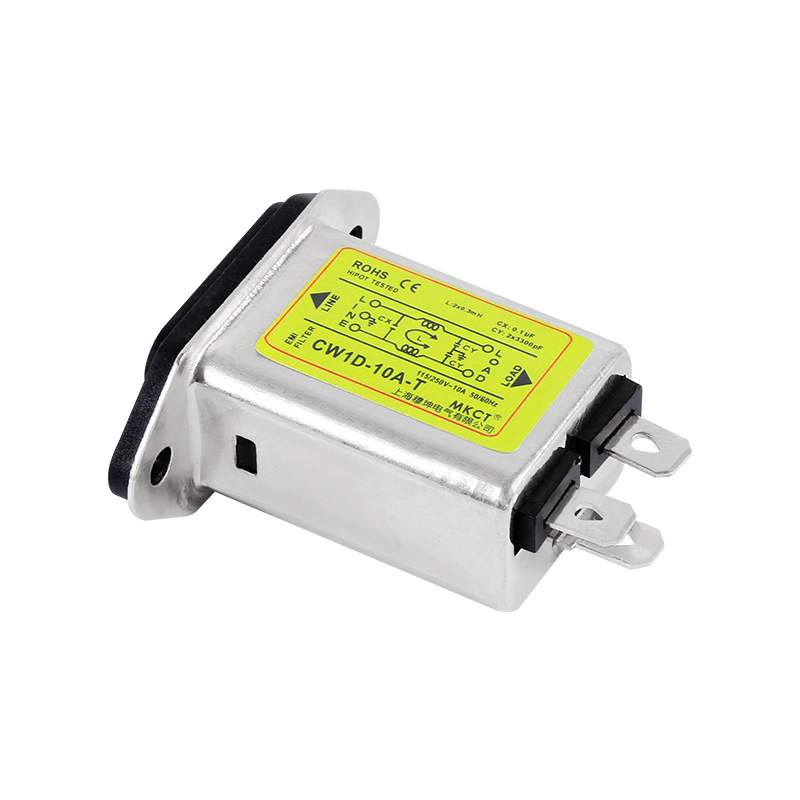

	CW1D-1A-T	Ingresso presa IEC	1A
	CW1D-3A-T		3A
	CW1D-6A-T		6A
	CW1D-10A-T		10A

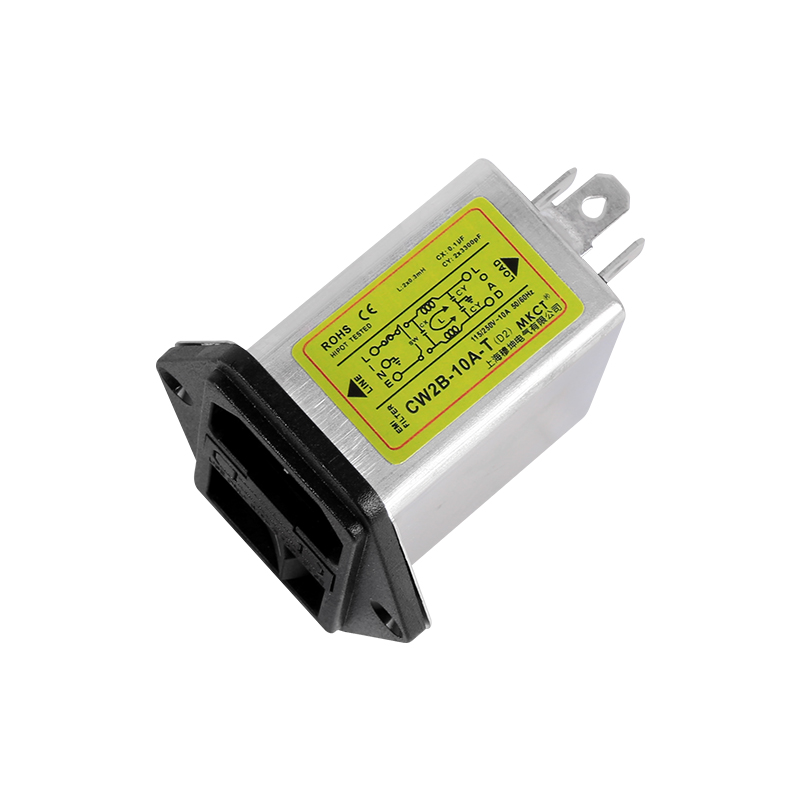

	CW2B-1A-TL(D2)	Ingresso presa IEC	1A	Cambia con la luce
	CW2B-3A-TL(D2)		3A
	CW2B-6A-TL(D2)		6A
	CW2B-10A-TL(D2)		10A
	CW2B-1A-T(D2)	Ingresso presa IEC	1A	Interruttore senza luce
	CW2B-3A-T(D2)		3A
	CW2B-6A-T(D2)		6A
	CW2B-10A-T(D2)		10A
	CW2B-1A-T(D1)	Ingresso presa IEC	1A	Fusibile singolo
	CW2B-3A-T(D1)		3A
	CW2B-6A-T(D1)		6A
	CW2B-10A-T(D1)		10A
	CW2B-3A-T2(D1)	Ingresso presa IEC	3A	Doppio fusibile
	CW2B-6A-T2(D1)		6A
	CW2B-10A-T2(D1)		10A

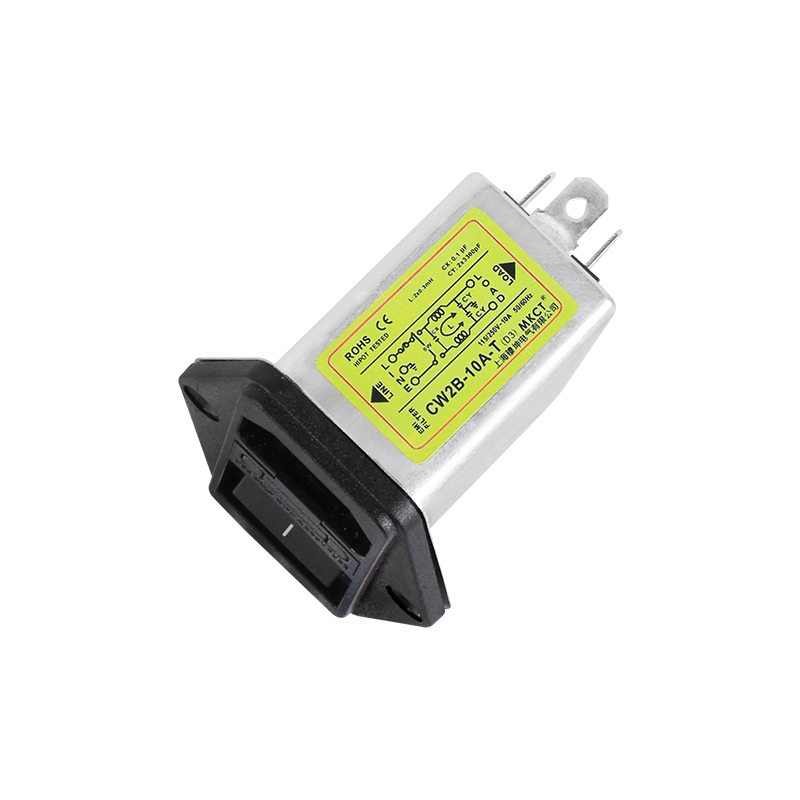

	CW2B-1A-T(D3)	Ingresso presa IEC	1A	Interruttore Fusibile singolo

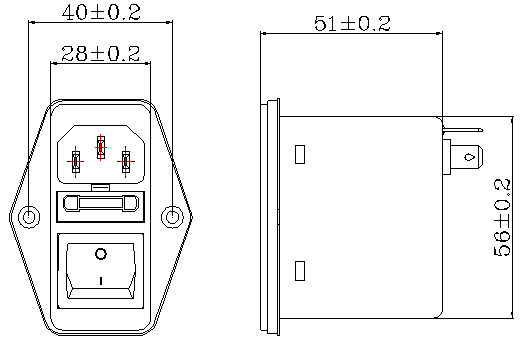

	CW2B-3A-T(D3)		3A
	CW2B-6A-T(D3)		6A
	CW2B-10A-T(D3)		10A
	CW2B-3A-T2(D3)		3A	Interruttore Doppio fusibile
	CW2B-6A-T2(D3)		6A
	CW2B-10A-T2(D3)		10A

Maggiori dettagli, consultare le schede tecniche.
