Di quale capacità di alimentazione su guida DIN ha bisogno il tuo progetto?

Gli ingegneri spesso si trovano ad affrontare un dilemma frustrante nel dimensionamento dei componenti di potenza. Il sottodimensionamento porta a improvvisi guasti del sistema e costosi tempi di inattività. Al contrario, il sovradimensionamento spreca spazio prezioso nell’armadio e gonfia inutilmente i budget del progetto. Selezionare un alimentatore su guida DIN non significa più solo abbinare la tensione e la potenza nominali. Richiede un'attenta analisi degli ambienti operativi, dei picchi di carico e dei rigorosi requisiti di conformità. I moderni sistemi di automazione richiedono un'elevata precisione. È necessario valutare in che modo le condizioni termiche e i carichi dinamici influiscono sull'output nel mondo reale. Ignorare queste variabili compromette l’affidabilità del sistema a lungo termine. Questa guida introduce un comprovato framework ingegneristico. Ti aiuteremo a valutare le reali esigenze di capacità e a finalizzare accuratamente la selezione dei componenti. Potrai quindi specificare con sicurezza l'esatta unità di potenza effettivamente richiesta dal tuo sistema.

Punti chiave

• La capacità nominale raramente equivale alla capacità operativa; il declassamento ambientale è un calcolo obbligatorio.

• I carichi dinamici (correnti di spunto, carichi induttivi) determinano se è necessaria un"unità standard o una con funzionalità di aumento di potenza.

• L"adeguamento delle specifiche dell"alimentatore su guida DIN alla conformità verticale esatta (ad esempio, NEC Classe 2 per l"automazione degli edifici) previene costosi colli di bottiglia normativi.

• La valutazione di un fornitore di alimentazione su guida DIN è fondamentale quanto l"hardware, poiché richiede la prova dei dati MTBF, la conformità EMC e la stabilità della catena di fornitura.

Calcolo del profilo di carico reale: oltre la potenza di targa

Molti ingegneri cadono nella trappola di sommare semplicemente i watt nominali. Leggi le schede tecniche dei tuoi sensori, controller e relè. Tu conti i numeri. Scegli un"unità di potenza che corrisponde a quel totale esatto. Questo approccio causa spesso instabilità del sistema.

I carichi stazionari rimangono costanti durante il normale funzionamento. Un PLC di base o una serie di indicatori LED assorbono una corrente altamente prevedibile. I carichi dinamici funzionano diversamente. Introducono gravi fluttuazioni nella rete elettrica.

I carichi induttivi richiedono massicci picchi di corrente a breve termine. Quando si energizzano questi componenti, assorbono una potenza significativamente maggiore di quella suggerita dalla targhetta. I colpevoli comuni includono:

• Avviamento di motori CC sotto carico meccanico.

• Contattori elettromeccanici che ritirano le loro bobine.

• Apertura delle elettrovalvole contro l"elevata pressione del fluido.

• Carichi capacitivi di grandi dimensioni in carica all"accensione iniziale.

Queste correnti di spunto spesso superano i valori nominali da tre a cinque volte. Se l"unità di potenza non dispone di spazio sufficiente, la tensione diminuirà. Questo calo di tensione provoca il ripristino dei PLC o la disattivazione dei sensori.

Non è necessariamente necessaria un"unità di capacità permanentemente maggiore. Molte unità moderne sono dotate di funzionalità di aumento di potenza. Un"unità da 100 W potrebbe offrire un aumento della potenza di picco del 150%. Fornisce 150 W per 3-5 secondi. Questo gestisce perfettamente il picco transitorio. Risparmiate spazio nell"armadio ed evitate di pagare per la capacità continua inutilizzata.

I veterani del settore seguono la regola dell’80%. È necessario utilizzare gli alimentatori dal 70% all"80% del carico continuo nominale massimo. Se il carico stazionario calcolato è 80 W, specificare un"unità da 100 W. Questa euristica massimizza la durata dei componenti. Riduce lo stress termico interno sui condensatori elettrolitici. L"unità funziona a temperature più basse, dura più a lungo e fornisce un buffer per future espansioni del sistema.

Declassamento ambientale: il killer della capacità nel mondo reale

La potenza nominale presuppone condizioni di laboratorio ideali. I quadri elettrici reali raramente offrono ambienti ideali. La temperatura ambiente all"interno dei pannelli chiusi degrada drasticamente la capacità di uscita effettiva. Questo fenomeno è noto come derating termico.

I produttori basano la capacità nominale al 100% su temperature ambiente specifiche. Solitamente è 40°C o 50°C. Una volta che la temperatura interna dell"armadio supera questa soglia, la potenza erogata diminuisce. Le tipiche curve di declassamento mostrano che la capacità diminuisce del 2,5% per ogni grado superiore a 50°C. Se il tuo cabinet raggiunge i 60°C, un"unità da 100 W potrebbe erogare in sicurezza solo 75 W.

Il flusso d’aria influenza pesantemente questa dinamica della temperatura. Queste unità si basano principalmente sul raffreddamento a convezione naturale. L"aria calda sale. L"aria fresca fluisce attraverso le prese d"aria inferiori. Una cattiva disposizione del cabinet distrugge questo ciclo di convezione. È necessario mantenere rigorose distanze di sicurezza. La pratica standard prevede uno spazio libero di 50 mm sopra e sotto l"unità. È inoltre necessario uno spazio affiancato. Ammassare insieme i dispositivi intrappola il calore e riduce artificialmente la capacità disponibile.

Anche l"altitudine forza i calcoli di declassamento. Le installazioni sopra i 2.000 metri si trovano ad affrontare un’aria più rarefatta. L’aria meno densa assorbe e trasferisce il calore in modo meno efficiente. Il raffreddamento per convezione peggiora in modo significativo. Le linee guida standard consigliano di declassare la capacità del 5% ogni 1.000 metri sopra la soglia dei 2.000 metri. La mancata considerazione dell’altitudine causerà arresti termici prematuri nelle applicazioni minerarie o di telecomunicazioni ad alta quota.

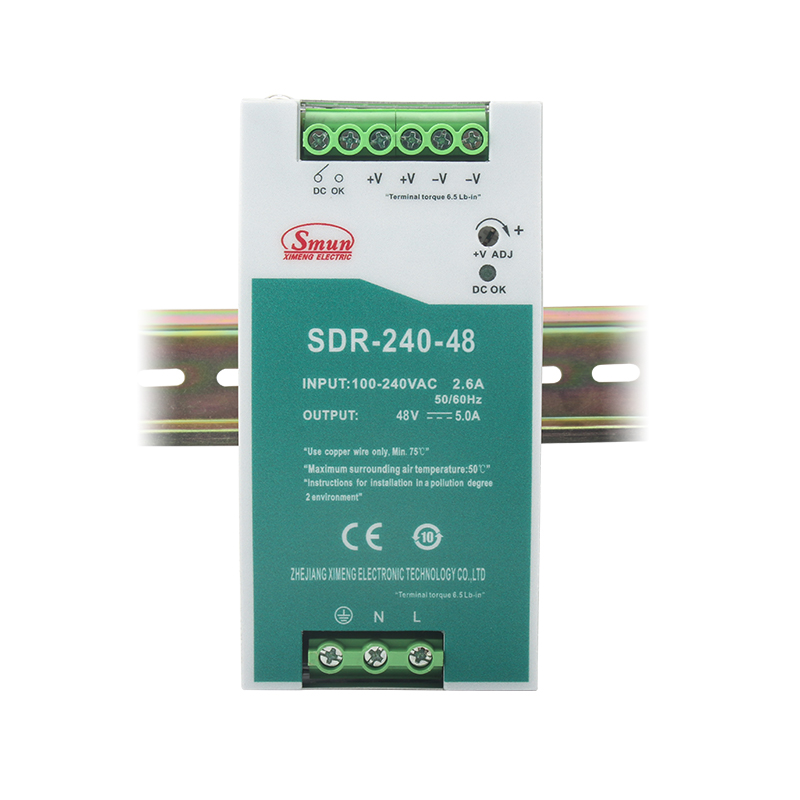

Impatto tipico del declassamento ambientale

Allineamento delle specifiche dell"alimentatore su guida DIN agli ambienti applicativi

I requisiti di capacità cambiano drasticamente in base al mercato verticale specifico. L’automazione industriale presenta ambienti operativi difficili. Gli armadi di controllo si trovano vicino a macchinari pesanti. Resistono a shock meccanici costanti e forti vibrazioni. È necessario specificare le unità classificate per gli standard sugli urti IEC 60068-2-27.

I transitori elettrici affliggono anche i pavimenti delle fabbriche. L'avvio e l'arresto di azionamenti di grandi dimensioni introducono rumore nella linea. Hai bisogno di una solida protezione transitoria. Per i pannelli di controllo compatti di livello intermedio, gli ingegneri spesso fanno affidamento su un alimentatore industriale su guida DIN 75 . Una capacità di 75 W bilancia perfettamente ingombro e potenza. Gestisce facilmente uno schermo HMI, un micro-PLC e alcuni sensori localizzati senza sprecare spazio.

L'automazione degli edifici richiede parametri completamente diversi. Le infrastrutture intelligenti richiedono una rigorosa conformità in materia di sicurezza elettrica e antincendio. Gli ingegneri devono abbinare attentamente le specifiche di alimentazione della guida DIN ai codici elettrici locali. La conformità NEC Classe 2 non è negoziabile per molti controlli HVAC e di illuminazione commerciali. Questo standard limita legalmente la potenza a 100 VA. Impedisce che l'energia eccessiva possa innescare incendi elettrici. Una classificazione di Classe 2 consente ai tecnici di eseguire il cablaggio senza condotti pesanti. Ciò riduce drasticamente i tempi di installazione e la manodopera.

I comportamenti di protezione dal sovraccarico determinano anche la corretta corrispondenza dell"applicazione. Quando si verifica un guasto, le unità di potenza reagiscono in modi specifici. Devi scegliere il comportamento giusto per il tuo carico.

La modalità Hiccup spegne completamente l"uscita quando viene rilevato un sovraccarico. Attende alcuni secondi, quindi tenta di riavviarsi. Se il corto persiste, si spegne di nuovo. Ciò protegge il cablaggio durante i cortocircuiti gravi.

La modalità Corrente costante si comporta diversamente. Sostiene l"uscita di corrente consentendo al contempo la caduta di tensione. L"unità non si spegne immediatamente. Ciò è altamente auspicabile per l"avviamento di motori CC pesanti. Il motore riceve la corrente continua necessaria per girare, anche se la tensione diminuisce brevemente.

Valutazione delle metriche EMC, efficienza e affidabilità

La capacità non ha alcun significato se l"unità scatta a causa di interferenze esterne. La compatibilità elettromagnetica (EMC) è fondamentale. Gli ambienti industriali generano un rumore elettrico enorme. Gli standard di immunità EMC per l"industria pesante, come EN 61000-6-2, sono obbligatori. Garantiscono che l"unità ignori i cali di tensione, le sovratensioni e le interferenze in radiofrequenza. Un"unità priva di un"adeguata schermatura EMC attiverà erroneamente le sue protezioni interne. Ciò provoca riavvii del sistema inspiegabili.

L’efficienza operativa ha un impatto diretto sulla gestione termica. L'efficienza misura la quantità di ingresso CA convertita in uscita CC utilizzabile. Il resto si trasforma in calore. Un alimentatore su guida DIN che funziona con un'efficienza del 94% dissipa molto meno calore rispetto a un modello con un'efficienza dell'85%. Una minore generazione di calore significa un maggiore utilizzo della capacità. È possibile inserire unità ad alta efficienza in armadi più piccoli e ravvicinati senza attivare il declassamento termico. L'elevata efficienza consente di acquisire effettivamente più capacità utilizzabile negli ambienti caldi.

Il tempo medio tra i guasti (MTBF) richiede un attento esame. Le brochure di marketing spesso vantano milioni di ore di MTBF. Non devi prendere i numeri MTBF generici per valore nominale. Diversi produttori utilizzano metodi di calcolo molto diversi. Per trovare la vera affidabilità, è necessario un approccio standardizzato.

1. Verificare lo standard utilizzato. Cerca framework consolidati come MIL-HDBK-217F o lo standard di telecomunicazione SN 29500.

2. Controllare la temperatura di prova. Un MTBF calcolato a 25°C è inutile per un pannello di fabbrica. Dati MTBF della domanda calcolati a temperature realistiche, tipicamente 40°C o 50°C.

3. Analizzare i rating effettivi sulla durata. L'MTBF è un tasso di guasto statistico, non una durata di vita garantita. Cercare i valori nominali espliciti sulla durata dei condensatori elettrolitici. I condensatori solitamente determinano la vera fine della vita dell'unità.

Come selezionare un fornitore di alimentatori per guida DIN

La qualità dell'hardware è solo metà dell'equazione. Il produttore dietro il prodotto ne garantisce la fattibilità a lungo termine. Un fornitore affidabile di alimentatori per guida DIN fornisce una documentazione completa e trasparente. Dovresti rifiutare immediatamente le aziende che offrono solo punti elenco di marketing. I veri fornitori di ingegneria pubblicano schede tecniche dettagliate. Questi devono includere curve di declassamento precise, grafici di efficienza e disegni dimensionali esatti. Questi dati sono necessari per eseguire simulazioni termiche.

La conformità e le certificazioni convalidano le affermazioni tecniche del fornitore. Il fornitore deve fornire certificati prontamente disponibili. Cerca UL 61010 o UL 508 per apparecchiature di controllo industriale. Verifica i marchi CE, CB e TUV. Assicurati che queste certificazioni si applichino specificamente alla tua regione e al tuo settore target.

Valutare la catena di fornitura e il supporto del ciclo di vita. Le macchine industriali spesso funzionano per decenni. L"improvvisa obsolescenza dei componenti impone costose riprogettazioni. È necessario valutare la capacità del fornitore di garantire la disponibilità del prodotto a lungo termine. Chiedi informazioni sulla loro impronta di supporto tecnico localizzato. Quando una linea di produzione smette di funzionare, sono necessari tecnici sul campo regionali in grado di risolvere immediatamente il problema. Fornitori affidabili immagazzinano il proprio inventario e forniscono rigorose politiche di notifica di fine vita.

Conclusione

Per selezionare la capacità corretta è necessario guardare ben oltre la potenza nominale stampata sulla confezione. La giusta capacità si trova all"intersezione tra il profilo di carico specifico, l"ambiente termico e i comportamenti applicativi. È necessario tenere conto delle correnti di spunto dinamiche per evitare interventi fastidiosi. È necessario calcolare il declassamento termico per garantire che l"unità sopravviva alle temperature dell"armadio chiuso. Infine, è necessario allineare i meccanismi di protezione dell"unità ai carichi induttivi o resistivi specifici.

La tua prossima azione è chiara. Controlla immediatamente il tuo quadro elettrico. Mappa i vincoli termici, calcola le temperature ambientali massime e definisci i carichi dinamici di picco. Solo dopo aver stabilito questi parametri ingegneristici complessi dovresti richiedere un campione o un preventivo al produttore selezionato.

Domande frequenti

D: Posso collegare due alimentatori su guida DIN in parallelo per aumentare la capacità?

R: Sì, ma solo se le unità specifiche hanno una funzione parallela incorporata (condivisione di corrente) e diodi di ridondanza. Altrimenti si combatteranno tra loro e falliranno.

D: Cosa succede se utilizzo un alimentatore industriale su guida DIN da 75 W per un carico continuo da 70 W?

R: Il funzionamento a circa il 93% della capacità lascia pochissimo spazio per le correnti di spunto o il declassamento della temperatura. In un mobile caldo, questa unità potrebbe inciampare. L"aggiornamento a un"unità da 100 W o 120 W è la scelta ingegneristica più sicura.

D: Perché il mio alimentatore su guida DIN continua a riavviarsi (a singhiozzo) all"avvio?

R: Questo di solito indica che i carichi capacitivi o i motori CC assorbono una corrente di avvio che supera la capacità di picco dell"alimentatore, attivando la protezione da cortocircuito/sovraccarico.

D: Come faccio a sapere se ho bisogno di un alimentatore per guida DIN classificato di Classe 2?

R: Richiesto principalmente nell"automazione degli edifici, nei sistemi HVAC e nei controlli dell"illuminazione, dove le normative elettriche locali impongono circuiti a energia limitata per ridurre i rischi di incendio e scosse elettriche senza richiedere il cablaggio di condutture.
