Cosa significa PFC in un alimentatore switching medicale

La correzione del fattore di potenza (PFC) costituisce un metodo fondamentale per massimizzare il consumo energetico reale e ridurre al minimo la distorsione armonica nelle reti elettriche. Gli ingegneri medici devono affrontare una sfida unica quando integrano questa tecnologia negli ambienti clinici. Devi navigare in una delicata tensione tra due esigenze contrastanti. I severi standard sulle emissioni armoniche (IEC 61000-3-2) richiedono un filtraggio aggressivo. Nel frattempo, le rigorose norme sulla sicurezza del paziente limitano fortemente le correnti di dispersione consentite (IEC 60601-1). Specificare un alimentatore senza PFC adeguato introduce rischi immediati nel progetto. Spesso porta al fallimento della certificazione normativa, al blocco dell’accesso al mercato e a costose riprogettazioni in fase avanzata.

Inoltre, i sistemi energetici non corretti assorbono potenza reattiva. Ciò provoca gravi interferenze alla rete negli ambienti ospedalieri sensibili. Tali interferenze minacciano il funzionamento stabile dei vicini sistemi di supporto vitale e delle apparecchiature di imaging di precisione. In questa guida imparerai gli esatti meccanismi alla base del PFC medico. Esploreremo i compromessi vitali tra metodi di correzione attivi e passivi. Scoprirai inoltre criteri attuabili per valutare la dissipazione termica, la mitigazione delle EMI e i vincoli della corrente di dispersione per il tuo prossimo progetto di dispositivo medico.

Punti chiave

• Il PFC è un requisito normativo per la maggior parte dei dispositivi medici che consumano più di 75 W, attenuando la distorsione armonica che può disturbare le sensibili apparecchiature ospedaliere.
• Gli alimentatori medicali devono bilanciare le frequenze di commutazione PFC attive con rigorosi vincoli EMI e corrente di dispersione.

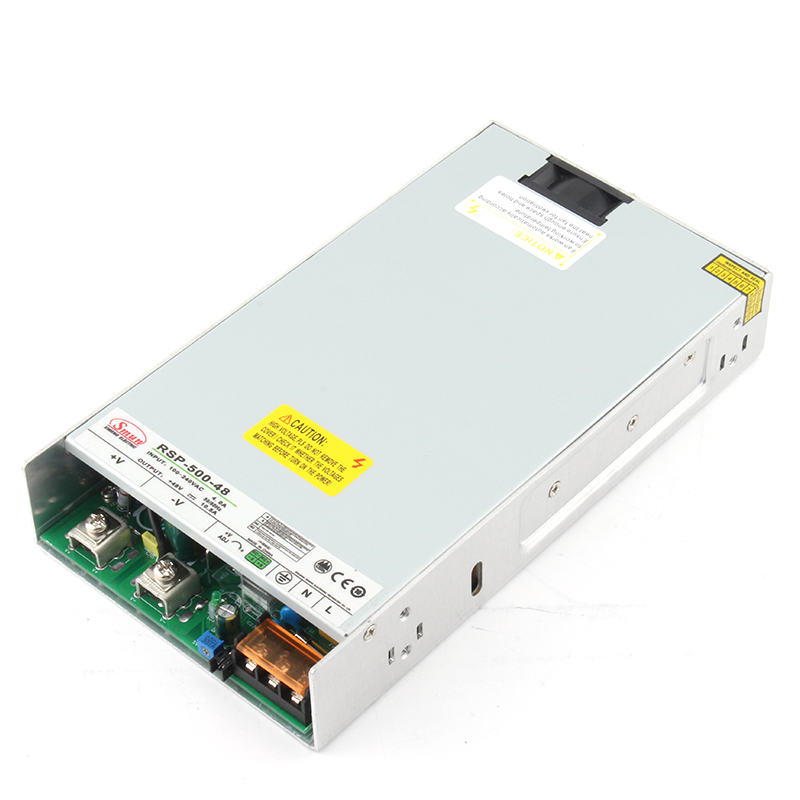

• Quando si acquistano soluzioni ad alta potenza (ad esempio un alimentatore switching medicale da 500 W), il PFC attivo che utilizza topologie avanzate (come i convertitori risonanti LLC) è fondamentale per la gestione termica e l'efficienza.
• La valutazione del fornitore dovrebbe dare priorità alla comprovata conformità allo standard IEC 60601-1, a dati affidabili sull'MTBF (tempo medio tra i guasti) e a curve di declassamento trasparenti.

I fattori trainanti del business e della conformità alla base della PFC medica

Il problema con i carichi non lineari

I moderni dispositivi medici fanno molto affidamento sugli alimentatori a commutazione. Queste unità funzionano come carichi non lineari. Non assorbono corrente continua dalla rete CA. Invece, i raddrizzatori a ponte e i condensatori interni assorbono corrente in impulsi brevi e di elevata ampiezza. Questi impulsi rapidi si verificano solo quando la tensione di ingresso supera la tensione immagazzinata nel condensatore di massa. Questo stretto angolo di conduzione distorce la forma d"onda sinusoidale CA in ingresso.

Chiamiamo questa distorsione corrente armonica. La distorsione armonica si riflette direttamente nella rete elettrica dell'ospedale. Se non controllate, queste correnti armoniche si accumulano su più dispositivi. Creano gravi inefficienze e destabilizzano la rete elettrica locale. Affrontare questa realtà fisica rimane la funzione primaria di un alimentatore medicale PFC . L'integrazione di una correzione efficace modella la forma d'onda della corrente di ingresso, costringendola a rispecchiare fedelmente la tensione di ingresso.

Linee di base normative (IEC 61000-3-2)

Gli organismi di regolamentazione riconoscono la minaccia rappresentata dalla distorsione armonica. Di conseguenza, impongono limiti rigorosi attraverso lo standard IEC 61000-3-2. Questo regolamento regola specificamente le emissioni di corrente armonica per apparecchiature che assorbono fino a 16 A per fase. In generale, qualsiasi dispositivo medico che consuma più di 75 watt deve rispettare questi limiti armonici. Il superamento di questo standard non è negoziabile.

La mancata conformità allo standard IEC 61000-3-2 impedisce ai produttori di ottenere il marchio CE o la certificazione UL. Senza questi marchi di sicurezza, non puoi vendere legalmente la tua attrezzatura nei principali mercati globali. La norma classifica le apparecchiature in diverse classi, assegnando limiti di emissione specifici a ciascun ordine armonico. La progettazione di un sistema conforme richiede che gli ingegneri integrino il PFC in modo proattivo anziché trattarlo come un ripensamento.

Protezione delle infrastrutture ospedaliere

Gli ospedali gestiscono infrastrutture elettriche altamente complesse e strettamente regolamentate. Ridurre al minimo la potenza reattiva è assolutamente fondamentale in questi contesti clinici. Un"elevata distorsione armonica degrada la qualità dell"alimentazione nell"intera struttura. Si surriscalda il cablaggio neutro, causando potenzialmente rischi di incendio. Provoca inoltre fastidiosi scatti degli interruttori automatici, interrompendo bruscamente l"alimentazione a reparti specifici.

Ancora più importante, l’interferenza della rete rappresenta un rischio diretto per la sicurezza del paziente. Il rumore armonico può distorcere le letture sui monitor ECG sensibili. Introduce artefatti nelle scansioni MRI ad alta risoluzione e può interferire con i microprocessori che controllano i ventilatori automatizzati di supporto vitale. Implementando un robusto PFC, i produttori proteggono sia l"infrastruttura fisica della struttura che l"integrità operativa delle apparecchiature mediche adiacenti.

PFC attivo e passivo: categorie di soluzioni per progetti medici

Gli ingegneri generalmente scelgono tra due metodi principali di correzione del fattore di potenza: passivo e attivo. Ciascun approccio offre vantaggi distinti e limiti intrinseci. La selezione della categoria corretta dipende interamente dall"assorbimento di potenza del dispositivo, dai vincoli di spazio fisico e dall"efficienza target.

PFC passivo

Il PFC passivo si basa interamente su componenti tradizionali non commutabili. Il meccanismo utilizza filtri induttivi (induttanze) e filtri capacitivi per attenuare la forma d"onda della corrente pulsata. L"induttore limita la velocità di variazione della corrente, ampliando l"angolo di conduzione.

Il vantaggio principale del PFC passivo risiede nella sua semplicità. Non richiede commutazione attiva, il che significa che non genera interferenze elettromagnetiche ad alta frequenza (EMI). Vanta un"affidabilità eccezionale grazie al basso numero di componenti. Tuttavia, gli svantaggi sono significativi. I filtri passivi sono incredibilmente pesanti e ingombranti. Inoltre, rimangono generalmente incapaci di raggiungere un fattore di potenza (PF) superiore a 0,75-0,80. Di conseguenza, questo metodo è praticabile solo per i dispositivi medici desktop a basso consumo e altamente sensibili ai costi, dove le dimensioni e il peso non sono le preoccupazioni principali.

PFC attivo

Il PFC attivo utilizza circuiti di commutazione attivi, tipicamente in una topologia di convertitore boost. Questo meccanismo utilizza un circuito integrato di controllo (IC) per accendere e spegnere rapidamente un MOSFET. Questa azione forza la corrente in ingresso a seguire continuamente la fase e la forma della forma d"onda della tensione in ingresso.

Le soluzioni attive offrono prestazioni eccezionali. Raggiungono normalmente un PF maggiore di 0,95, eliminando efficacemente la distorsione armonica. Il circuito è leggero e compatto. Il PFC attivo supporta automaticamente anche le tensioni di ingresso universali (da 90 V CA a 264 V CA). Lo svantaggio principale riguarda la generazione di rumore ad alta frequenza (EMI), che richiede un attento filtraggio successivo. Questo approccio è assolutamente obbligatorio per le applicazioni ad alto rendimento. Ad esempio, un moderno alimentatore switching medicale da 500 W si affida esclusivamente al PFC attivo per soddisfare severi requisiti di dimensioni, peso ed efficienza.

Grafico comparativo: PFC attivo e passivo nelle applicazioni mediche

Dimensioni di valutazione principali per un alimentatore medicale PFC

Efficienza e Dissipazione Termica

L"aggiunta di uno stadio PFC attivo influisce inevitabilmente sull"efficienza complessiva del sistema. Poiché l"energia deve passare attraverso un circuito di commutazione aggiuntivo prima di raggiungere il convertitore CC-CC principale, si introduce un nuovo punto di perdita di energia. Valutare quanto bene un’unità gestisce questa perdita è fondamentale.

Quando si seleziona un ad alta potenza alimentatore medicale PFC , prestare molta attenzione alla topologia sottostante. Cerca specificamente i convertitori risonanti LLC abbinati allo stadio PFC. Le topologie LLC consentono la commutazione a tensione zero (ZVS). ZVS riduce drasticamente le perdite di commutazione tra i transistor. Questa riduzione abbassa direttamente il carico termico. Una minore generazione di calore si rivela particolarmente critica nei dispositivi medici senza ventola o completamente chiusi, dove il raffreddamento attivo è vietato a causa dei rischi di contaminazione.

Compromessi tra EMI e corrente di dispersione

La progettazione degli alimentatori medicali implica una costante tensione ingegneristica tra la soppressione del rumore e il mantenimento della sicurezza del paziente. Questa dinamica richiede una rigorosa attenzione durante la fase di valutazione.

• The Engineering Tension: Come stabilito, il PFC attivo genera EMI ad alta frequenza. Per evitare che questo rumore raggiunga la rete ospedaliera, gli ingegneri implementano filtri EMI. Questi filtri si basano su condensatori a Y collegati tra la linea elettrica e la terra. Tuttavia, i condensatori a Y aumentano direttamente la corrente di dispersione verso terra. In un ambiente medico, un'eccessiva corrente di dispersione può essere fatale per un paziente.
• Criteri di successo: non è possibile aumentare semplicemente le dimensioni del condensatore per bloccare il rumore. L'alimentatore deve utilizzare circuiti integrati di controllo PFC avanzati e componenti magnetici altamente ottimizzati. Questi componenti raffinati sopprimono le EMI alla fonte. Ciò consente all'unità di utilizzare condensatori Y più piccoli, mantenendo la corrente di dispersione ben al di sotto dei rigidi limiti definiti dalla norma IEC 60601-1. Verificare sempre se l'unità soddisfa le soglie specifiche di classificazione CF (Cardiac Floating) o BF (Body Floating).

Adattamento universale della gamma di ingresso

Le tensioni della rete ospedaliera variano in modo significativo in tutto il mondo. Anche all"interno di una singola struttura, si verificano spesso cali di tensione quando si accendono macchinari pesanti. È necessario verificare che il circuito PFC attivo mantenga un"elevata efficienza nonostante le fluttuazioni di tensione ospedaliere globali.

Un alimentatore robusto funzionerà perfettamente da 90 V CA fino a 264 V CA senza richiedere l"intervento manuale. Controllare le curve di efficienza fornite dal produttore. Gli stadi PFC mal progettati subiscono enormi cali di efficienza all"estremità inferiore dello spettro di tensione (ad esempio, 90 V CA). Questo calo provoca improvvisi picchi di calore, che possono innescare meccanismi di spegnimento termico durante procedure mediche critiche.

Realtà di implementazione e rischi di integrazione

Anche la scheda tecnica più impressionante non può garantire un"integrazione perfetta. Quando si incorporano questi alimentatori in un telaio meccanico, emergono diversi rischi pratici. I team di ingegneri devono anticipare queste sfide nelle prime fasi del ciclo di progettazione.

1. Rumore acustico in prossimità del paziente: il PFC attivo utilizza induttori e induttanze ad alta frequenza. In condizioni di carico specifiche, i materiali del nucleo magnetico possono vibrare fisicamente. Questo fenomeno crea un rumore acustico udibile, comunemente noto come 'coil whine'. In una sala server affollata, questo passa inosservato. Tuttavia, in un reparto di recupero silenzioso o in un'applicazione a contatto con il paziente (come le macchine CPAP), questo lamento acuto provoca un grave disagio. È necessario specificare limiti rigorosi di rumore acustico quando si acquistano unità destinate alle vicinanze del paziente.
2. Deficit del tempo di mantenimento: il tempo di mantenimento si riferisce al tempo per cui un alimentatore può mantenere la sua uscita CC dopo un'improvvisa perdita di ingresso CA. Il PFC attivo regola efficacemente la tensione che alimenta il condensatore primario. Questo regolamento consente agli ingegneri di utilizzare un condensatore fisicamente più piccolo. Sfortunatamente, un condensatore più piccolo immagazzina meno energia totale, il che può avere un impatto negativo sul tempo di mantenimento durante i transitori della rete ospedaliera o le brevi interruzioni di corrente. Assicurarsi che l'unità specificata mantenga un tempo di attesa sufficiente (in genere >20 ms) per consentire ai microprocessori di eseguire arresti regolari del sistema.
3. Requisiti di declassamento: la dinamica termica cambia drasticamente in base alla tensione di ingresso e alla temperatura ambiente. Analizza le prestazioni dello stadio PFC a temperature estreme. L'uscita ad alta potenza spesso richiede un declassamento se utilizzata a basse tensioni di linea (ad esempio, 115 V CA). A tensioni inferiori, il circuito PFC deve assorbire correnti di ingresso significativamente più elevate per fornire la stessa potenza di uscita. Una corrente più elevata significa una maggiore perdita di calore resistivo. Mappa attentamente le curve di declassamento del fornitore rispetto alla temperatura operativa massima prevista per il tuo dispositivo.

Logica di approvvigionamento: come selezionare i partner per la fornitura di energia medicale

Dati di conformità tracciabili

La selezione di un fornitore basata interamente sulle brochure di marketing è un rischio disastroso. Molti fornitori dichiarano che le loro unità sono di "grado medico" o presentano un "PFC avanzato". È necessario rifiutare i fornitori che forniscono solo dichiarazioni generiche. Richiedi report completi sui test CB e grafici di test EMI ufficiali. Esaminare questi grafici per garantire che l"alimentatore dimostri un margine confortevole al di sotto dei limiti di emissione standard. Un"unità sospesa esattamente sulla linea limite spesso non supera i test di integrazione una volta posizionata all"interno dello specifico chassis in metallo o plastica.

Pedigree e affidabilità dei componenti

Il circuito PFC attivo rappresenta una sezione altamente sollecitata dell"alimentatore. Il pedigree dei componenti conta immensamente. Valutare l"origine e la qualità del condensatore bulk PFC primario. Questo condensatore specifico gestisce correnti di ripple elevate ed è un punto comune di guasto. Le migliori pratiche del settore richiedono l"uso di condensatori di alta qualità con classificazione 105°C di produttori rinomati (ad esempio, marchi giapponesi di alto livello). Un condensatore da 85°C più economico ridurrà drasticamente il tempo medio tra i guasti (MTBF) dell"intero dispositivo medico.

Personalizzazione vs. standardizzazione

Determina in anticipo se la tua applicazione richiede un"unità standard modificata. Le unità standard disponibili in commercio funzionano perfettamente per ambienti benigni. Tuttavia, i dispositivi medici sono spesso soggetti a prodotti chimici aggressivi per la pulizia, elevata umidità o vincoli di spazio fisico unici. Valutare se il fornitore può applicare un rivestimento conforme specializzato al PCB per proteggere i sensibili circuiti di controllo PFC dall"umidità. Inoltre, verificare le capacità di supporto tecnico locale del fornitore. La comunicazione continua con il team di progettazione accelera il processo di modifica.

Azioni del passaggio successivo

Passare dalla fase di ricerca alla sperimentazione attiva richiede un approccio sistematico. Innanzitutto, richiedere campioni di valutazione fisica degli alimentatori interessati. Non fare affidamento esclusivamente sui modelli digitali. Successivamente, richiedi la documentazione MTBF completa, assicurandoti che i dati siano stati calcolati utilizzando standard riconosciuti come MIL-HDBK-217F o Telcordia. Infine, avviare immediatamente i test di pre-conformità termica ed EMI. Esegui questi test con l"alimentatore montato all"interno dello chassis del tuo dispositivo reale, eseguendo il massimo carico continuo del software.

Conclusione

Specificare la PFC in un contesto medico non è mai un semplice esercizio di spunta. Si tratta di una decisione critica a livello di sistema che ha un impatto diretto sulla progettazione termica, sulla conformità EMI e sulla sicurezza finale del paziente. Per affrontare i rigidi standard IEC 61000-3-2 e IEC 60601-1 è necessario bilanciare i vantaggi armonici del PFC attivo con i severi limiti sulla corrente di dispersione. Gli ingegneri devono guardare oltre la potenza di base per valutare topologie avanzate, curve di declassamento e pedigree dei componenti.

Per le applicazioni cliniche più impegnative, la scelta di un"unità convalidata e ad alta efficienza riduce al minimo gli attriti normativi e accelera significativamente il time-to-market. Dando priorità a basse emissioni EMI, tempi di mantenimento ottimali e architetture di commutazione a tensione zero, garantisci che il tuo dispositivo funzioni perfettamente nelle caotiche reti ospedaliere. Ti invitiamo a consultare oggi stesso un tecnico applicativo. Richiedi schede tecniche dettagliate per gli alimentatori medicali standard per soddisfare perfettamente il tuo preciso carico di alimentazione e i requisiti di conformità normativa.

Domande frequenti

D: Qual è il wattaggio minimo che richiede PFC in un dispositivo medico?

R: In generale, gli standard normativi impongono la mitigazione delle emissioni di corrente armonica (e quindi il PFC) per gli alimentatori che assorbono più di 75 W. I dispositivi che assorbono meno di questa soglia spesso aggirano i rigidi limiti armonici IEC 61000-3-2, sebbene le normative regionali individuali possano variare leggermente.

D: Il PFC attivo può avere un impatto negativo sulla corrente di dispersione del paziente?

R: Indirettamente sì. La commutazione ad alta frequenza del PFC attivo richiede il filtraggio EMI. Il filtraggio standard utilizza condensatori a Y che aumentano la corrente di dispersione. I materiali di consumo per uso medico sono progettati specificatamente per mitigare questa EMI senza superare le soglie di perdita di sicurezza.

D: Perché i dispositivi medici ad alta potenza specificano le topologie LLC insieme a PFC?

R: I convertitori risonanti LLC consentono la commutazione a tensione zero (ZVS), che riduce drasticamente le perdite di commutazione introdotte dallo stadio PFC attivo. Ciò è fondamentale per mantenere un"efficienza elevata e ridurre al minimo il calore in dispositivi come un alimentatore switching medicale da 500 W.
