Cosa dovresti controllare prima di accettare il convertitore DC Boost?

Accettare un nuovo lotto di componenti di potenza o approvare un prototipo è una decisione ad alto rischio. Un convertitore step-up di qualità inferiore può portare all"instabilità del sistema, a problemi di conformità o a danni hardware catastrofici. Le schede tecniche spesso rappresentano condizioni di laboratorio ideali e controllate. L"applicazione pratica introduce stress termico, carichi transitori e parametri di input variabili. Questi fattori mettono rapidamente in luce i difetti di progettazione nascosti sul campo. Abbiamo progettato questa guida per fornire agli acquirenti tecnici e agli ingegneri hardware un quadro di ispezione oggettivo e basato su prove. Imparerai esattamente come valutare un modulo step-up prima dell"accettazione finale. Copriamo in dettaglio i test di carico essenziali, la profilazione termica e i controlli di conformità specifici dell"applicazione. Il nostro obiettivo è colmare il divario tra le promesse teoriche e l’affidabilità sul campo. Alla fine, saprai esattamente quali parametri di performance separano una componente solida da una responsabilità rischiosa. Potrai quindi approvare con sicurezza i prototipi per la distribuzione di massa.

Punti chiave

• Verifica che le specifiche reali del convertitore DC boost siano in linea con quanto dichiarato nella scheda tecnica, in particolare per quanto riguarda ondulazione, rumore ed efficienza sotto carico massimo.

• Richiedere severi test di risposta termica e transitoria per garantire il funzionamento dei meccanismi di protezione integrati (OVP, OCP) senza degrado dei componenti.

• Esaminare i vincoli specifici del caso d'uso (ad esempio, un convertitore boost cc 12 V 19 V CC per applicazioni IT o automobilistiche) per la conformità ambientale ed EMI.

• Valuta il fornitore di convertitori CC boost in base alla trasparenza dei test, alla cronologia RMA e alla capacità di supporto tecnico post-vendita.

1. Verificare le specifiche del convertitore CC Core Boost sotto carico

Gli ingegneri spesso si trovano ad affrontare una dura realtà durante la valutazione del prototipo. Le promesse delle schede tecniche teoriche raramente corrispondono alle prestazioni elettriche pratiche. Il primo passaggio richiede la convalida delle metriche di base sotto il massimo stress. È necessario spingere l"hardware ai suoi limiti operativi.

Stabilità della tensione di ingresso e uscita

Testare il convertitore nell"intero intervallo di tensione di ingresso indicato. Molte unità funzionano bene alla tensione nominale ma faticano agli estremi. Applicare un carico continuo al 100%. Abbassare la tensione di ingresso alla soglia minima assoluta. Assicurarsi che la tensione di uscita rimanga bloccata entro la banda di tolleranza accettabile. Un improvviso calo della tensione di uscita indica una scarsa regolazione del feedback. Può anche indicare la saturazione anticipata di un induttore sottodimensionato.

Valutazione dell"ondulazione e del rumore

Non accettare letture di multimetri digitali standard per la verifica dell"output. I multimetri calcolano la media dei transitori ad alta frequenza. Richiede forme d"onda dell"oscilloscopio a pieno carico per ispezionare il rumore ad alta frequenza e l"ondulazione di commutazione. Un"ondulazione eccessiva degrada gravemente i componenti logici a valle. Introduce jitter nelle linee di comunicazione e interrompe i sensori analogici.

Errore comune: evitare di utilizzare cavi di terra della sonda standard (il 'codino'). I lunghi fili di terra fungono da antenne. Captano le interferenze elettromagnetiche ambientali (EMI). Utilizzare invece la tecnica di misurazione 'punta e canna'. Mantenere il circuito di terra il più corto possibile dal punto di vista fisico. Limita la larghezza di banda dell'oscilloscopio a 20 MHz per le misurazioni del ripple standard.

Curve di efficienza e verifiche scettiche

L’efficienza detta la dissipazione termica. Tracciare le curve di efficienza alle capacità di carico del 20%, 50% e 100%. I produttori solitamente evidenziano il picco di efficienza, che in genere si verifica intorno al 50% del carico. È necessario valutare gli estremi. Cercare bruschi cali di efficienza nei picchi di carico. Un forte calo indica una commutazione del MOSFET inefficiente o gravi perdite del nucleo dell'induttore. Facciamo affidamento su rigorose specifiche del convertitore DC boost per garantire affidabilità a lungo termine in condizioni di stress termico.

Tipici cali di efficienza rispetto alle prestazioni attese

2. Condurre test rigorosi di risposta termica e transitoria

Prevenire i guasti sul campo, spesso conosciuti colloquialmente come far uscire il "fumo magico", richiede una validazione termica aggressiva. Un componente di alimentazione deve sopportare spostamenti dinamici del carico senza destabilizzare il sistema host. La resilienza operativa a lungo termine dipende fortemente dalla gestione fisica del calore.

Esecuzione del test di carico graduale

1. Configurare un carico elettronico: collegare l'uscita a un banco di carico CC programmabile.

2. Programma le fasi transitorie: fluttua rapidamente la domanda attuale dal 10% al 90% e viceversa.

3. Misurare il recupero: monitorare la tensione di uscita su un oscilloscopio.

4. Analizzare la forma d'onda: ispezionare il tempo di recupero totale e misurare il superamento o il superamento della tensione di picco.

Un recupero lento indica una scarsa compensazione del circuito di feedback. Se la tensione scende troppo, i microprocessori sensibili si resetteranno. Se aumenta troppo, rischi di danneggiare i condensatori a valle.

Profilatura termica con FLIR

Far funzionare il convertitore CC CC al massimo carico continuo per un periodo prolungato. Un test standard richiede dalle 24 alle 48 ore. Posiziona l'unità all'interno di un recinto non ventilato per simulare le condizioni del mondo reale. Utilizza una termocamera FLIR per identificare i punti caldi sul PCB. Concentra la tua ispezione sul diodo di commutazione, sull'induttore di alimentazione principale e sui condensatori di uscita. Il calore localizzato prolungato degrada rapidamente l'elettrolita del condensatore. Se non disponi di una termocamera, collega le termocoppie direttamente ai componenti utilizzando resina epossidica termica.

Convalida della curva di declassamento

Verificare che i limiti dei componenti corrispondano alla curva di declassamento termico pubblicata dal produttore. All"aumentare della temperatura ambiente, la potenza di uscita massima sicura diminuisce. Spingere la temperatura ambiente all"interno della camera di prova fino al limite massimo specificato. Se il sistema si spegne prematuramente o si brucia, il progetto di gestione termica interna è inadeguato.

3. Sfumature specifiche dell"applicazione: lo scenario da 12 V a 19 V

Le topologie standard spesso falliscono se sottoposte alle rigorose esigenze delle applicazioni edge. Settori come quello automobilistico, delle telecomunicazioni e dell"informatica industriale richiedono tolleranze operative specializzate. Contestualizzare l"ambiente di test è fondamentale.

Il requisito del benchmark

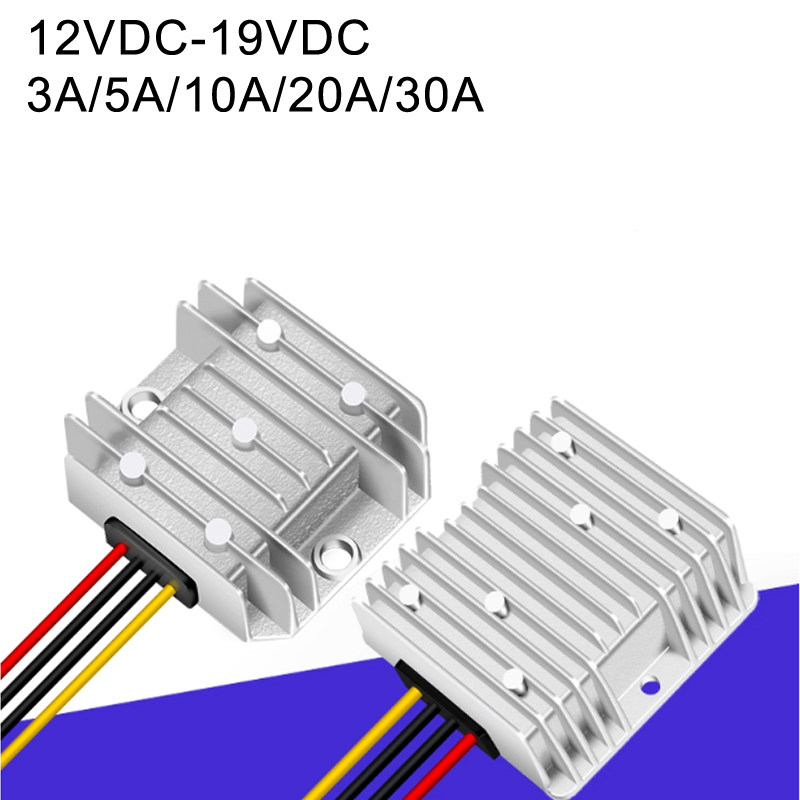

L'adattamento dei binari per batterie standard da 12 V alle apparecchiature IT o industriali da 19 V è una sfida comune. Il boost del convertitore cc 12v 19v cc costituisce un eccellente punto di riferimento per questa categoria. Le batterie non forniscono energia pulita e costante. Fluttuano notevolmente in base allo stato di carica e ai carichi del sistema parallelo. Il convertitore deve isolare le delicate apparecchiature da 19 V da queste caotiche condizioni di ingresso.

Resilienza all"avviamento a freddo e al dump del carico

Se si intende utilizzare l"unità in ambienti automobilistici o con macchinari pesanti, è necessario testare i transitori elettrici specifici.

• Avviamento a freddo: quando un motore si avvia, la tensione della batteria può diminuire drasticamente (spesso fino a 6 V o meno). Controllare come il convertitore gestisce questa improvvisa caduta di tensione in ingresso. Non deve far cadere l'uscita 19V.

• Scarichi di carico: se la batteria si disconnette mentre l'alternatore è in carica, un massiccio picco di tensione inonda la barra di alimentazione. Il convertitore deve bloccare questo aumento per proteggere il carico utile a valle.

Test di conformità EMI ed EMC

Le topologie step-up sono intrinsecamente rumorose. Si basano sulla commutazione ad alta frequenza per creare tensione. Ispezionare il layout del PCB per verificare la corretta schermatura e i circuiti di corrente stretti. Richiedi report di certificazione di terze parti CISPR 25 (automotive) o EN 55032 (industriale). Questa documentazione garantisce che il convertitore non interferirà con i dispositivi elettronici sensibili adiacenti o con le comunicazioni radio.

4. Valutare la protezione integrata e il ripristino dagli errori

I guasti hardware sono inevitabili nelle implementazioni sul campo. La valutazione del comportamento dell"hardware quando le cose vanno male distingue i componenti di livello professionale dalle alternative economiche. È necessario abusare intenzionalmente dell"unità per verificarne i meccanismi di sicurezza.

Protezione da sovratensione e sovracorrente

Forzare intenzionalmente le condizioni di errore. Cortocircuitare i terminali di uscita mentre il convertitore CC boost funziona a piena potenza. Il dispositivo dovrebbe bloccarsi in modo sicuro o entrare in modalità 'singhiozzo'. In modalità singhiozzo, il controller interrompe brevemente la commutazione, attende un breve periodo e quindi tenta un riavvio graduale. Ciò impedisce un massiccio accumulo di calore durante un cortometraggio prolungato. Non dovrebbe mai fallire in modo catastrofico o prendere fuoco.

Meccanica di spegnimento termico

Verificare la funzionalità di spegnimento termico (TSD). Bloccare tutto il flusso d"aria e isolare il modulo. Guidarlo al massimo carico finché la temperatura interna non attiva il circuito di protezione. Il sistema deve spegnersi in modo affidabile alla temperatura critica specificata. Inoltre, dovrebbe riprendersi automaticamente solo quando vengono ripristinate le temperature operative sicure. I ripristini manuali non sono accettabili per le implementazioni industriali remote.

Protezioni contro l"inversione di polarità

Il cablaggio errato durante l"installazione rimane una realtà comune nelle implementazioni sul campo. I tecnici commettono errori. Ispezionare lo stadio di ingresso per le protezioni contro la polarità inversa. Un design robusto incorporerà un diodo in serie o un MOSFET a canale P per bloccare istantaneamente la tensione negativa. Verificare ciò cablando intenzionalmente l"ingresso all"indietro. L"unità dovrebbe semplicemente rifiutarsi di accendersi, subendo zero danni interni.

5. Come valutare il tuo fornitore di convertitori DC Boost

Un prototipo impeccabile non significa nulla se il produttore non riesce a mantenere la qualità su larga scala. La logica della selezione richiede di indagare sulla sicurezza della catena di fornitura e di verificare l"affidabilità del fornitore. Stai acquistando una relazione, non solo un circuito.

Tracciabilità e approvvigionamento dei componenti

Un fornitore affidabile di convertitori DC boost dovrebbe fornire trasparenza riguardo ai propri componenti critici. Chiedi dove acquistano i circuiti integrati di controllo, i MOSFET di potenza e i condensatori elettrolitici. La tracciabilità impedisce che componenti contraffatti entrino nella catena di fornitura. I condensatori contraffatti rappresentano la causa principale di guasti prematuri al campo.

Testare la trasparenza dei dati

Forniscono rapporti completi sui test in batch o solo schede tecniche generiche? Richiedi dati di test effettivi per il lotto specifico che stai acquistando. Cerca i dati di controllo statistico del processo (SPC), come le metriche Cp e Cpk. Questi numeri dimostrano che il produttore ha uno stretto controllo sulle tolleranze di produzione.

Scalabilità della produzione e politiche RMA

Valutare la loro capacità di passare dalle quantità di prototipi alla produzione in grandi volumi. Devono mantenere i rigorosi processi di QA convalidati durante la fase di ispezione. Inoltre, assicurati che il fornitore disponga di un processo solido e guidato da ingegneri per la diagnosi dei guasti sul campo. Chiedi di vedere un esempio di rapporto 8D (Otto Discipline). Un fornitore che indaga rigorosamente le cause profonde ti farà risparmiare enormi risorse tecniche dopo il lancio.

Conclusione

Accettare un convertitore CC boost richiede di guardare oltre le specifiche a livello superficiale. Testando rigorosamente i limiti termici, le risposte ai transitori e le protezioni integrate, proteggi la tua architettura di sistema più ampia. Non fidarti mai di una scheda tecnica senza una verifica indipendente. Forza le condizioni di guasto, misura accuratamente il rumore con un oscilloscopio e controlla attentamente l"integrità della catena di fornitura del tuo fornitore. Compila attentamente i dati di ispezione. Confrontalo con i requisiti non negoziabili dell"applicazione e richiedi una documentazione trasparente al tuo fornitore. Cerchi una soluzione di alimentazione controllata e ad alta affidabilità? Contatta il nostro team di ingegneri per esaminare i tuoi requisiti specifici, richiedere dati di test campione o garantire un prototipo per la tua valutazione rigorosa.

Domande frequenti

D: Qual è la causa più comune di guasto in un convertitore DC boost durante il test?

R: I guasti sono spesso causati da instabilità termica dovuta a dissipazione di calore sottodimensionata o da guasti ai condensatori derivanti da picchi di tensione prolungati e non mitigati durante rapidi cambiamenti di carico. Un layout PCB inadeguato che porta a una grave induttanza parassita può anche distruggere i MOSFET di commutazione sotto carichi pesanti.

D: Come posso misurare con precisione l"ondulazione in uscita di un convertitore DC-DC?

R: Utilizzare un oscilloscopio con il cavo di terra della sonda il più corto possibile. Spesso gli ingegneri utilizzano un metodo "punta e cilindro" direttamente attraverso il condensatore di uscita. Ciò impedisce al circuito della sonda di agire come un"antenna e di captare le EMI ambientali, che gonfiano artificialmente le letture di ondulazione.

D: Perché l"efficienza del mio convertitore boost è inferiore a quanto dichiarato nella scheda tecnica?

R: Le schede tecniche spesso evidenziano l"efficienza di picco con un carico ideale e una tensione di ingresso ottimale. L"efficienza nel mondo reale diminuisce in modo significativo a causa di temperature operative più elevate, tensioni di ingresso non ottimali e condizioni di carico variabili non rappresentate nei materiali di marketing. Anche le perdite del nucleo dell"induttore aumentano notevolmente a temperature più elevate.

D: Devo richiedere test di conformità personalizzati al mio fornitore?

R: Se la tua applicazione rientra in ambienti normativi rigorosi (ad esempio, standard ISO automobilistici, telecomunicazioni o dispositivi medici), devi richiedere al tuo fornitore di fornire la documentazione relativa ai test di conformità. Richiedi una convalida personalizzata prima dell"accettazione per garantire che il loro lotto specifico soddisfi i tuoi precisi standard ambientali.
