Introduzione
Nel moderno mondo dell'elettronica, ogni dispositivo, dal caricabatterie dello smartphone ai sistemi di automazione industriale, fa affidamento su una fonte affidabile di conversione di potenza. Al centro di questa conversione si trova l' adattatore di alimentazione a commutazione , un dispositivo compatto ma altamente efficiente che trasforma l'energia elettrica nella tensione e nella corrente precise richieste dalle apparecchiature elettroniche. A differenza dei vecchi alimentatori lineari, gli adattatori di alimentazione a commutazione offrono maggiore efficienza, ridotta generazione di calore e fattori di forma più piccoli, rendendoli indispensabili sia nelle applicazioni consumer che industriali. Comprendere come funzionano questi adattatori, i loro vantaggi e le loro diverse classificazioni è fondamentale per selezionare quello giusto per qualsiasi esigenza di gestione dell'energia.
Cos'è un alimentatore switching?

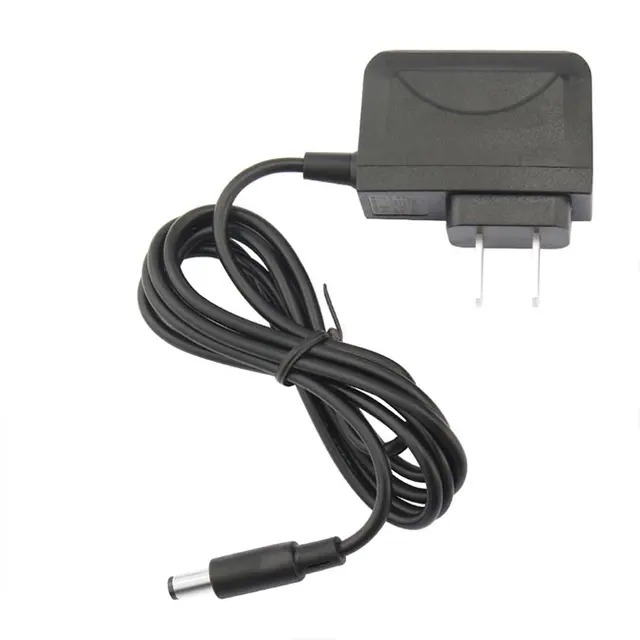

Un adattatore di alimentazione a commutazione , spesso chiamato alimentatore a commutazione (SMPS) , è un dispositivo elettronico che converte l'energia elettrica in modo efficiente accendendo e spegnendo rapidamente una serie di transistor. Questo processo regola e stabilizza la tensione e la corrente di uscita riducendo al minimo la perdita di potenza. Invece di utilizzare un trasformatore ingombrante come gli adattatori lineari tradizionali, gli adattatori di alimentazione a commutazione utilizzano la commutazione ad alta frequenza e componenti più piccoli per ottenere maggiore efficienza e dimensioni compatte.
Fondamentalmente, l'alimentatore switching funziona secondo il principio della modulazione di larghezza di impulso (PWM) . Controllando la durata degli stati 'on' e 'off' dell'interruttore, l'adattatore può regolare con precisione la quantità di energia fornita al carico. Questo metodo consente all'adattatore di mantenere un'uscita costante nonostante le fluttuazioni della tensione di ingresso o delle condizioni di carico, una caratteristica essenziale per i dispositivi elettronici sensibili.
Come funziona un alimentatore switching
Per comprendere il principio di funzionamento di un adattatore di alimentazione a commutazione , è utile scomporre le fasi chiave della conversione di potenza. Di seguito una sequenza semplificata di operazioni:
| Fase | Funzione | Descrizione |
| Rettifica dell'input | Converte CA in CC | L'energia CA in ingresso viene raddrizzata e filtrata in tensione CC. |
| Commutazione ad alta frequenza | Regolazione della potenza | Un transistor si accende e si spegne ad alta frequenza (20–500 kHz), controllando il flusso di potenza. |
| Conversione del trasformatore | Scalatura della tensione | Un trasformatore ad alta frequenza regola la tensione ai livelli di uscita desiderati. |
| Rettifica e filtraggio | Produce un'uscita CC pulita | Il segnale viene nuovamente raddrizzato e filtrato per produrre un'uscita CC stabile. |
| Controllo del feedback | Mantiene la regolamentazione | Un circuito di feedback monitora l'uscita e regola il ciclo di lavoro di commutazione per garantire prestazioni costanti. |
Il circuito di feedback è la parte più critica del progetto: garantisce che la tensione di uscita rimanga costante anche quando la tensione di ingresso o le condizioni di carico variano. Questo è ciò che conferisce agli adattatori di alimentazione switching la loro eccellente stabilità e adattabilità.
Tipi di adattatori di alimentazione a commutazione
Gli adattatori di alimentazione a commutazione sono disponibili in diversi modelli, ciascuno adatto per applicazioni specifiche. La loro classificazione dipende dalla potenza nominale, dalla topologia di conversione e dalla funzionalità. Di seguito le principali tipologie:
| Tipo | Descrizione | Applicazioni comuni |
| Adattatore di commutazione CA-CC | Converte la corrente alternata (CA) in corrente continua (CC). | Caricatori per laptop, router, driver LED. |
| Convertitore CC-CC | Converte una tensione CC in un'altra. | Dispositivi alimentati a batteria, elettronica automobilistica. |
| Adattatore isolato | Utilizza un trasformatore per isolare ingresso e uscita. | Attrezzature mediche, dispositivi di comunicazione. |
| Adattatore non isolato | Nessun isolamento galvanico; più compatto. | Sistemi embedded, circuiti a bassa tensione. |
| Adattatore programmabile | La tensione/corrente di uscita può essere regolata tramite controllo software o hardware. | Automazione industriale, strumenti di laboratorio. |
Ciascun tipo è progettato per garantire efficienza e sicurezza nel proprio ambito operativo. Ad esempio, gli adattatori di alimentazione a commutazione CA-CC sono onnipresenti nell'elettronica di consumo, mentre gli adattatori isolati sono vitali per prevenire scosse elettriche in ambienti sensibili o ad alto rischio.
Componenti chiave e loro funzioni
Ogni alimentatore switching è costituito da componenti elettronici critici che lavorano insieme in armonia. Comprenderne i ruoli fornisce informazioni dettagliate sulle prestazioni complessive dell'adattatore.
Diodi raddrizzatori: convertono la corrente CA in CC durante la fase di ingresso iniziale.
Condensatori di filtro: attenuano le ondulazioni di tensione per un'uscita CC stabile.
Transistor di commutazione (MOSFET): agiscono come interruttori ad alta velocità per controllare il flusso di energia.
Trasformatori: aumentano o diminuiscono la tensione e forniscono isolamento.
Optoaccoppiatori: garantiscono una comunicazione di feedback sicura tra circuiti ad alta e bassa tensione.
IC controller PWM: genera segnali di commutazione e gestisce il circuito di regolazione della potenza.
Induttori e condensatori di uscita: filtrano il rumore ad alta frequenza per fornire un'uscita CC pulita.
Ogni componente è ottimizzato per efficienza, resistenza al calore e conformità alla sicurezza. La complessità del design di questi adattatori riflette l'equilibrio tra prestazioni, costi e affidabilità.
Vantaggi degli adattatori di alimentazione switching rispetto agli alimentatori lineari
La predominanza degli adattatori di alimentazione a commutazione nel moderno settore elettronico deriva da numerosi vantaggi chiave rispetto agli alimentatori lineari:
| Caratteristica | Adattatore di alimentazione a commutazione | Alimentatore lineare |
| Efficienza | Tipicamente 80-95% | Circa 50-60% |
| Dimensioni e peso | Compatto e leggero | Ingombrante a causa dei grandi trasformatori |
| Generazione di calore | Minimo | Potenza termica significativa |
| Intervallo di tensione di ingresso | Ampio (100–240 V CA) | Stretto |
| Efficienza dei costi | Più economico per l'alta potenza | Più economico per una potenza molto bassa |
| Prestazioni di rumore | Richiede il filtraggio | Naturalmente a basso rumore |
Questi vantaggi rendono gli adattatori di alimentazione a commutazione ideali per progetti ad alta efficienza energetica, dispositivi portatili e sistemi in cui lo spazio è limitato. Tuttavia, gli adattatori lineari vengono ancora utilizzati in scenari che richiedono un rumore ultrabasso, come l'amplificazione audio o i test di laboratorio.
Applicazioni comuni degli adattatori di alimentazione a commutazione
La versatilità degli adattatori di alimentazione a commutazione consente loro di alimentare quasi tutti i dispositivi elettronici moderni. Le loro applicazioni spaziano dai piccoli gadget di consumo ai sistemi industriali pesanti. Alcuni degli usi più comuni includono:
Elettronica di consumo: smartphone, laptop, tablet e dispositivi domestici intelligenti.
Apparecchiature di rete: router, modem e sistemi PoE.
Sistemi di illuminazione a LED: driver ad alta efficienza energetica per l'illuminazione residenziale e commerciale.
Automazione industriale: sistemi di controllo e controllori logici programmabili (PLC).
Apparecchiature mediche: dispositivi diagnostici che richiedono alimentazione precisa e isolata.
Sistemi Automotive: convertitori DC-DC per veicoli elettrici e sistemi di infotainment.
Personalizzando tensione, corrente e fattore di forma, i produttori possono progettare adattatori che si adattano perfettamente ai requisiti specifici di ciascuna applicazione.
Considerazioni sull'efficienza energetica e sul fattore di potenza
I moderni adattatori di alimentazione switching sono progettati non solo per le prestazioni ma anche per la sostenibilità ambientale. Gli standard di efficienza come Energy Star , DOE Livello VI e la Direttiva ErP impongono limiti rigorosi sul consumo energetico e sulle perdite di conversione.
Per raggiungere questi parametri di riferimento, gli adattatori integrano:
Circuiti di correzione del fattore di potenza (PFC) che migliorano l'allineamento della forma d'onda della corrente con la tensione.
Rettifica sincrona per ridurre le perdite di conduzione.
Design a basso consumo energetico in standby che consumano meno di 0,1 W in modalità inattiva.
Gli adattatori ad alta efficienza non solo risparmiano energia ma riducono anche il calore, prolungando la durata del prodotto e riducendo i costi operativi. Ciò è particolarmente cruciale nelle implementazioni su larga scala come data center e sistemi di casa intelligente.
Requisiti di sicurezza, standard e certificazione
La sicurezza è un aspetto non negoziabile di qualsiasi alimentatore switching . Poiché questi dispositivi gestiscono tensioni e correnti elevate, devono soddisfare rigorosi standard internazionali. Le certificazioni più comuni includono:
UL (Underwriters Laboratories) – Garantisce la conformità agli standard di sicurezza nordamericani.
CE (Conformité Européenne) – Richiesto per la vendita nello Spazio Economico Europeo.
FCC (Commissione federale per le comunicazioni) – Limita le interferenze elettromagnetiche.
RoHS (Restrizione delle sostanze pericolose) – Limita l'uso di materiali nocivi come piombo o mercurio.
IEC 62368-1 – Standard di sicurezza per apparecchiature audio/video, IT e di comunicazione.
Gli adattatori che portano questi marchi sono stati sottoposti a test approfonditi per garantire l'integrità dell'isolamento, la gestione termica e l'affidabilità elettrica.
Scegliere il giusto alimentatore switching
La scelta corretto dell'alimentatore switching richiede un'attenta considerazione di molteplici fattori:
Intervallo di tensione in ingresso: corrisponde agli standard di alimentazione regionali (ad esempio, 100–240 V CA per uso universale).
Tensione e corrente in uscita: assicurarsi che l'adattatore soddisfi o superi leggermente la potenza nominale del dispositivo.
Tipo e polarità del connettore: conferma la compatibilità con il dispositivo di destinazione.
Valutazione di efficienza: scegli i modelli certificati Energy Star o Livello VI per prestazioni migliori.
Condizioni ambientali: considerare la temperatura, l'umidità e la protezione dall'ingresso (classificazione IP).
Certificazioni di sicurezza: verifica sempre la conformità agli standard regionali o specifici del settore.
Una scelta corretta garantisce affidabilità, sicurezza e risparmio energetico a lungo termine, prevenendo al contempo malfunzionamenti o danni al dispositivo.
Conclusione
L' alimentatore switching rappresenta un progresso fondamentale nell'elettronica moderna, combinando design compatto, alta efficienza e compatibilità universale. Dai gadget personali ai sistemi industriali, questi adattatori consentono una conversione di potenza stabile ed efficiente in una vasta gamma di applicazioni. Comprenderne il funzionamento, i vantaggi e i criteri di selezione consente a ingegneri, consumatori e aziende di prendere decisioni più intelligenti in un mondo sempre più attento all’energia.
Domande frequenti
1. Qual è lo scopo principale di un alimentatore switching?
Converte l'ingresso elettrico CA o CC in un'uscita CC stabile e regolata ad alta efficienza, adatta per alimentare dispositivi elettronici.
2. Perché gli adattatori di alimentazione switching sono più efficienti di quelli lineari?
Poiché utilizzano transistor di commutazione ad alta frequenza per ridurre al minimo la perdita di potenza, con conseguente maggiore efficienza di conversione e meno calore.
3. Gli adattatori di alimentazione switching sono sicuri da usare?
Sì, quando soddisfano certificazioni come UL, CE e FCC. Ciò garantisce che l'adattatore sia sicuro da sovratensione, surriscaldamento e cortocircuiti.
4. Posso utilizzare un alimentatore switching di potenza superiore sul mio dispositivo?
Sì, purché la tensione di uscita corrisponda e la polarità sia corretta. Il dispositivo assorbirà solo la potenza necessaria.
5. Qual è la durata di un alimentatore switching?
In genere tra 3 e 7 anni , a seconda delle condizioni di utilizzo, dei livelli di carico e della qualità dei componenti.
