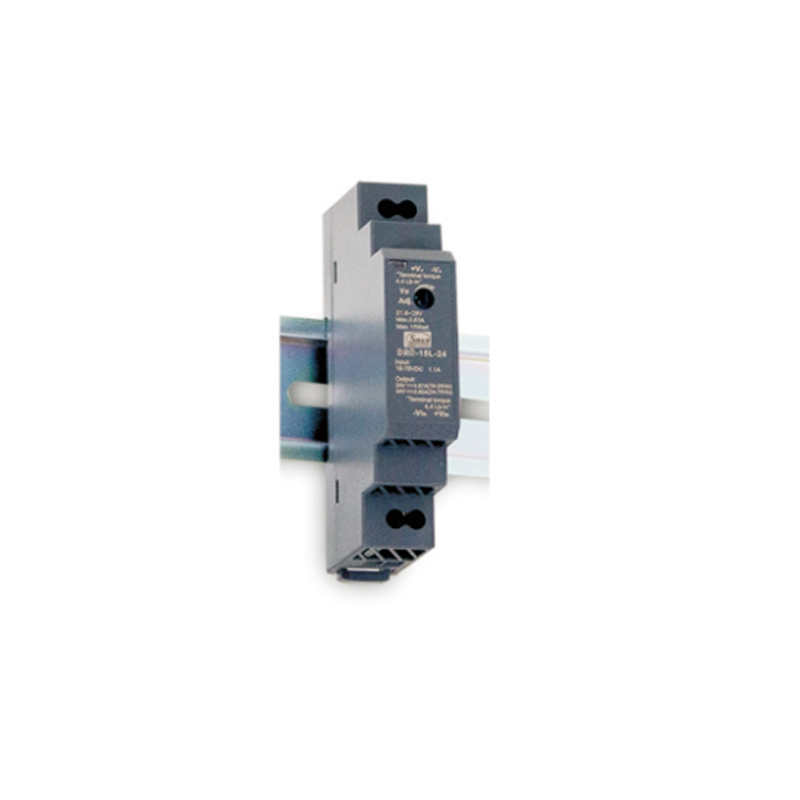

| Modello | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 |
| Produzione | Tensione di uscita | 5 V | 12 V | 15 V | 24 V |
| Corrente nominale | 3A | 1,25 A | 1A | 0,63 A |
| Intervallo attuale | 0–3 A | 0–1,25 A | 0-1 A | 0–0,63 A |
| Potenza nominale | 15 W | 15 W | 15 W | 15 W |
| Ondulazione e rumore (max) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Intervallo di regolazione della tensione | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Precisione della tensione | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regolazione del carico | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Ora di avvio | 120 ms |
| Tempo di salita | 85 ms (pieno carico) |
| Tempo di attesa (tip.) | Tipo G: 8 ms a 24 V in ingresso |
| Capacità esterna | 3300 µF | 1200 µF | 1200 µF | 680 µF |
| Ingresso | Intervallo di tensione di ingresso | 9–36 V CC |
| Efficienza (tip.) | 84% | 85% | 85% | 86% |
| Corrente continua | 0,8 A/24 V CC |
| Corrente di spunto | 15 A/24 V CC |
| Protezione | Sovraccarico | Potenza valutatore 110-150% |
| Modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto |
| Over tensione | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Tipo di protezione: spegnere la tensione O/P, rifornire per recuperare |
| Polarità inversa | Ripristino automatico basato su MOSFET (nessun danno) |
| Blocco di sottotensione | Ingresso 24 V (tipo G): ON ≥9 V, OFF ≤8,5 V |
| Ambiente | Temperatura operativa | Da -40°C a +85°C (fare riferimento alla curva di declassamento) |
| Umidità | 5%–95% UR (senza condensa) |
| Temp./Umidità di conservazione | Da -40°C a +85°C, 5%–95% UR (senza condensa) |
| Coefficiente di temperatura | ±0,03%/°C (0°C–60°C) |
| Resistenza alle vibrazioni | 10–500 Hz, 2G (assi X/Y/Z, 60 min/ciclo) |
| Altitudine | 2000 m |
Sicurezza
&
EMC | Conformità alla sicurezza | IEC 62368-1 GB4943.1 |
| Emissione EMC | EN55032 (CISPR32) Classe B, EN61000-3-3 |
| Immunità EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Resistere alla tensione | I/PO/P: 3KVDC |
| Resistenza all'isolamento | I/PO/P>100 M Ohm / 500 V CC / 25 ℃/70% UR |
| Altri | Mtbf | 907 mila ore (min.) a 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (L×A×P) |
| Peso | 68 g/pezzo |
| Nota | 1.Tutte le specifiche sono misurate con ingresso a 24 V CC, carico nominale e temperatura ambiente di 25°C, se non diversamente specificato.
2. Metodo di misurazione dell'ondulazione/rumore: doppino intrecciato da 12' con condensatori da 0,1 µF + 47 µF in parallelo, larghezza di banda 20 MHz.
3. La precisione include errore di impostazione, regolazione della linea e regolazione del carico.
4. Declassamento richiesto con bassa tensione di ingresso; fare riferimento alla curva di declassamento.
5. La conformità EMC deve essere verificata nell'integrazione del dispositivo finale.
6. Il declassamento per temperature elevate si applica sopra i 2000 m (6500 piedi):
|
| Modello | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 |
| Produzione | Tensione di uscita | 5 V | 12 V | 15 V | 24 V |
| Corrente nominale | 3A | 1,25 A | 1A | 0,63 A |
| Intervallo attuale | 0–3 A | 0–1,25 A | 0-1 A | 0–0,63 A |
| Potenza nominale | 15 W | 15 W | 15 W | 15 W |
| Ondulazione e rumore (max) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Intervallo di regolazione della tensione | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Precisione della tensione | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regolazione del carico | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Ora di avvio | 120 ms |
| Tempo di salita | 85 ms (pieno carico) |
| Tempo di attesa (tip.) | Tipo L: ingresso 16 ms a 48 V |
| Capacità esterna | 3300 µF | 1200 µF | 1200 µF | 1000 µF |
| Ingresso | Intervallo di tensione di ingresso | 18-75 V CC |
| Efficienza (tip.) | 85% | 86% | 86% | 87% |
| Corrente continua | 0,4 A/48 V CC |
| Corrente di spunto | 15 A/48 V CC |
| Protezione | Sovraccarico | Potenza valutatore 110-150% |
| Modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto |
| Over tensione | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Tipo di protezione: spegnere la tensione O/P, rifornire per recuperare |
| Polarità inversa | Ripristino automatico basato su MOSFET (nessun danno) |
| Blocco di sottotensione | Ingresso 48 V (tipo G): ON ≥18 V, OFF ≤17 V |
| Ambiente | Temperatura operativa | Da -40°C a +85°C (fare riferimento alla curva di declassamento) |
| Umidità | 5%–95% UR (senza condensa) |
| Temp./Umidità di conservazione | Da -40°C a +85°C, 5%–95% UR (senza condensa) |
| Coefficiente di temperatura | ±0,03%/°C (0°C–60°C) |
| Resistenza alle vibrazioni | 10–500 Hz, 2G (assi X/Y/Z, 60 min/ciclo) |
| Altitudine | 2000 m |
Sicurezza
&
EMC | Conformità alla sicurezza | IEC 62368-1, GB4943.1 |
| Emissione EMC | EN55032 (CISPR32) Classe B, EN61000-3-3 |
| Immunità EMC | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Resistere alla tensione | I/PO/P: 3KVDC |
| Resistenza all'isolamento | I/PO/P>100 M Ohm / 500 V CC / 25 ℃/70% UR |
| Altri | Mtbf | 907 mila ore (min.) a 25°C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (L×A×P) |
| Peso | 68 g/pezzo |
| Nota | 1.Tutte le specifiche sono misurate con ingresso a 24 V CC, carico nominale e temperatura ambiente di 25°C, se non diversamente specificato.
2. Metodo di misurazione dell'ondulazione/rumore: doppino intrecciato da 12' con condensatori da 0,1 µF + 47 µF in parallelo, larghezza di banda 20 MHz.
3. La precisione include errore di impostazione, regolazione della linea e regolazione del carico.
4. Declassamento richiesto con bassa tensione di ingresso; fare riferimento alla curva di declassamento.
5. La conformità EMC deve essere verificata nell'integrazione del dispositivo finale.
6. Il declassamento per temperature elevate si applica sopra i 2000 m (6500 piedi):
|
