Come vengono classificati gli alimentatori switching?

numero Sfoglia:0     Autore:Editor del sito     Pubblica Time: 2021-09-30      Origine:motorizzato

Secondo la classificazione del collegamento tra il tubo di commutazione e il carico, ilalimentatore a commutazionepossono essere suddivisi in tre tipi: serie, parallelo e accoppiato a trasformatore (parallelo).Di seguito sono riportati i dettagli di questi diversi tipi.


Ecco il contenuto:

Tipo di serie

Tipo parallelo

Tipo accoppiato a trasformatore di impulsi (parallelo)


Tipo di serie

La forma base dell'alimentazione a commutazione è l'alimentazione a commutazione collegata in serie, caratterizzata dal collegamento in serie del regolatore di commutazione con il carico.Pertanto, i requisiti di tensione di tenuta dei tubi di commutazione e dei diodi a corrente continua sono bassi.E il condensatore del filtro nel tubo di commutazione acceso e spento è corrente, quindi le prestazioni di filtraggio sono buone, il coefficiente di ondulazione della tensione di uscita è piccolo.E anche i suoi requisiti per l'area della sezione trasversale del nucleo dell'induttore di accumulo di energia sono più piccoli.Tuttavia, presenta anche degli svantaggi: non esiste un trasformatore di isolamento tra la tensione CC in uscita e la tensione di rete.E se il cortocircuito interno del tubo dell'interruttore, l'intera tensione di ingresso direttamente al carico, causerà un carico di sovratensione o sovracorrente, danni ai componenti.Pertanto, il lato di uscita generalmente deve aggiungere un regolatore di tensione per proteggere.

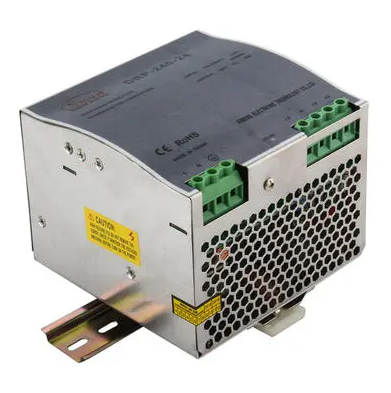

alimentatore a commutazione

Tipo parallelo

Il circuito di base del regolatore di commutazione di tipo parallelo è lo stesso del circuito in serie perché il tubo di commutazione è collegato in parallelo al carico ed è chiamato di tipo parallelo.Inoltre, il diodo viene solitamente chiamato raddrizzatore a impulsi.Quando il tubo di commutazione satura la conduzione, la tensione di ingresso viene aggiunta a entrambe le estremità dell'induttore di accumulo di energia.In questo momento, la corrente nell'induttore sale linearmente, il diodo inverte la polarizzazione e si interrompe, l'induttore immagazzina energia, la corrente richiesta dal carico è fornita dalla tensione caricata sul condensatore qualche tempo fa.

Quando l'interruzione del tubo dell'interruttore di alimentazione a commutazione, conduzione VD, attraverso l'induttanza del declino lineare corrente, la tensione di induzione è lasciata negativa a destra positiva, tensione di ingresso e induttanza sulla tensione di induzione con serie di polarità, tensione di ingresso di alimentazione e induttanza rilasciata dal energia allo stesso tempo per fornire corrente al carico e per caricare il condensatore.

Allo stesso modo, quando viene raggiunto l'equilibrio dinamico, l'induttore aumenta il flusso di corrente quando il tubo di commutazione è saturo e diminuisce il flusso di corrente quando il tubo di commutazione è interrotto, ovvero l'energia sull'induttore rimane costante.


Tipo accoppiato a trasformatore di impulsi (parallelo)

Il dispositivo di commutazione degli alimentatori a commutazione accoppiati a trasformatore può essere un transistor bipolare o un tubo ad effetto di campo.Qui l'avvolgimento primario del trasformatore di impulsi svolge il ruolo di induttore di accumulo di energia, il trasformatore di impulsi trasmette energia attraverso un accoppiamento induttivo, che può isolare il lato di ingresso e il lato di uscita regolato l'uno dall'altro e realizzare il caso (piastra di base) senza elettricità, e può anche ottenere comodamente una varietà di tensioni CC, il che porta comodità alla produzione e alla manutenzione, pertanto la maggior parte dei televisori a colori utilizza un alimentatore switching accoppiato a trasformatore.


L'elevata efficienza di conversione dell'alimentatore a commutazione è un grande vantaggio e, a causa dell'alta frequenza, utilizza un trasformatore leggero e di piccole dimensioni.Pertanto, l'alimentatore switching sarà inferiore alle dimensioni dell'alimentatore lineare, il peso sarà relativamente leggero.A questo punto, Zhejiang Ximeng Electronic Technology Co., Ltd. può garantire le esigenze e la qualità dei clienti.
