Stai utilizzando l'alimentatore giusto per i tuoi dispositivi? La scelta dell'alimentatore switching corretto può avere un impatto significativo sulle prestazioni e sull'efficienza del sistema.
In questo articolo esploreremo i fattori chiave da considerare quando si seleziona un alimentatore switching. Imparerai come adattarlo alle tue esigenze specifiche, dai macchinari industriali ai dispositivi medici, garantendo prestazioni ottimali.
Cos'è un alimentatore di commutazione?
Definizione e principio di funzionamento di base degli alimentatori a commutazione (SMPS)

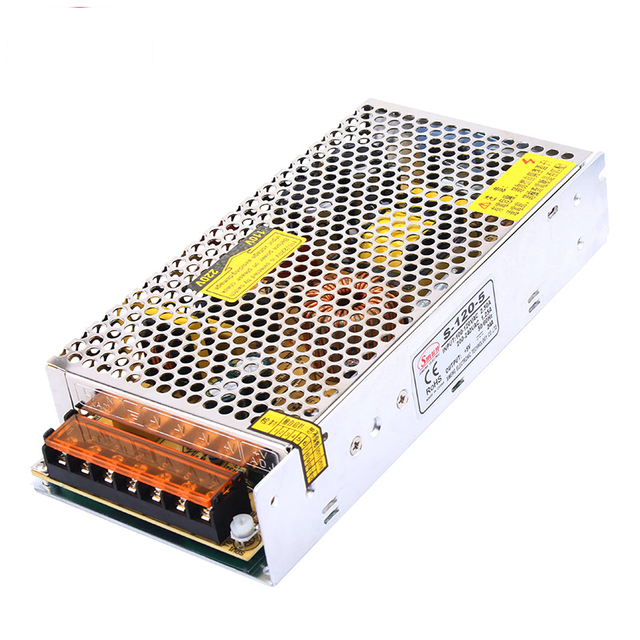

Un alimentatore a commutazione (SMPS) è un dispositivo elettronico utilizzato per convertire in modo efficiente l'energia elettrica da una forma all'altra. A differenza degli alimentatori lineari tradizionali, che utilizzano trasformatori e regolatori di tensione, SMPS utilizza la commutazione ad alta frequenza per regolare tensione e corrente. Ciò gli consente di essere più compatto, leggero e significativamente più efficiente degli alimentatori lineari. SMPS è in grado di gestire sia ingressi CA che CC, convertendoli nella tensione di uscita necessaria per vari dispositivi.
In un tipico SMPS, un oscillatore accende e spegne rapidamente l'alimentazione, mentre i componenti raddrizzatore e filtro attenuano l'uscita. Questa commutazione ad alta frequenza riduce al minimo la perdita di energia, garantendo un'efficienza molto più elevata rispetto agli alimentatori lineari, che dissipano l'energia in eccesso sotto forma di calore.
Componenti chiave di un alimentatore a commutazione: raddrizzatore, filtro, regolatore a commutazione e circuito di controllo
Un alimentatore a commutazione è costituito da diversi componenti essenziali che lavorano insieme per convertire la potenza in ingresso in uscita regolata:
Componente | Funzione | Scopo |
Raddrizzatore | Converte l'ingresso CA in CC | Fornisce DC stabile per ulteriori elaborazioni |
Filtro | Attenua le fluttuazioni o le increspature nell'uscita CC | Garantisce una tensione di uscita stabile e pulita |
Regolatore di commutazione | Accende e spegne rapidamente l'alimentazione in ingresso per regolare la tensione in uscita | Mantiene la tensione stabile nonostante le fluttuazioni |
Circuito di controllo | Gestisce il processo di commutazione e monitora tensione e corrente | Garantisce prestazioni e stabilità ottimali |
Questi componenti consentono all'alimentatore di convertire e regolare in modo efficiente la potenza per un'ampia gamma di applicazioni, dai macchinari industriali all'elettronica di consumo.
In che modo gli alimentatori a commutazione differiscono dagli alimentatori lineari e perché sono più efficienti
Gli alimentatori a commutazione funzionano in modo diverso dagli alimentatori lineari, con conseguenti vantaggi significativi sia in termini di efficienza che di design.
● Alimentatori lineari: utilizzano un trasformatore per ridurre la tensione di ingresso, seguito da un regolatore lineare per regolare ulteriormente la tensione. Questo processo genera molto calore a causa della dissipazione di energia, rendendoli ingombranti, inefficienti e richiedendo sistemi di raffreddamento aggiuntivi.
● Alimentatori a commutazione: gli SMPS utilizzano la commutazione ad alta frequenza per convertire l'energia, riducendo così la perdita di energia e la generazione di calore. Questo metodo consente agli SMPS di utilizzare componenti più piccoli e leggeri e di produrre meno calore, rendendoli molto più efficienti, raggiungendo spesso efficienze pari all'85% o superiori.
I vantaggi di SMPS rispetto agli alimentatori lineari includono:
● Maggiore efficienza: gli SMPS convertono una maggiore potenza in ingresso in output utilizzabile, riducendo al minimo la perdita di calore ed energia.
● Compatto e leggero: l'uso della commutazione ad alta frequenza consente componenti più piccoli e un design più compatto, ideale per applicazioni con vincoli di spazio.
● Prestazioni migliori: gli SMPS mantengono una regolazione precisa della tensione e gestiscono varie tensioni di ingresso con prestazioni superiori.
Fattori chiave da considerare quando si sceglie un alimentatore switching
Requisiti di alimentazione e capacità di carico
Quando si seleziona un alimentatore switching, è fondamentale calcolare il consumo energetico totale del proprio sistema. Questo può essere fatto moltiplicando la tensione richiesta per la corrente per ciascun dispositivo. Una volta determinata la potenza totale, assicurarsi che l'alimentatore possa gestire il carico massimo considerando questi fattori:
1. Aggiungi un margine di sicurezza: aggiungi sempre un margine del 20-30% alla potenza totale per far fronte ai picchi di carico e ai picchi di consumo energetico. Ciò impedisce il sovraccarico e garantisce che l'alimentatore possa gestire improvvise richieste di energia.
2. Considera i tipi di carico: i dispositivi hanno esigenze di alimentazione diverse:
UN. Voltaggio costante: i microcontrollori e altri dispositivi a basso consumo richiedono un voltaggio costante.
B. Corrente costante: LED e caricabatterie richiedono una regolazione precisa della corrente.
Selezionando un alimentatore con un margine di sicurezza adeguato e caratteristiche di regolazione della corrente, si garantisce un funzionamento affidabile del sistema.
Funzionalità di efficienza e risparmio energetico
L’efficienza è fondamentale per ridurre al minimo gli sprechi energetici e ridurre i costi operativi. Cerca alimentatori con le seguenti caratteristiche:
● Livelli di efficienza elevati: un alimentatore con un livello di efficienza pari o superiore all'85% riduce la perdita di energia e i costi operativi.
● Correzione del fattore di potenza (PFC): il PFC attivo migliora l'efficienza correggendo il fattore di potenza, particolarmente importante nelle applicazioni a carico elevato.
● Modalità standby: gli alimentatori con modalità standby consumano una quantità minima di energia quando il sistema è inattivo, garantendo un ulteriore risparmio energetico.
Queste funzionalità di risparmio energetico riducono i costi dell'elettricità e aiutano a prevenire il surriscaldamento, prolungando la durata sia dell'alimentatore che dei dispositivi collegati.
Regolazione della tensione e della corrente
La stabilità della tensione e della corrente è essenziale per il corretto funzionamento dei dispositivi sensibili. Quando si sceglie un alimentatore switching, considerare quanto segue:
● Regolazione della tensione: garantisce che la tensione di uscita rimanga costante anche quando la tensione di ingresso fluttua o il carico cambia.
● Regolazione della corrente: dispositivi come LED e motori necessitano di una regolazione precisa della corrente per evitare danni o malfunzionamenti. Un alimentatore affidabile mantiene la corrente stabile indipendentemente dal carico o dalle variazioni di ingresso.
● Regolazione del carico e della linea:
○ Regolazione del carico: mantiene stabile la tensione di uscita nonostante le fluttuazioni del carico collegato.
○ Regolazione della linea: mantiene la tensione di uscita stabile anche con tensioni di ingresso variabili.
Scegli un alimentatore switching con specifiche di carico e regolazione di linea rigorose, in particolare per applicazioni che richiedono elevata stabilità.
Funzionalità di protezione e affidabilità
L'importanza delle funzionalità di protezione
Gli alimentatori a commutazione devono includere robuste funzionalità di protezione per garantire un funzionamento sicuro e affidabile. I meccanismi di protezione comuni includono:
● Protezione da sovratensione (OVP): previene i danni limitando la tensione di uscita quando supera un livello preimpostato.
● Protezione da sovracorrente (OCP): protegge dal sovraccarico limitando la corrente quando supera i livelli di sicurezza.
● Protezione da cortocircuito (SCP): scollega l'alimentazione durante un cortocircuito per evitare un flusso di corrente eccessivo.
● Protezione da sovratemperatura (OTP): monitora la temperatura e interrompe l'alimentazione se supera i limiti di sicurezza, prevenendo il surriscaldamento.
Queste funzionalità di protezione salvaguardano l'alimentazione e i dispositivi collegati, garantendo una durata di vita più lunga e un funzionamento affidabile.
In che modo i meccanismi di protezione salvaguardano i dispositivi e migliorano l'affidabilità
I meccanismi di protezione migliorano l'affidabilità complessiva dell'alimentazione prevenendo guasti elettrici. Incorporando OVP, OCP, SCP e OTP, l'alimentatore può funzionare entro parametri sicuri, anche in condizioni imprevedibili. Ciò porta a:
● Sicurezza del dispositivo: protegge i dispositivi sensibili dalle fluttuazioni di tensione, corrente e temperatura.
● Maggiore operatività: riduce la probabilità di guasto, garantendo che i dispositivi rimangano operativi per periodi più lunghi.
● Efficienza dei costi: protegge il sistema dai danni, riducendo la necessità di costose riparazioni o sostituzioni.
Queste funzionalità di protezione sono essenziali per mantenere la funzionalità dell'alimentatore e garantire un funzionamento affidabile del dispositivo.
Gestione del rumore e del calore
Gestione del rumore negli alimentatori a commutazione
Gli alimentatori a commutazione generano rumore a causa della loro commutazione ad alta frequenza, che può influenzare i componenti elettronici sensibili. Per applicazioni quali apparecchiature audio o dispositivi medici, è essenziale ridurre al minimo il rumore. Cerca alimentatori con:
● Uscita a basso ripple e rumore: assicurarsi che l'alimentatore specifichi basse ondulazioni e interferenze elettromagnetiche (EMI) per un funzionamento stabile in ambienti sensibili al rumore.
● Schermatura e filtraggio: molti alimentatori sono dotati di filtri EMI integrati per ridurre le emissioni di rumore, garantendo l'integrità dei segnali e prevenendo interruzioni delle prestazioni.
La scelta di un alimentatore a basso rumore garantisce il buon funzionamento dei componenti elettronici sensibili e previene le interferenze che potrebbero influire negativamente sulle prestazioni.
Considerazioni sulla gestione del calore
Il surriscaldamento può portare a una riduzione dell'efficienza e a guasti prematuri degli alimentatori. Una gestione efficace del calore è essenziale per mantenere l'affidabilità, soprattutto nelle applicazioni con carichi elevati o in spazi ristretti.
● Metodi di raffreddamento: gli alimentatori sono dotati di raffreddamento passivo (dissipatori di calore) o attivo (ventole). Scegliere il metodo appropriato in base alla generazione di calore e all'ambiente dell'applicazione.
● Valori nominali termici: garantire che l'alimentatore possa funzionare entro l'intervallo di temperatura dell'ambiente. Gli alimentatori industriali in genere hanno valori termici più elevati per resistere a condizioni difficili.
Un'efficace dissipazione del calore previene il surriscaldamento e garantisce la longevità dell'alimentatore e dei dispositivi che alimenta.

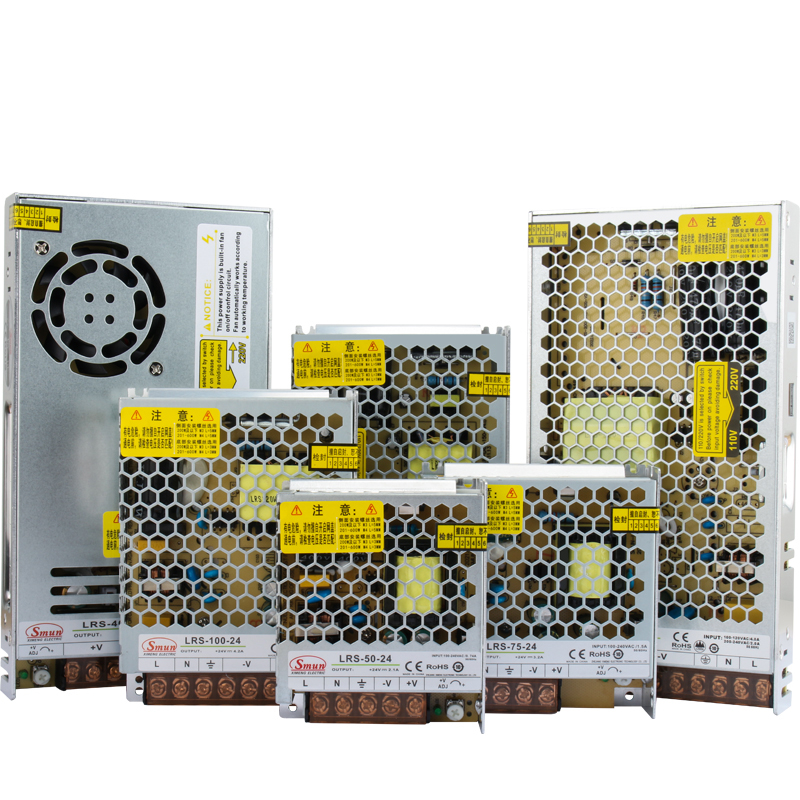

Fattore di forma e opzioni di montaggio
Dimensioni fisiche e compatibilità con lo spazio disponibile
La dimensione fisica dell'alimentatore deve adattarsi allo spazio disponibile nel sistema. Misurare attentamente l'area di installazione per garantire che l'alimentatore sia adatto senza ostruire il flusso d'aria o richiedere modifiche eccessive.
● Design compatti: per spazi ristretti, prendere in considerazione design ultrasottili o a telaio aperto che riducono la necessità di componenti ingombranti fornendo al contempo la potenza necessaria.
● Personalizzazione: alcune applicazioni potrebbero richiedere alimentatori personalizzati. In questi casi, la scelta delle opzioni a telaio aperto consente una maggiore flessibilità nell’integrazione.
La scelta di un alimentatore con le dimensioni corrette garantisce una perfetta integrazione nel vostro sistema.
Tipi di opzioni di montaggio
Il metodo di montaggio influisce sulla facilità di installazione e sulle prestazioni del sistema. Le opzioni di montaggio comuni includono:
● Montaggio a telaio aperto: ideale per configurazioni personalizzate in cui l'alimentatore è integrato in un telaio o un involucro esistente.
● Montaggio chiuso: offre protezione da polvere e umidità, rendendolo adatto ad ambienti in cui l'alimentatore è esposto a danni fisici.
● Montaggio su guida DIN: comune nelle applicazioni industriali, questa opzione semplifica l'installazione e la manutenzione, soprattutto in spazi ristretti.
Considerazioni ambientali: grado di protezione IP e tolleranza alla temperatura
Quando si utilizzano alimentatori in ambienti industriali o esterni, considerare il grado di protezione IP e la tolleranza alla temperatura:
● Grado IP: maggiore è il grado IP, migliore è la protezione contro polvere e acqua. Per ambienti esterni o difficili, scegli un alimentatore con un grado di protezione IP pari almeno a IP65 o superiore.
● Tolleranza alla temperatura: selezionare alimentatori con tolleranze di temperatura più elevate per l'uso in ambienti estremi. Gli alimentatori industriali sono progettati per funzionare in ampi intervalli di temperature, garantendo prestazioni affidabili.
Queste considerazioni garantiscono che l'alimentatore funzioni in modo ottimale nelle condizioni che dovrà affrontare, migliorando l'affidabilità e la longevità del sistema.
Scelta in base all'applicazione: caratteristiche e funzioni speciali
Adattare l'alimentatore alle vostre esigenze applicative specifiche
È essenziale abbinare l'alimentatore ai requisiti e alle caratteristiche di alimentazione specifici della vostra applicazione. Applicazioni come strisce LED, macchinari industriali e dispositivi medici hanno ciascuna esigenze uniche.
● Strisce LED: richiedono una regolazione della corrente costante per garantire la stabilità. Scegli un alimentatore che corrisponda esattamente ai requisiti attuali dei LED.
● Macchinari industriali: per le applicazioni pesanti, scegliere un alimentatore in grado di fornire potenza elevata e offrire una solida protezione contro le fluttuazioni della tensione di ingresso.
● Dispositivi medici: i dispositivi medici richiedono elevata affidabilità e bassa rumorosità. Selezionare un alimentatore con regolazione precisa della tensione e ondulazione minima.
Selezione di funzionalità aggiuntive in base al caso d'uso
Alcune funzionalità possono migliorare le prestazioni dell'alimentatore a seconda dell'applicazione:
● Rilevamento remoto: questa funzionalità garantisce una tensione stabile al carico, soprattutto in caso di cavi lunghi.
● Funzioni di segnalazione: cercare alimentatori che includano indicatori di stato, come segnali di interruzione dell'alimentazione o di alimentazione buona, in particolare nelle applicazioni mission-critical.
● Gruppo di continuità (UPS): per i sistemi che non possono permettersi tempi di inattività, selezionare un alimentatore con funzionalità UPS per garantire il funzionamento continuo durante le interruzioni di corrente.
Selezionando l'alimentatore e le caratteristiche appropriate, è possibile garantire un funzionamento affidabile, efficiente e sicuro per la propria applicazione specifica.
Conclusione
Quando si sceglie un alimentatore a commutazione, è fondamentale considerare fattori quali requisiti di alimentazione, efficienza e caratteristiche di protezione. Ricercare diverse opzioni e comprendere sia le esigenze immediate che quelle a lungo termine può aiutarti a fare la scelta migliore. Zhejiang Ximeng Electronic Technology Co., Ltd. offre alimentatori di alta qualità con meccanismi di protezione avanzati e funzionalità di risparmio energetico, garantendo affidabilità, efficienza e sicurezza per i tuoi dispositivi.
Domande frequenti
D: Cos'è un alimentatore switching e come viene utilizzato nelle applicazioni industriali?
R: Un alimentatore a commutazione (SMPS) converte l'energia elettrica in modo efficiente, gestendo sia gli ingressi CA che quelli CC. È ampiamente utilizzato in settori come l'automazione e l'elettronica grazie alle sue dimensioni compatte, all'elevata efficienza e alla capacità di regolare con precisione la tensione di uscita.
D: Come scelgo l'alimentatore switching giusto per i miei macchinari?
R: Considerare la potenza richiesta, la capacità di carico e l'efficienza. Assicurarsi che l'alimentatore switching sia in grado di gestire i carichi di picco e includa le funzioni di protezione necessarie come la protezione da sovratensione e sovracorrente.
D: Quali sono le implicazioni in termini di costi derivanti dall'utilizzo di un alimentatore switching nelle operazioni a lungo termine?
R: Sebbene il costo iniziale di un alimentatore a commutazione possa essere superiore rispetto alle alternative lineari, la sua elevata efficienza, le funzionalità di risparmio energetico e le minori esigenze di manutenzione riducono i costi operativi durante il suo ciclo di vita.
D: In che modo la regolazione della tensione influisce sulle prestazioni di un alimentatore a commutazione nei sistemi critici?
R: La regolazione della tensione è fondamentale per mantenere prestazioni stabili nelle applicazioni sensibili. Un alimentatore switching con regolazione precisa della tensione garantisce che le apparecchiature collegate funzionino entro limiti di sicurezza, riducendo al minimo il rischio di danni.
D: Esistono limitazioni o compromessi nella scelta di un alimentatore switching?
R: Sebbene gli alimentatori a commutazione offrano un'elevata efficienza, possono generare più rumore e richiedere una migliore gestione del calore rispetto agli alimentatori lineari. Un'attenta considerazione delle esigenze di rumore e raffreddamento è essenziale per ottenere prestazioni ottimali.
