I sistemi di controllo industriale si basano interamente su un’erogazione di potenza stabile e continua. Il dimensionamento non corretto di un alimentatore su guida DIN può provocare scatti intempestivi, guasti prematuri dell"hardware o comportamenti errati della logica di controllo. La posta in gioco operativa rimane incredibilmente alta quando le fondamenta del tuo potere centrale vacillano.
I quadristi e gli integratori di sistemi devono affrontare un costante atto di bilanciamento durante la progettazione. La scelta dell"unità giusta richiede la gestione di carichi continui pesanti insieme a richieste di spunto imprevedibili. È inoltre necessario tenere conto dei severi vincoli ambientali e della riduzione dello spazio nel quadro elettrico.
Abbiamo creato questa struttura definitiva e incentrata sull"ingegneria per semplificare il tuo prossimo progetto di installazione. Offre un approccio pratico e diretto al calcolo accurato della potenza e alle specifiche di tensione corrette. Scoprirai esattamente come mitigare i rischi di dimensionamento negli impianti industriali pesanti e nei moderni ambienti di automazione degli edifici.
Punti chiave
- Precisione della tensione: la tensione di uscita deve corrispondere perfettamente ai requisiti di carico; fattore di uscite regolabili per cavi lunghi per compensare la caduta di tensione.
- Margine di potenza: calcolare il carico continuo totale e aggiungere un buffer minimo del 20–30% per garantire la longevità e gestire il declassamento termico.
- Considerazioni sulla corrente di spunto: i carichi induttivi e capacitivi richiedono alimentatori con capacità di carico di picco sufficienti per prevenire errori di avvio.

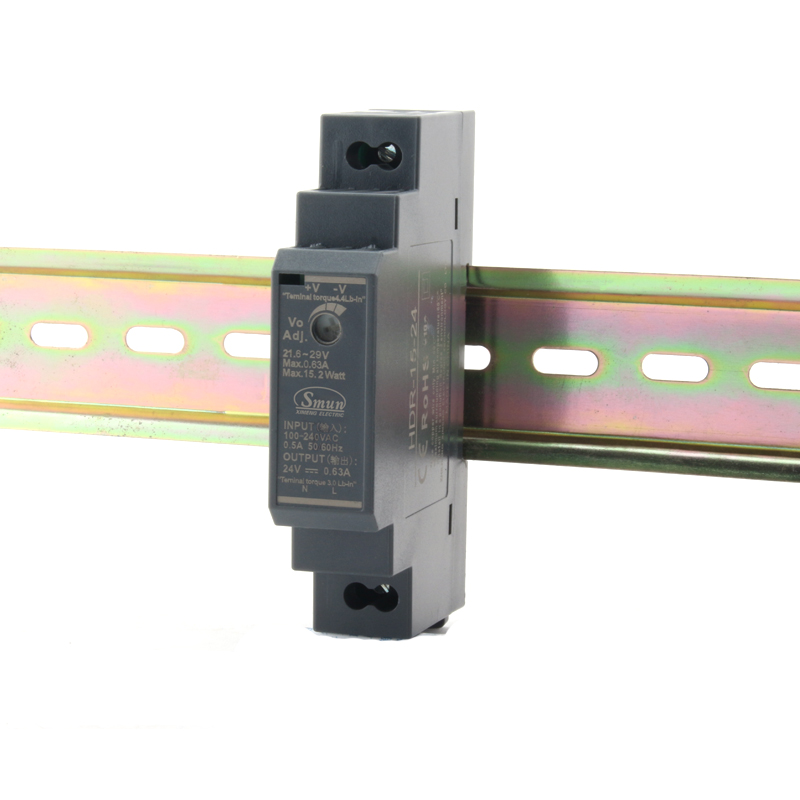

- Il fattore di forma è importante: i quadri elettrici con vincoli di spazio spesso richiedono profili ultrasottili (come un alimentatore per guida DIN HDR) senza sacrificare l'affidabilità di livello industriale.
- Declassamento ambientale: le temperature di funzionamento influiscono direttamente sulla potenza utilizzabile; consultare sempre la curva di declassamento del produttore prima di finalizzare la selezione.
L’impatto aziendale di un dimensionamento accurato
L"acquisto di un enorme margine di potenza "per ogni evenienza" spreca attivamente il budget del tuo progetto. Aumenta inutilmente la generazione di calore all"interno dell"armadio. Inoltre si consuma spazio prezioso sulla guida DIN quando si installano unità di grandi dimensioni. I pannelli di controllo richiedono un utilizzo efficiente dello spazio per ospitare i moderni componenti di automazione. Alimentatori grandi e sottoutilizzati interrompono questo equilibrio e complicano la gestione dei cavi.
Il dimensionamento marginale crea problemi operativi altrettanto gravi. Le unità marginali si surriscaldano, provocando un grave stress termico. Ciò riduce il tempo medio tra i guasti (MTBF) dell"elettronica interna. Spesso si verificano improvvisi cali di tensione durante i picchi di domanda del sistema. Questi cedimenti rischiano costosi tempi di fermo macchina e rovinano lotti di produzione delicati.
Il corretto dimensionamento garantisce che il sistema aderisca ai rigorosi standard UL508 e UL61010. Mantieni la conformità critica in materia di sicurezza in tutti i pannelli distribuiti. Questa diligenza evita potenziali incendi elettrici e previene danni catastrofici alle apparecchiature. Un’erogazione di energia affidabile protegge in definitiva i produttori da gravi rischi di responsabilità e da perdite di produzione non misurate.
Passaggio 1: definizione dei requisiti di tensione di uscita
Far corrispondere perfettamente la tensione nominale è il tuo primo imperativo ingegneristico. I sistemi industriali utilizzano diverse tensioni standard, ciascuna delle quali serve specifiche classi di apparecchiature. La regola è assoluta: non disallineare mai la tensione nominale. La sovratensione distrugge istantaneamente microcontrollori e sensori sensibili. La sottotensione provoca errori logici e forza i controllori logici programmabili (PLC) in stati di errore.
Tabella: Tensioni industriali standard e applicazioni tipiche
| Tensione nominale | Applicazione industriale tipica Dispositivi comuni | Quantità |
| 5 V CC | Logica a livello di scheda e microcontrollori | Logica PCB personalizzata, convertitori seriali |
| 12 V CC | Attrezzature informatiche e strumentazione specifica | Router industriali, display legacy |
| 24 V DC | Logica di automazione e controllo standard | PLC, sensori di prossimità, relè |
| 48 V DC | Power over Ethernet (PoE) e azionamenti motore | Switch PoE, azionamenti per motori passo-passo |
I cavi lunghi tra il quadro elettrico e i dispositivi di campo causano inevitabilmente abbassamenti di tensione. Il cablaggio in rame introduce resistenza elettrica a distanza. È necessario tenere conto di questa caduta di tensione durante la fase di progettazione. Valutare le unità dotate di potenziometri di tensione di uscita regolabili. Permettono di comporre un"alimentazione a 24 V fino a 26 V alla sorgente. Ciò garantisce che al sensore distante arrivino esattamente 24 V.
La tolleranza della tensione e il rumore di ondulazione richiedono la stessa attenzione. La stretta regolazione della tensione protegge le apparecchiature sensibili. Le specifiche di bassa ondulazione e rumore sono estremamente importanti per i sensori analogici e i moduli di comunicazione ad alta velocità. Un rumore elettrico eccessivo distorce le letture analogiche della temperatura e interrompe la comunicazione del bus di campo digitale.
Passaggio 2: calcolo della potenza e del carico corrente
La definizione di un carico di base accurato previene guasti precoci dell"hardware. È necessario calcolare sistematicamente la potenza totale di base. Utilizza una formula semplice: l"amperaggio totale di tutti i dispositivi collegati moltiplicato per la tensione di uscita equivale al wattaggio di base. Controlla la scheda tecnica di ogni componente per verificare il massimo assorbimento di corrente continua. Non fare affidamento esclusivamente sulle specifiche di disegno "tipiche". I dispositivi spesso consumano più energia in caso di carichi operativi pesanti.
Grafico: calcolo della potenza di base rispetto al buffer
| di componenti | alimentati | Assorbimento massimo (Amp) | Potenza totale (a 24 V) |
| CPU principale del PLC | 1 | 1,5 A | 36 W |
| Serie di sensori | 5 | 0,2 A (ciascuno) | 24 W |
| Elettrovalvole | 3 | 0,5 A (ciascuno) | 36 W |
| Base totale | - | 4,0A | 96 W |
| Unità consigliata (aggiunta del 30% di buffer) | 124,8 W (Seleziona unità da 150 W) |
Prendere in considerazione le correnti di spunto e di picco è il prossimo passo cruciale. È necessario identificare i carichi di avvio pesanti all"interno del circuito di controllo. I motori CC, i solenoidi, i grandi contattori e i circuiti capacitivi assorbono massicci picchi iniziali. Cerca gli alimentatori che specificano la "capacità di potenza di picco". Le unità di alta qualità spesso gestiscono il 150% del carico per un massimo di 3 secondi. Affidati a questa capacità di picco anziché dimensionare l"intera potenza di base in modo che corrisponda al picco di avvio.
L"applicazione del buffer di affidabilità standard del 20-30% protegge il tuo investimento. Le migliori pratiche ingegneristiche impongono il dimensionamento della fornitura in modo che funzioni continuamente al 70-80% della capacità. Questo buffer riduce drasticamente la temperatura dei componenti interni. Il funzionamento con raffreddamento prolunga la durata del condensatore elettrolitico. Aumenta l"MTBF complessivo e garantisce anni di servizio ininterrotto.
Passaggio 3: valutazione dei vincoli ambientali e dei fattori di forma
Le realtà del declassamento termico determinano l’effettiva disponibilità di energia. Gli alimentatori perdono efficienza con l"aumento della temperatura ambiente. Questo calo di prestazioni segue una curva di declassamento specifica. Un"alimentazione nominale da 100 W potrebbe fornire solo 75 W a 60°C. Calcola rigorosamente la potenza richiesta dopo aver applicato questo fattore di declassamento. Basare questo calcolo sulla temperatura ambiente interna massima del pannello di controllo, non sulla temperatura della stanza.
Le tendenze moderne del design dei pannelli favoriscono sempre più i layout ad alta densità. I limiti di spazio nell’armadio costringono gli ingegneri a riconsiderare il dimensionamento tradizionale. Avete bisogno di soluzioni compatte per l'automazione degli edifici e le unità di consumo. L' alimentatore per guida DIN HDR offre un design ottimale. Il suo profilo ultrasottile a forma di gradino si adatta facilmente ai mobili con poco spazio. Fornisce affidabilità di livello industriale risparmiando preziosi pollici di rotaia.
I metodi di raffreddamento e ventilazione determinano la spaziatura di installazione. Confronta il raffreddamento a convezione naturale con i sistemi ad aria forzata. La maggior parte delle unità su guida DIN si basa completamente sulla convezione naturale. Il calore sale attraverso le prese d"aria del telaio per raffreddare i dissipatori di calore interni. È necessario lasciare uno spazio verticale adeguato sopra e sotto l"unità. Il blocco di questi percorsi del flusso d"aria garantisce uno spegnimento termico prematuro.
Rischi di implementazione ed errori comuni di dimensionamento
Ignorare le operazioni simultanee è un difetto di progettazione frequente e pericoloso. Alcuni ingegneri presumono che gli attuatori o le valvole non si attiveranno mai contemporaneamente. I sistemi spesso attivano più dispositivi durante gli scenari peggiori o i ripristini di emergenza. L’improvvisa domanda attuale travolge immediatamente un’offerta sottodimensionata. Ciò provoca il calo di tensione del PLC principale e il ripristino dell"intera macchina.
L"errata interpretazione delle capacità di funzionamento in parallelo rovina apparecchiature costose. Non è possibile collegare semplicemente due alimentatori in parallelo per raddoppiare la potenza. Le unità combattono tra loro se non sono sincronizzate. Richiedono funzioni specifiche di condivisione della corrente integrate direttamente nel circuito. Verificare sempre il supporto del funzionamento parallelo nella scheda tecnica del produttore prima di combinare gli output.
Trascurare le fluttuazioni della tensione di ingresso porta a spegnimenti casuali. La qualità dell’alimentazione della rete varia notevolmente tra le zone industriali. È necessario un alimentatore in grado di gestire ampi intervalli di tensione di ingresso, in genere 85–264 V CA. Questa ampia accettazione garantisce una potenza di uscita costante nonostante gravi abbassamenti o abbassamenti di tensione di corrente alternata. Protegge la logica downstream da un"alimentazione di rete instabile.
Logica di selezione per la selezione dell"alimentatore per guida DIN
Per finalizzare la selezione dell'alimentatore su guida DIN , seguire questo elenco di controllo tecnico sequenziale. Elimina le congetture e standardizza il processo di approvvigionamento.
- Determina l'uscita: Blocca l'esatta tensione CC fissa o regolabile richiesta dal componente più sensibile.
- Calcola la potenza effettiva: aggiungi il carico di base, verifica i requisiti di spunto, includi un buffer di affidabilità del 30% e applica la regolazione del declassamento della temperatura.
- Valuta i vincoli fisici: scegli tra custodie metalliche industriali standard o custodie sottili in plastica basate rigorosamente sullo spazio disponibile sulla guida DIN.
- Verifica delle certificazioni: assicurati che tutti i modelli selezionati siano dotati delle necessarie approvazioni elettriche (UL, CE, Classe 2 con potenza limitata) richieste per il tuo specifico ambiente di installazione.
Per garantire prestazioni ottimali del sistema, seguire rigorosamente questi passaggi. Saltare qualsiasi fase lascia il sistema di automazione vulnerabile ad anomalie di alimentazione irregolari.
Conclusione
Scegliere potenza e voltaggio non è semplicemente un esercizio di matematica. Rappresenta un calcolo ambientale e operativo complesso. Le specifiche finali devono armonizzare carichi continui, vincoli termici e limiti fisici del pannello.
Dai sempre priorità all"affidabilità e all"MTBF esteso rispetto a piccoli risparmi iniziali sui costi. Una solida base di alimentazione si ripaga da sola evitando una sola ora di fermo macchina. Assicurati di mappare le temperature massime e i picchi di picco di avvio prima di effettuare un acquisto.
Consultare uno specialista tecnico o utilizzare uno strumento di calcolo del carico dedicato per verificare i requisiti esatti del modello. Se hai bisogno della convalida di esperti sulla tua prossima selezione di alimentatori su guida DIN , rivolgiti a team di ingegneri esperti che comprendono le esigenze industriali.
Domande frequenti
D: Posso utilizzare un alimentatore per guida DIN con potenza superiore a quella necessaria al mio sistema?
R: Sì. In realtà migliora la durata del dispositivo consentendo ai componenti interni di funzionare a temperature più basse. Il funzionamento al 50% della capacità riduce significativamente lo stress termico. Tuttavia, le unità con potenza più elevata costano di più e consumano più spazio fisico sulla guida DIN.
D: Cosa succede se la tensione di uscita è leggermente inferiore a quella richiesta?
R: I dispositivi collegati potrebbero non accendersi completamente. I segnali analogici potrebbero distorcersi, causando la segnalazione di dati imprecisi da parte dei sensori. Inoltre, i controller logici digitali potrebbero subire improvvisi abbassamenti di tensione, che portano a ripristini casuali della macchina e perdita di dati di produzione.
D: Gli alimentatori per guida DIN HDR sono adatti per l"uso industriale pesante?
R: Sono altamente affidabili ma generalmente utilizzati nell"automazione degli edifici, nei sistemi di sicurezza o in armadi poco profondi. È necessario verificare i valori specifici di temperatura e vibrazione e confrontarli con le unità per impieghi gravosi con involucro metallico prima di utilizzarli in ambienti di fabbrica difficili.
D: Quanto spazio devo lasciare attorno a un alimentatore su guida DIN?
R: È necessario fare sempre riferimento al manuale di installazione specifico del produttore. In genere, le unità richiedono 20-40 mm di spazio libero sopra e sotto e 5-15 mm sui lati. Ciò garantisce un adeguato raffreddamento per convezione naturale e previene il sovraccarico termico.
