Introduzione
Gli inverter sono gli eroi non celebrati dei moderni sistemi energetici. Che si tratti di un impianto solare domestico, di una fonte di energia di riserva o di un macchinario industriale, un inverter svolge un ruolo cruciale nel convertire l'elettricità in una forma utilizzabile. Comprendere come funziona un inverter è essenziale per chiunque desideri migliorare l'efficienza energetica, garantire l'affidabilità dell'alimentazione o adottare soluzioni di energia rinnovabile. Questa guida esplora in modo approfondito il funzionamento dell'inverter, dai suoi principi fondamentali ai diversi tipi, componenti e applicazioni reali.
Cos'è un inverter e perché è importante
Un inverter è un dispositivo elettronico che converte la corrente continua (CC) in corrente alternata (CA) . La maggior parte degli elettrodomestici, degli strumenti e dei dispositivi elettronici domestici funzionano con alimentazione CA, mentre fonti come i pannelli solari e le batterie producono energia CC. L'inverter colma questa lacuna, garantendo che l'energia CC immagazzinata o generata possa azionare dispositivi elettrici standard.
Nel contesto dei sistemi di energia solare, l'inverter è il cervello dell'impianto: monitora la tensione, regola la corrente e gestisce l'interazione con la rete. In un senso più ampio, gli inverter hanno rivoluzionato il modo in cui l’energia viene gestita, distribuita e utilizzata negli ambienti residenziali, commerciali e industriali.
Il principio fondamentale: come un inverter converte la corrente continua in corrente alternata
Fondamentalmente, un inverter esegue un processo elettronico controllato che commuta la potenza CC ad alta velocità per emulare la forma d'onda della potenza CA. Questa trasformazione avviene attraverso componenti semiconduttori, in genere transistor o MOSFET , che attivano e disattivano rapidamente la corrente secondo uno schema controllato dai circuiti interni dell'inverter .
Analisi dettagliata
| Fase | Descrizione | del processo |
| 1 | Ingresso CC | L'inverter riceve corrente continua da una sorgente CC come un pannello solare o una batteria. |
| 2 | Processo di cambio | I transistor di potenza si attivano rapidamente per generare una sequenza di impulsi. |
| 3 | Modellazione delle onde | Questi impulsi vengono filtrati e modulati per creare una forma d'onda CA pulita. |
| 4 | Regolazione dell'uscita | Sensori e microcontrollori regolano la tensione e la frequenza in modo che corrispondano all'uscita CA richiesta (ad esempio, 120 V/60 Hz). |
Questo processo garantisce che il segnale CA in uscita imiti l'onda sinusoidale uniforme fornita dalla rete, consentendo alle apparecchiature sensibili di funzionare correttamente.
Componenti chiave di un sistema di inverter
Ogni sistema inverter è costituito da diversi componenti critici che lavorano in armonia per ottenere una conversione e una regolazione efficienti. La comprensione di questi elementi fornisce informazioni sulle prestazioni e sull'affidabilità dell'inverter.
| Componente | Funzione |
| Circuito di ingresso CC | Alimenta tensione CC da una fonte come una batteria o un pannello solare. |
| Transistor di potenza (IGBT/MOSFET) | Eseguire la commutazione ad alta velocità della corrente continua per simulare la corrente alternata. |
| Unità microcontrollore (MCU) | Controlla i tempi di commutazione e la modellazione della forma d'onda. |
| Circuito di filtraggio | Attenua gli impulsi per formare un'onda sinusoidale pura in uscita. |
| Sistema di raffreddamento | Previene il surriscaldamento dovuto a ventole o dissipatori di calore. |
| Trasformatore di uscita (opzionale) | Regola i livelli di tensione per carichi CA specifici. |
Questi componenti garantiscono che l' inverter mantenga un funzionamento sicuro in condizioni di carico e temperatura variabili.
Tipi di inverter e loro applicazioni
Non tutti gli inverter sono uguali. Ciascun tipo è progettato per ambienti specifici e aspettative prestazionali. Di seguito le principali categorie di inverter:

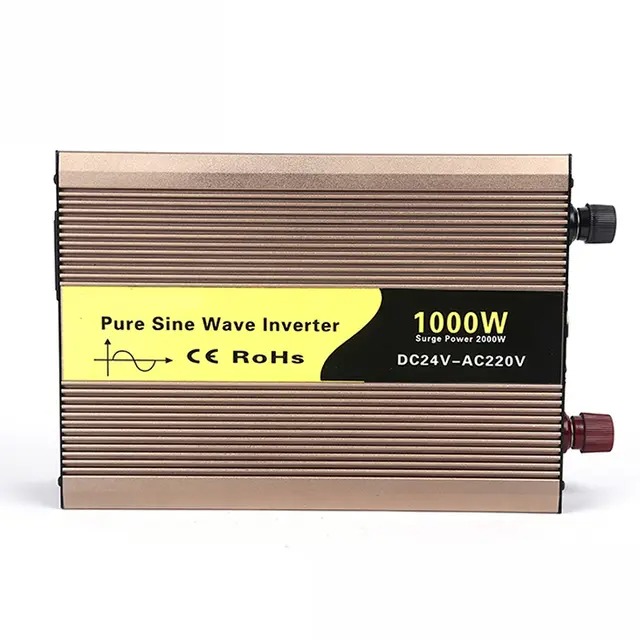

1. Invertitore a onda sinusoidale pura
Produce una forma d'onda pulita e uniforme, identica all'elettricità della rete.
Ideale per dispositivi sensibili come computer, apparecchiature audio e strumenti medici.

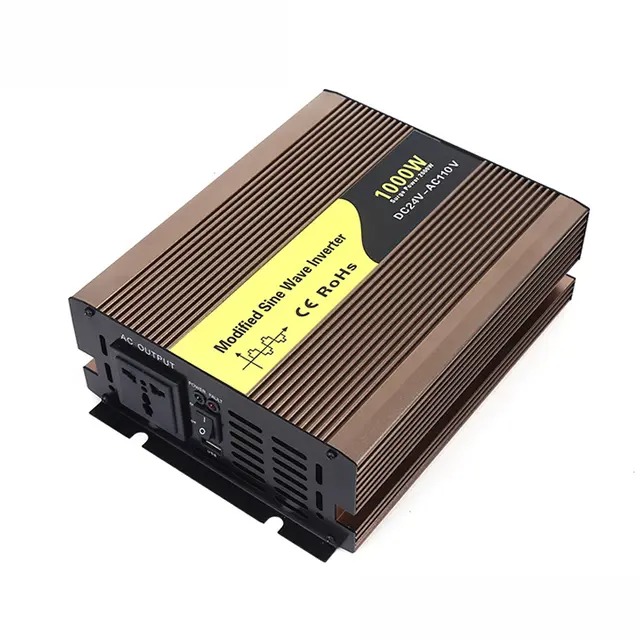

2. Invertitore sinusoidale modificato
Più semplice ed economico, ma produce un'approssimazione a gradini di un'onda sinusoidale.
Adatto per elettrodomestici di base come luci, ventilatori e piccoli utensili.
3. Invertitore ad onda quadra
4. Invertitore di rete
5. Inverter off-grid (autonomo).
Funziona indipendentemente dalla rete pubblica, spesso con accumulo a batteria.
Comune in aree remote o configurazioni di alimentazione di backup.
Modulazione di larghezza di impulso (PWM) e creazione di onde sinusoidali
La parte più critica del funzionamento di un inverter risiede nel controllo della forma d'onda . I moderni inverter utilizzano la modulazione di larghezza di impulso (PWM) per sintetizzare un'onda sinusoidale CA dall'ingresso CC. Il PWM varia l'ampiezza degli impulsi di tensione per simulare la forma sinusoidale, garantendo una tensione di uscita uniforme e stabile.
Panoramica del processo PWM
| Elemento | Funzione |
| Segnale portante | Un'onda triangolare ad alta frequenza utilizzata per il confronto. |
| Segnale di riferimento | Rappresenta l'onda sinusoidale desiderata. |
| Circuito comparatore | Confronta i segnali per determinare l'ampiezza dell'impulso. |
| Dispositivo di commutazione | Produce la forma d'onda di uscita CA corrispondente. |
La tecnologia PWM migliora l'efficienza dell'inverter, riduce la distorsione armonica e migliora la compatibilità con l'elettronica moderna.
Efficienza degli inverter e qualità dell'energia
L'efficienza di un inverter è una misura di quanto bene converte la corrente continua in corrente alternata senza perdita di energia. Gli inverter ad alta efficienza raggiungono in genere un'efficienza di conversione del 90–98% , il che significa che solo una piccola parte dell'energia viene persa sotto forma di calore.
Fattori che influenzano l'efficienza
Livello di carico: gli inverter funzionano in modo più efficiente tra il 40 e l'80% del carico nominale.
Temperatura: il calore in eccesso riduce l'efficienza di conversione e la durata dei componenti.
Tipo di forma d'onda: gli inverter a onda sinusoidale pura forniscono potenza più pulita e migliore efficienza.
Frequenza di commutazione: frequenze più elevate consentono forme d'onda più uniformi ma possono aumentare la generazione di calore.
Metriche della qualità dell'energia
| Descrizione | metrica | Funzione della funzione |
| Distorsione armonica totale (THD) | Misura la purezza della forma d'onda. | < 3% |
| Regolazione della tensione | Coerenza della tensione di uscita. | ±5% |
| Stabilità della frequenza | Mantiene la frequenza CA precisa (50/60 Hz). | ±0,1 Hz |
Gli inverter di alta qualità mantengono tensione e frequenza stabili, proteggendo gli apparecchi e migliorando l'affidabilità complessiva del sistema.
Come funzionano gli inverter nei sistemi di energia solare
Nelle applicazioni di energia solare, gli inverter fungono da intelligenza centrale del sistema. Gestiscono il flusso di energia, la sincronizzazione della rete e il monitoraggio.
Flusso del processo in un inverter solare
Collezione DC: i pannelli solari generano elettricità DC.
Conversione: l'inverter converte la corrente continua in corrente alternata compatibile con la rete.
Sincronizzazione: nei sistemi collegati alla rete l'inverter adatta la tensione e la frequenza alla rete pubblica.
Distribuzione dell'energia: l'energia viene utilizzata in tempo reale o immessa nella rete, spesso guadagnando crediti tramite lo scambio sul posto.
Monitoraggio: gli inverter intelligenti monitorano le prestazioni, rilevano i guasti e ottimizzano la produzione.
Gli inverter solari spesso includono algoritmi MPPT (Maximum Power Point Tracking) , che regolano i parametri di ingresso per estrarre la massima energia possibile dai pannelli solari.
Meccanismi di sicurezza e protezione nei sistemi inverter
Il funzionamento affidabile dell'inverter dipende dai sistemi di protezione integrati che prevengono i danni in condizioni anomale.
| di protezione | della portata ideale |
| Protezione da sovraccarico | Arresta l'uscita se il carico supera il valore nominale. |
| Protezione a corto circuito | Previene danni interni dovuti a guasti di cablaggio. |
| Spegnimento per sovratemperatura | Attiva il raffreddamento o spegne l'inverter in caso di surriscaldamento. |
| Interruzione bassa/alta tensione | Protegge batterie e apparecchi da tensioni estreme. |
| Protezione dai guasti a terra | Rileva la corrente di dispersione per garantire la sicurezza dell'utente. |
Queste caratteristiche rendono i moderni inverter più sicuri, più durevoli e più facili da integrare in sistemi energetici complessi.
Vantaggi dell'utilizzo di un inverter
L’uso diffuso degli inverter è guidato dai numerosi vantaggi che offrono nella gestione energetica e nella sostenibilità.
Efficienza energetica: riduce la dipendenza dai combustibili fossili ottimizzando l’uso delle energie rinnovabili.
Alimentazione ininterrotta: mantiene l'elettricità durante le interruzioni se abbinato alle batterie.
Protezione del dispositivo: fornisce tensione stabile e corrente pulita alle apparecchiature sensibili.
Scalabilità: può essere personalizzato per piccole abitazioni o grandi operazioni industriali.
Vantaggi ambientali: abilita i sistemi solari ed eolici, riducendo l'impronta di carbonio.
Conclusione
Capire come funziona un inverter rivela perché è una pietra angolare dei moderni sistemi di conversione di potenza. Convertendo in modo intelligente la corrente continua in corrente alternata, regolando la tensione e la frequenza e integrandosi con le fonti di energia rinnovabile, gli inverter forniscono elettricità efficiente, affidabile e pulita. Che si tratti di backup domestici, installazioni solari o applicazioni industriali, gli inverter continuano a favorire la transizione del mondo verso soluzioni energetiche più intelligenti ed ecologiche.
Domande frequenti
1. Cosa fa effettivamente un inverter?
Un inverter converte l'elettricità CC proveniente da fonti come batterie o pannelli solari in elettricità CA adatta per alimentare apparecchi e dispositivi.
2. Qual è la differenza tra gli inverter a onda sinusoidale pura e quelli a onda sinusoidale modificata?
Gli inverter a onda sinusoidale pura producono un'alimentazione CA pulita e uniforme, ideale per i dispositivi elettronici sensibili, mentre gli inverter a onda sinusoidale modificata sono più economici ma possono causare rumore o prestazioni ridotte.
3. Un inverter può funzionare senza batteria?
SÌ. Gli inverter collegati alla rete possono funzionare direttamente da pannelli solari senza batterie, ma i sistemi off-grid richiedono batterie per l’accumulo di energia e la stabilità.
4. Quanto sono efficienti gli inverter moderni?
La maggior parte degli inverter di alta qualità raggiunge un'efficienza del 90–98%, a seconda del design, del carico e delle condizioni ambientali.
5. Come scelgo l'inverter giusto?
Seleziona un inverter in base ai tuoi requisiti di alimentazione, al tipo di carico (sensibile o generale), alla preferenza della forma d'onda e se hai bisogno di un funzionamento collegato alla rete o fuori rete.
