Il filtro di alimentazione per purificazione EMI monofase CA 220 V Bolt Connection è un componente fondamentale progettato per salvaguardare i sistemi elettrici da interferenze elettromagnetiche dannose. Progettate specificatamente per reti di alimentazione monofase, le serie CW4-S e CW4E-S forniscono un'eccezionale soppressione del rumore, garantendo che sia le apparecchiature industriali che quelle commerciali funzionino senza problemi senza degrado del segnale. Integrando questo filtro di alimentazione nei pannelli di controllo o nello chassis dei dispositivi, è possibile mitigare efficacemente i rischi di approvvigionamento associati al malfunzionamento delle apparecchiature, ai tempi di inattività imprevisti e ai problemi di conformità.
Caratteristiche e vantaggi
Questa serie di filtri di potenza EMI è progettata pensando alla praticità e all'affidabilità a lungo termine, offrendo vantaggi significativi agli integratori di sistemi e ai produttori di apparecchiature:
Dimensioni compatte e installazione semplice: progettato con un ingombro estremamente ridotto, questo filtro di alimentazione EMI consente un montaggio dello chassis rapido, semplice e sicuro. Questo design compatto riduce significativamente i tempi di installazione, abbassa i costi di manodopera e ottimizza il layout interno all'interno di quadri di controllo elettrici o armadi di apparecchiature affollati.
Connessioni terminali a bullone versatili: caratterizzato da stili di connessione a bullone robusti e affidabili, il filtro garantisce contatti elettrici sicuri anche in ambienti soggetti a vibrazioni. Questa connessione stabile riduce al minimo le esigenze di manutenzione, riduce la resistenza di contatto e migliora la sicurezza complessiva del sistema durante il funzionamento continuo.
Soppressione EMI e RFI superiore: offre eccellenti prestazioni di attenuazione condotta insieme a una protezione da sovratensione altamente efficace. Sopprimendo attivamente le interferenze in radiofrequenza (RFI) e le interferenze elettromagnetiche (EMI), protegge i componenti sensibili a valle, i microprocessori e i sensori dalle fluttuazioni della rete elettrica, dai picchi di tensione e dal rumore ad alta frequenza.
Applicazioni tipiche
Questo filtro EMI monofase CA 220 V è estremamente versatile e adatto a un ampio spettro di ambienti esigenti in cui la qualità dell'alimentazione è essenziale:
Apparecchiature elettriche ed elettroniche: fornisce alimentazione pulita e purificata a dispositivi elettronici industriali generali, alimentatori e strumenti di test. Garantisce un funzionamento stabile e riduce significativamente il rischio di malfunzionamenti o letture imprecise causate dal rumore della linea elettrica.
Attrezzature mediche e domestiche: ideali per dispositivi diagnostici medici sensibili, sistemi di monitoraggio dei pazienti ed elettrodomestici avanzati e intelligenti. Mantenere la rigorosa integrità del segnale e ridurre al minimo le emissioni elettromagnetiche sono fondamentali in queste applicazioni per garantire la sicurezza del paziente e l'affidabilità del dispositivo.
Sistemi di automazione e comunicazione dati: altamente raccomandato per controller di automazione industriale (PLC), robotica, reti di comunicazione dati e apparecchiature di elaborazione elettronica dei dati. Il filtro aiuta a prevenire la perdita di pacchetti di dati, errori di comunicazione e ripristini imprevisti del sistema filtrando le interferenze ad alta frequenza dannose provenienti dall'alimentazione di rete.
Specifiche tecniche
Comprendere i parametri tecnici è essenziale per la corretta selezione dei componenti. La serie CW4 è costruita per soddisfare rigorosi standard di settore, offrendo un'ampia scelta di valori di corrente per adattarsi a varie capacità di carico. La robusta rigidità dielettrica e l'ampio intervallo di temperature operative garantiscono che il filtro funzioni in modo affidabile anche in condizioni termiche difficili.
Tensione operativa continua massima: 250 V CA
Frequenza operativa: 50/60Hz
Correnti nominali: 3 A – 40 A a 40 ℃ max
Tensione di prova ad alto potenziale (1 min): da linea a linea 1500 V CC / da linea a terra 1500 V CA
Intervallo di temperatura di funzionamento e conservazione: -25℃ ~ +85℃ (categoria climatica 25/085/21)
Matrice del modello e specifiche
Fare riferimento alla matrice del modello dettagliata di seguito per selezionare la configurazione unipolare o bipolare appropriata e la corrente nominale richiesta per le esigenze applicative specifiche.

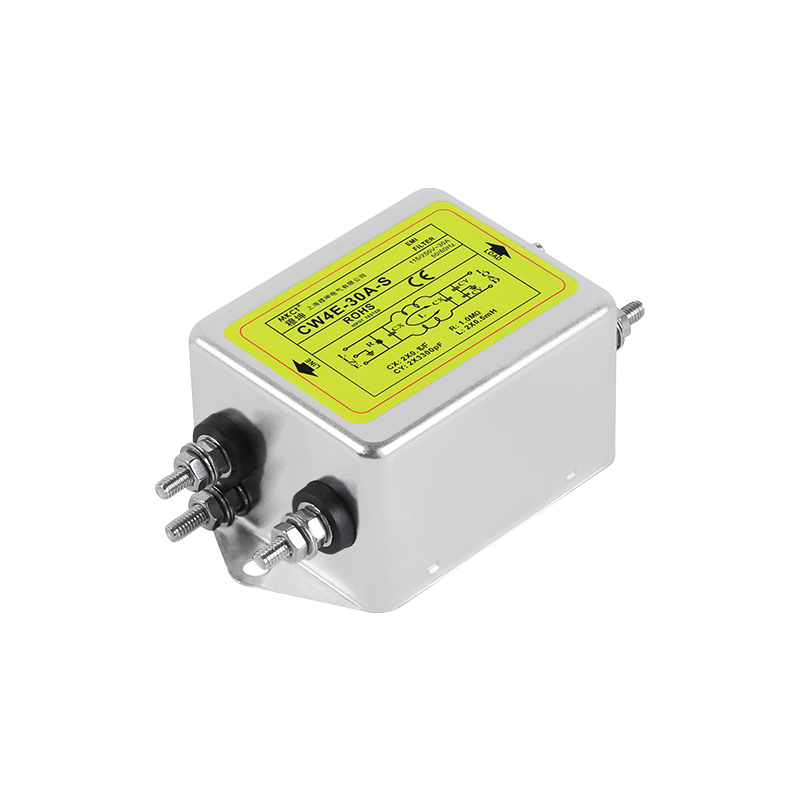

| Diagramma schematico | Modello | Specifiche | Attuale |
 | CW4-3A-S | unipolare imbullonato | 3A |
| CW4-6A-S | 6A |
| CW4-10A-S | 10A |

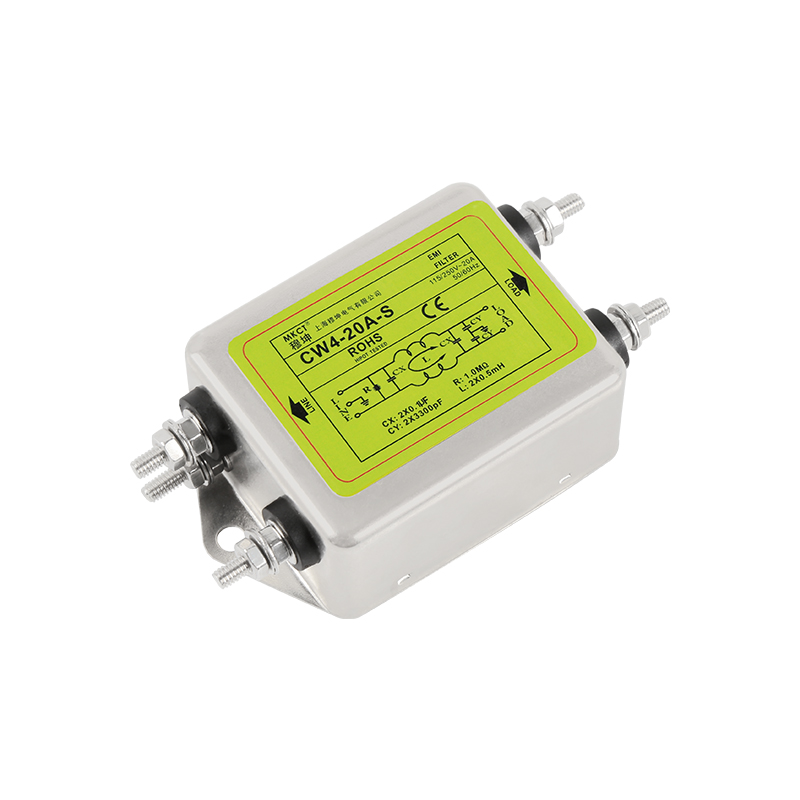

| CW4-20A-S | 20A |

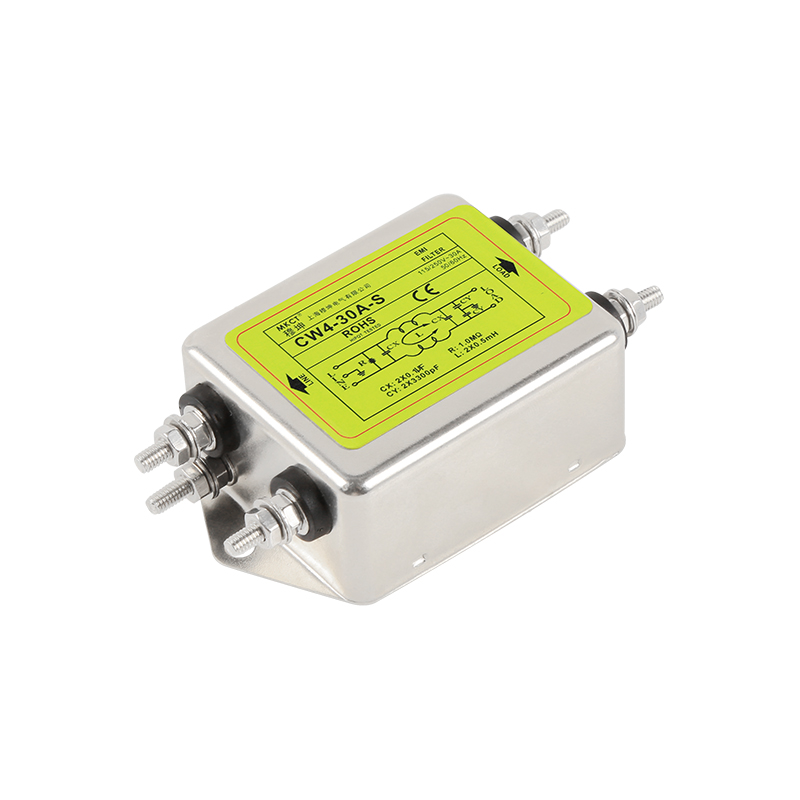

| CW4-30A-S | 30A |
| CW4L2-3A-S | bipolare imbullonato | 3A |
| CW4L2-6A-S | 6A |
| CW4L2-10A-S | 10A |
| CW4L2-20A-S | 20A |
| CW4L2-30A-S | 30A |
| CW4E-3A-S | unipolare imbullonato | 3A |
| CW4E-6A-S | 6A |
| CW4E-10A-S | 10A |

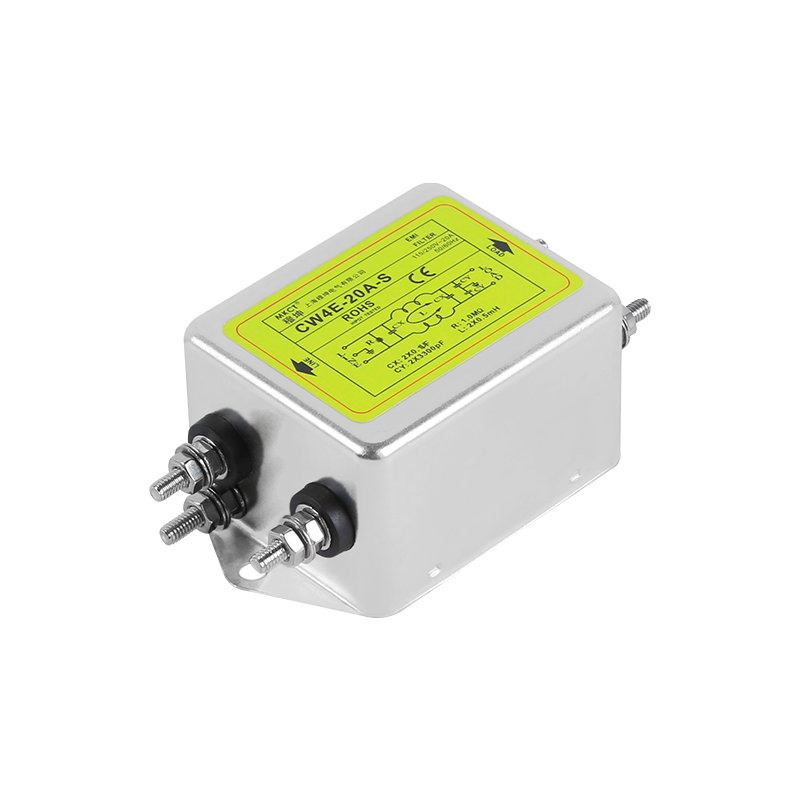

| CW4E-20A-S | 20A |
| CW4E-30A-S | 30A |

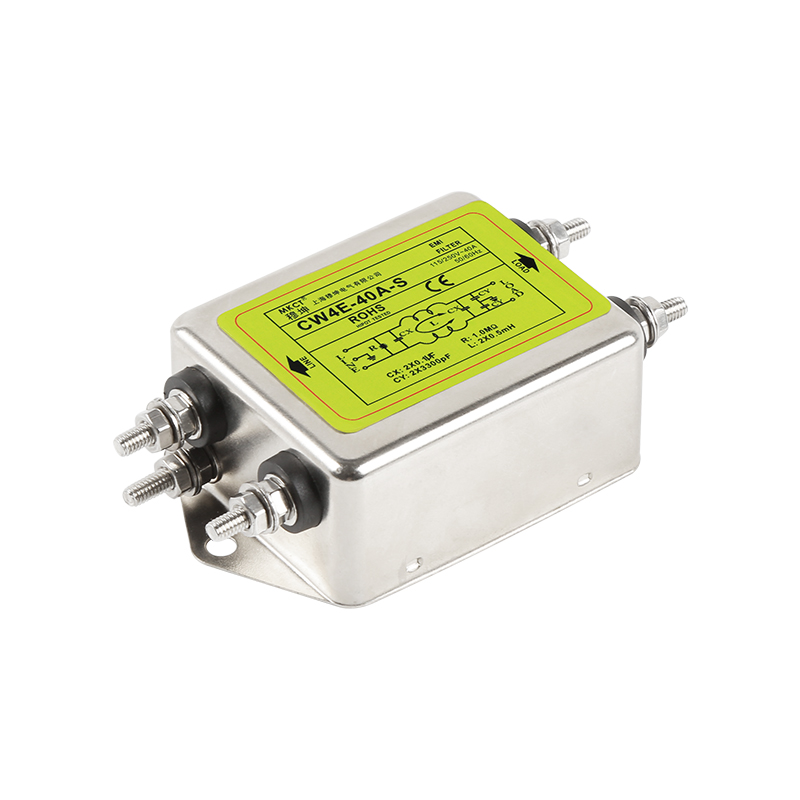

| CW4E-40A-S | 40A |
| CW4EL2-3A-S | bipolare imbullonato | 3A |
| CW4EL2-6A-S | 6A |
| CW4EL2-10A-S | 10A |
| CW4EL2-20A-S | 20A |
| CW4EL2-30A-S | 30A |
Per curve prestazionali complete, disegni dimensionali e ulteriore documentazione tecnica, fare riferimento alla sezione dedicata della scheda tecnica nella scheda adiacente.
