CW3-T/CW4-T
Caratteristiche e vantaggi
-Dimensioni compatte, montaggio del telaio facile e veloce
-Vari stili di connessione terminale
-Sono presenti buone prestazioni di attenuazione condotta, protezione da sovratensione e soppressione delle interferenze in radiofrequenza
-Apparecchiature elettriche ed elettroniche
-Attrezzature mediche e domestiche
-Apparecchiature per l'automazione, la comunicazione dati e l'elaborazione elettronica dei dati
Specifiche tecniche
-Tensione massima di funzionamento continuo: 250VAC
-Frequenza operativa: 50/60Hz
-Correnti nominali: 3 A – 30 A a 40 ℃ max
-Tensione di prova ad alto potenziale (1 min): da linea a linea 1500 V CC / da linea a terra 1500 V CA
-Intervallo di temperatura di funzionamento e conservazione: -25℃~+85℃ (25/085/21)

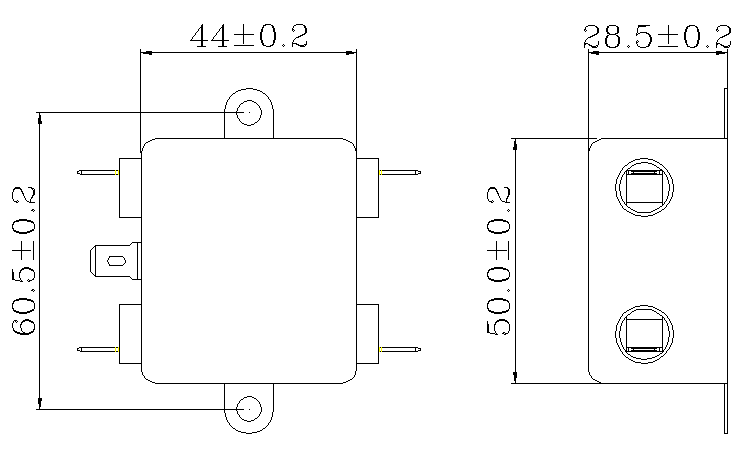

| Diagramma schematico | modello | Specifiche | Attuale |
![]() ![]() | CW3-3A-T | Tipo di inserto unipolare | 3A |
| CW3-6A-T | 6A | ||

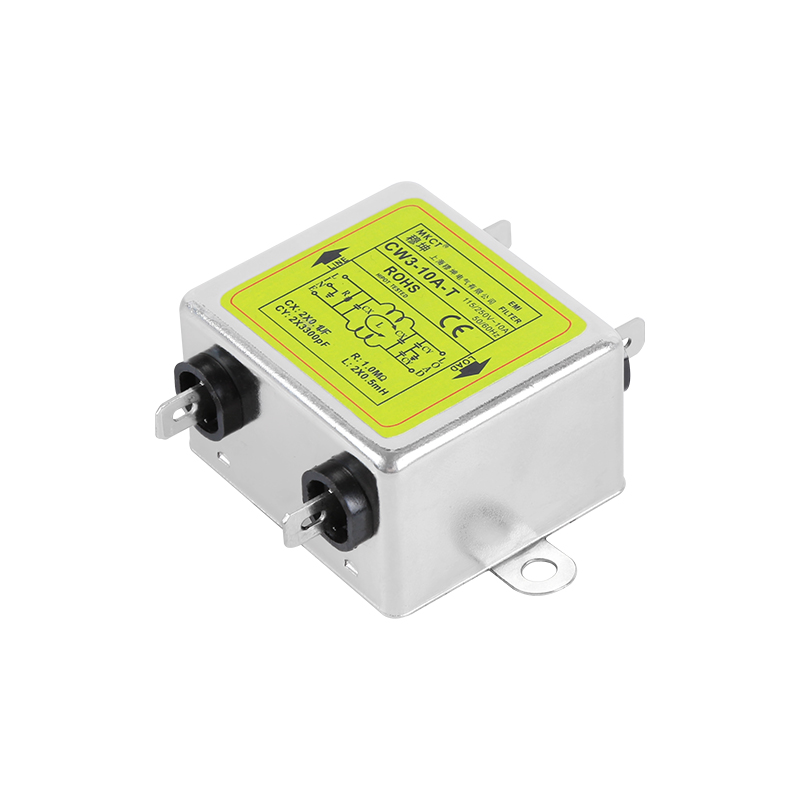

| CW3-10A-T | 10A | ||
| CW3-20A-T | 20A | ||

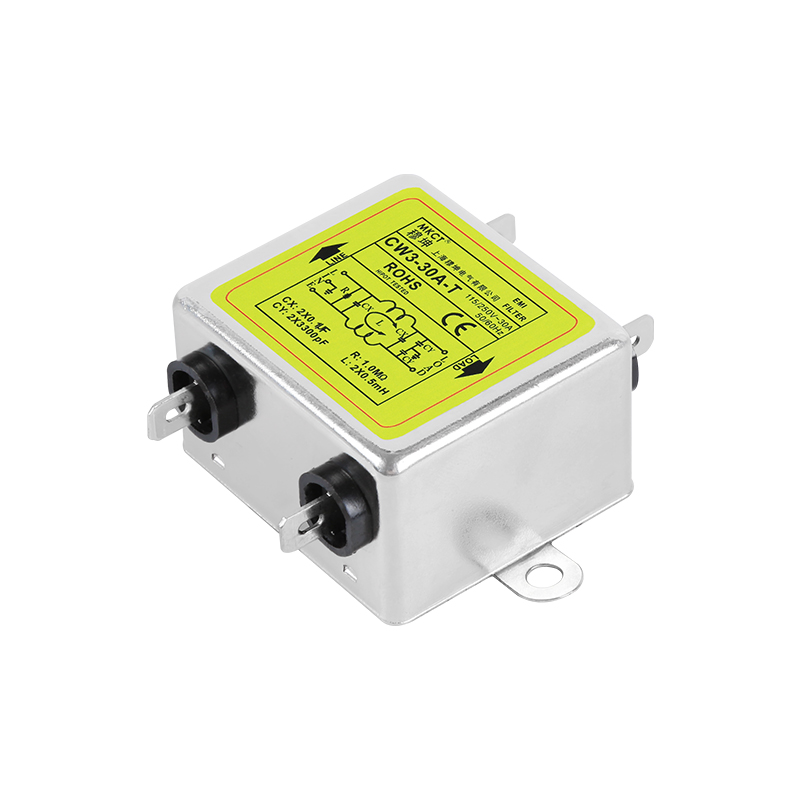

| CW3-30A-T | 30A | ||
| CW3L2-3A-T | Inserto di tipo bipolare | 3A | |
| CW3L2-6A-T | 6A | ||

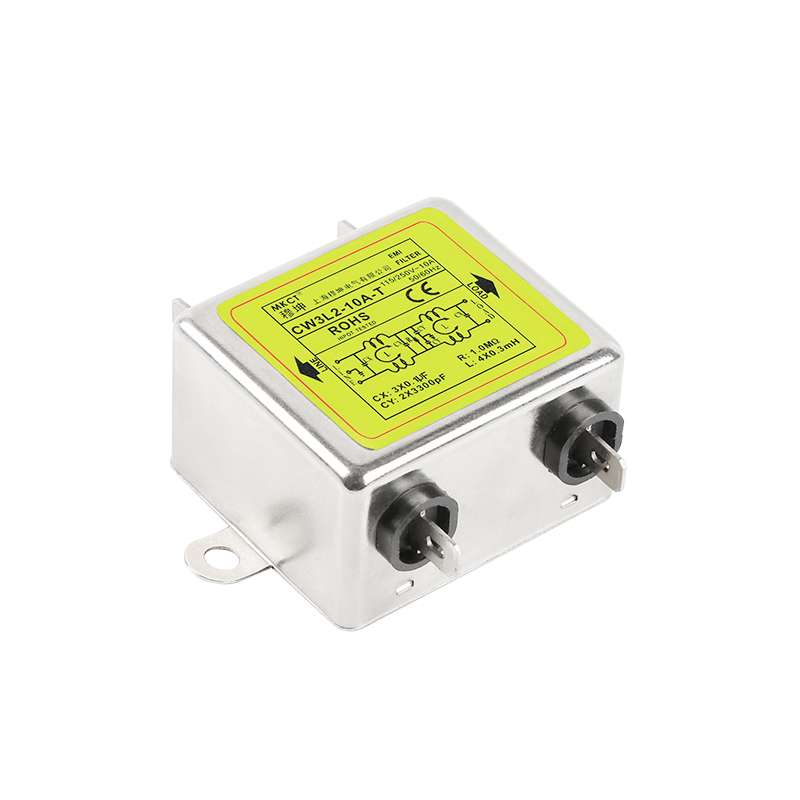

| CW3L2-10A-T | 10A | ||
| CW3L2-20A-T | 20A | ||

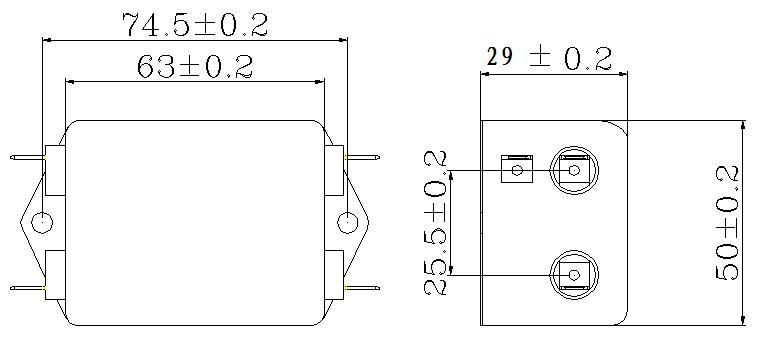

![]() ![]() | CW4-3A-T | Tipo di inserto unipolare | 3A |
| CW4-6A-T | 6A | ||
| CW4-10A-T | 10A | ||
| CW4-20A-T | 20A | ||
| CW4-30A-T | 30A | ||
| CW4L2-3A-T | Inserto di tipo bipolare | 3A | |
| CW4L2-6A-T | 6A | ||
| CW4L2-10A-T | 10A | ||
| CW4L2-20A-T | 20A | ||

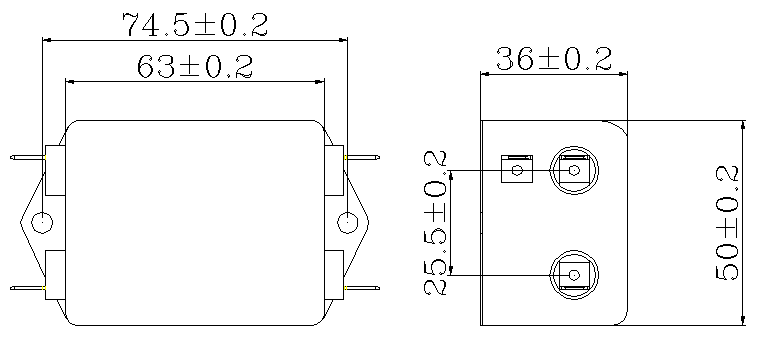

![]() ![]() | CW4E-3A-T | Tipo di inserto unipolare | 3A |
| CW4E-6A-T | 6A | ||
| CW4E-10A-T | 10A | ||
| CW4E-20A-T | 20A | ||
| CW4E-30A-T | 30A | ||
| CW4EL2-3A-T | Inserto di tipo bipolare | 3A | |
| CW4EL2-6A-T | 6A | ||
| CW4EL2-10A-T | 10A | ||
| CW4EL2-20A-T | 20A | ||
| CW4EL2-30A-T | 30A |
Maggiori dettagli, consultare le schede tecniche.
