Alimentatori in cassetta o su guida DIN per armadi di controllo

Nella progettazione di quadri elettrici industriali, la scelta del giusto fattore di forma dell"alimentatore influisce direttamente sui tempi di assemblaggio. Influisce anche sulla gestione termica e sui costi di manutenzione a lungo termine. Gli ingegneri spesso si concentrano fortemente sui requisiti elettrici. Tuttavia, l’imballaggio fisico ha la stessa importanza. Effettuare correttamente questa scelta fisica evita costose riprogettazioni dei pannelli in seguito. Una cattiva scelta porta a cablaggi angusti. Mentre le specifiche elettriche restringono l"elenco iniziale, il metodo di montaggio fisico impone la vera integrazione. Determina la tua strategia di layout. Questa guida fornisce un confronto tecnico diretto tra questi due stili di montaggio più diffusi. Aiutiamo gli ingegneri elettrici e gli integratori di sistemi a finalizzare la loro distinta base (BOM). Eliminiamo le congetture dal processo di selezione dei componenti. Capirai come valutare i limiti spaziali. Imparerai anche a valutare correttamente la dinamica termica e i requisiti di manutenzione. Il nostro obiettivo è aiutarti a selezionare l"unità di potenza perfetta per il tuo prossimo progetto industriale.

Punti chiave

• Gli alimentatori su guida DIN riducono al minimo i costi di manodopera grazie all'installazione a scatto senza attrezzi e sono ottimizzati per il raffreddamento per convezione in armadi industriali ad alta densità.
• Gli alimentatori chiusi standard offrono un costo unitario iniziale inferiore e un profilo fisico inferiore, ma richiedono manodopera di perforazione, maschiatura e montaggio su pannello.
• La scelta dipende in definitiva dal compromesso tra il budget iniziale dell'hardware (preferibilmente chiuso) e l'efficienza operativa/di manutenzione a lungo termine (preferibilmente la guida DIN).
• Comprendere i vincoli spaziali e le curve di declassamento termico è fondamentale prima di specificare uno dei due fattori di forma.

Definizione dei fattori di forma nell"architettura del cabinet

La comprensione degli alimentatori industriali inizia dalle loro basi meccaniche. Classifichiamo questi dispositivi principalmente in base al modo in cui vengono montati all"interno di un pannello di controllo. È necessario comprendere la filosofia di base dietro ogni progetto. Servono strategie di integrazione fondamentalmente diverse.

L'approccio della guida DIN: i produttori costruiscono queste unità appositamente per la standardizzazione del settore. Li progettano per agganciarsi direttamente alle guide standard TS35 da 35 mm (spesso denominate guide top-hat conformi alla norma IEC 60715). Puoi montarli direttamente accanto a controllori logici programmabili (PLC), relè e interruttori automatici. Questo metodo si concentra fortemente sulla modularità. Ti consente di organizzare ordinatamente i componenti di automazione in file orizzontali. La filosofia di progettazione enfatizza la rapida implementazione. Crea un layout visivo unificato e organizzato all'interno del recinto. È possibile spostare facilmente i componenti a sinistra o a destra durante l'assemblaggio.

L'approccio chiuso (montaggio su telaio): rappresenta un'unità con struttura in metallo altamente tradizionale. Spesso presenta un involucro in alluminio o acciaio perforato per il flusso d'aria passivo. Fissa questa unità direttamente alla piastra posteriore in metallo del mobile. Puoi anche montarlo direttamente sul telaio della macchina. Fornisce una soluzione di montaggio permanente e altamente sicura. Gli ingegneri utilizzano questo metodo efficace da decenni nelle apparecchiature di produzione pesante.

Nell'inquadrare il dibattito centrale tra un alimentatore chiuso e uno su guida DIN , consideralo come una questione di integrazione meccanica. Raramente si tratta di differenze di prestazioni elettriche. Entrambi gli stili possono fornire alimentazione CC altamente stabile. La tua disposizione fisica determina il vincitore. Anche il flusso di lavoro di assemblaggio gioca un ruolo importante in questa scelta finale.

Dimensioni di valutazione fondamentali per armadi di controllo

Dobbiamo valutare questi dispositivi attraverso diversi parametri fisici rigorosi. Non puoi fare affidamento solo sulle specifiche elettriche. Analizziamo le dimensioni fondamentali che colpiscono quotidianamente i costruttori di mobili.

Efficienza di installazione e costi di manodopera

Quanto velocemente puoi montare l"unità? Questa domanda influisce direttamente sul budget di produzione. La manodopera qualificata resta costosa.

Guida DIN: il meccanismo a scatto integrato riduce l'installazione a pochi secondi. Non hai bisogno di perforazioni. Non è necessario alcun tocco. I costruttori di pannelli preferiscono molto questo stile per un assemblaggio rapido. Agganciano semplicemente il labbro superiore alla guida metallica. Quindi fanno scattare in posizione la clip a molla inferiore. Un clic soddisfacente ti dice che è sicuro. Questo approccio senza strumenti elimina l’errore umano. Accelera enormemente la produzione in linea.

In allegato: questo stile richiede uno sforzo manuale notevolmente maggiore. Richiede una misurazione precisa sulla piastra posteriore. Devi segnare i fori, perforarli al centro e forare il metallo. Quindi, tocca i thread. Infine, pulisci i trucioli metallici. I trucioli metallici possono causare cortocircuiti catastrofici se lasciati indietro. Quindi avvitare manualmente l'unità. Questo processo aumenta notevolmente il tempo di lavoro per unità. Un flusso di lavoro di questo tipo difficilmente si adatta alla produzione di mobili in grandi volumi. Paghi sostanzialmente di più per il lavoro di assemblaggio nel tempo.

Utilizzo dello spazio e vincoli di alta densità

È necessario valutare come ciascuna unità occupa lo spazio fisico tridimensionale. Gli ingegneri spesso dimenticano la dimensione della profondità quando pianificano i layout.

Impronta e volume: le unità chiuse generalmente hanno un'impronta bidimensionale più ampia. Tuttavia, mantengono un profilo molto più basso. Abbracciano strettamente la piastra posteriore. Al contrario, le unità montate su rotaia sono più strette orizzontalmente. Risparmiano spazio prezioso sulla rotaia per altri componenti automatizzati. Tuttavia, possiedono un profilo di profondità più elevato. Sporgono molto più lontano nello spazio dell'armadio. È necessario assicurarsi che non colpiscano la porta dell'armadio quando è chiusa.

Regole di autorizzazione: è necessario seguire i requisiti di spaziatura obbligatori per entrambi gli stili. Una distanza adeguata previene pericolosi colli di bottiglia termici. I produttori in genere consigliano da 20 a 50 millimetri di spazio sopra e sotto le unità di convezione standard. Ignorare queste regole provoca un aumento della temperatura interna. Il calore elevato porta al guasto prematuro del condensatore. Consultare sempre la scheda tecnica specifica per i limiti di tolleranza prima di finalizzare i disegni CAD.

Gestione termica e flusso d"aria

Il calore rimane il nemico finale dei componenti elettronici. È necessario gestirlo in modo efficace per garantire la longevità.

Dinamiche di convezione: un alimentatore su guida DIN ben progettato sfrutta la convezione verticale naturale. Il calore sale verso l'alto attraverso i camini di raffreddamento interni. Questo flusso d'aria verticale raffredda i componenti interni in modo naturale. L'orientamento verticale aiuta perfettamente questo effetto camino. Il design promuove intrinsecamente un migliore raffreddamento passivo senza assistenza esterna.

Conduzione e aria forzata: le unità chiuse spesso fanno molto affidamento sulla conduzione. Trasferiscono il calore direttamente alla piastra posteriore in metallo freddo. A volte, le unità chiuse ad alto wattaggio richiedono ventole di raffreddamento CC integrate. Le ventole introducono parti mobili nel tuo sistema. Le parti mobili alla fine si guastano. La polvere ostruisce i cuscinetti della ventola nel tempo. È necessario utilizzare ventilatori per mantenere la temperatura operativa in condizioni di carichi pesanti, ma introducono nuovi rischi di manutenzione.

Standard su vibrazioni, urti e conformità

Lo stress meccanico gioca un ruolo enorme negli ambienti difficili. È necessario pianificare il movimento fisico.

Confrontare attentamente la stabilità di montaggio in ambienti ad alte vibrazioni. Pensa ai macchinari pesanti per lo stampaggio o alle applicazioni marittime a bordo delle navi. Le unità chiuse saldamente imbullonate spesso superano le clip a molla standard qui. Quattro viti rigide in acciaio semplicemente non si allentano facilmente. Resistono a forti forze G. Potrebbe essere necessario specificare staffe per binari metallici rinforzati se si sceglie il metodo modulare in queste impostazioni. Le clip di plastica economiche possono spezzarsi in caso di shock meccanico estremo.

Prestare molta attenzione alla conformità industriale. Acquisire familiarità con i requisiti standard UL508, UL61010-1 e UL62368-1. Entrambi i fattori di forma offrono modelli completamente conformi. È necessario verificare le certificazioni di sicurezza specifiche richieste per la regione di mercato prevista.

Approfondimento: quando specificare un alimentatore chiuso LRS

A volte, il montaggio tradizionale del telaio ha il senso più strategico. Esaminiamo uno specifico standard di settore per capirne il motivo.

Adattamento strategico: queste unità si rivelano ideali per apparecchiature OEM ad alto volume e sensibili ai costi. Gli ingegneri spesso integrano l'alimentatore direttamente nel telaio della macchina stessa. Saltano completamente il pannello di controllo separato e standardizzato. Questo montaggio diretto sulla macchina consente di risparmiare spazio prezioso. Elimina la necessità di una scatola elettrica esterna. Lo vedi spesso nelle stampanti 3D, nei router CNC e nei distributori automatici.

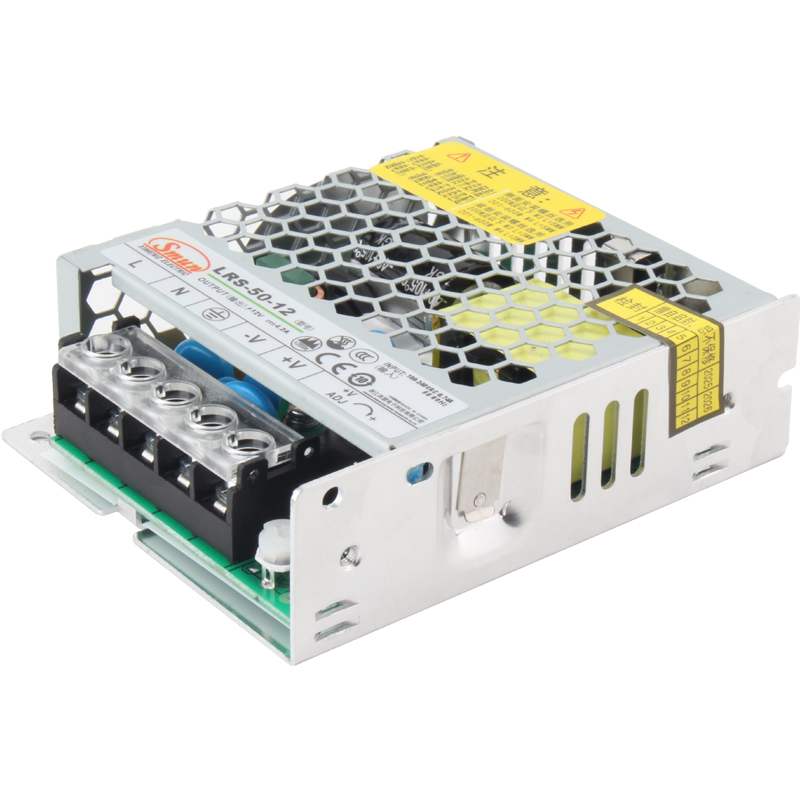

Focus sulle parole chiave: dobbiamo analizzare la serie di alimentatori in scatola LRS . Si pone come punto di riferimento standard assoluto del settore. Fornisce potenza economica e a basso profilo in modo affidabile. Gli ingegneri si affidano a questa serie in tutto il mondo per compiti di automazione generali.

Vantaggi: Ottieni un rapporto prezzo-watt estremamente competitivo. Beneficerai anche di un profilo eccezionalmente basso. Molti modelli misurano meno di 30 millimetri di spessore. Questo fattore di forma 1U aiuta moltissimo negli spazi verticali ristretti. Puoi nasconderli facilmente dietro display interattivi. Puoi infilarli all'interno di pannelli operatore poco profondi dove i blocchi tradizionali non riescono a adattarsi.

Limitazioni: li troverai molto più lenti da sostituire sul campo. I tecnici della manutenzione devono rimuovere manualmente le viti di montaggio in spazi angusti. Offrono inoltre un'integrazione meno nativa con i circuiti di controllo industriali standard. Mancano delle caratteristiche di ponte modulare presenti sulle controparti montate su rotaia. Non è possibile collegarli a margherita in modo così pulito.

Manutenzione del ciclo di vita e budget hardware

Dobbiamo analizzare le implicazioni finanziarie della tua scelta nel tempo. Non limitarti a guardare l"ordine di acquisto iniziale. Guarda il ciclo di vita operativo.

Costo hardware iniziale: dobbiamo riconoscere francamente la realtà dei prezzi iniziali. Le unità chiuse sono generalmente dal 20% al 40% più economiche a livello di hardware. Questo significativo divario di prezzo li rende molto attraenti. I progetti con un budget limitato spesso adottano questo stile per impostazione predefinita. Quando costruisci diecimila macchine, il risparmio di venti dollari per unità ha un enorme impatto sui profitti.

Tempi di inattività e sostituzione: è necessario calcolare l'MTTR (Tempo medio di riparazione). La sostituzione di un alimentatore chiuso e imbullonato richiede molto tempo. È necessario spegnere completamente la macchina. Un tecnico deve svitare il telaio in modo sicuro. Devono ricablare attentamente le morsettiere. La sostituzione di un'unità montata su binario richiede pochi minuti. Basta sganciare l'unità rotta. Ritagli quello nuovo. Alcune unità ferroviarie premium sono dotate anche di morsettiere collegabili. Trasferisci immediatamente il blocco collegabile senza toccare i fili scoperti. Questa velocità consente di risparmiare centinaia di dollari in termini di tempi di inattività della fabbrica.

Scalabilità: le configurazioni ferroviarie consentono un'espansione futura incredibilmente semplice. È possibile aggiungere moduli di ridondanza in un secondo momento senza problemi. È possibile collegare batterie di backup DC UPS esattamente sullo stesso binario. Questa flessibilità rende il design del vostro armadio a prova di futuro. Le configurazioni imbullonate ti bloccano in un'impronta fisica rigida. Se in seguito avrai bisogno di più potenza, dovrai praticare nuovi fori.

Quadro decisionale: quale alimentatore è adatto alla tua applicazione?

Fai la tua scelta finale utilizzando criteri chiari. Abbiamo strutturato un"analisi pratica per guidarti.

Scegli guida DIN quando:

• Stai costruendo pannelli di automazione complessi e modulari con PLC, HMI e azionamenti motore.
• Il costo della manodopera manuale per l'assemblaggio supera di gran lunga la differenza iniziale del costo dell'hardware.
• Una rapida manutenzione sul campo e tempi di fermo macchina minimi rappresentano accordi sul livello di servizio fondamentali.
• Il layout del quadro elettrico è rigorosamente standardizzato attorno alle guide TS35 orizzontali.
• Prevedi di aver bisogno di ridondanza del sistema o di moduli di backup della batteria in futuro.

Scegliere Chiuso (montaggio su chassis) Quando:

• Stai progettando macchine autonome e integrate con rigorosi limiti di budget iniziale.
• La profondità del tuo mobile è fortemente limitata, quindi richiede una soluzione a profilo molto basso.
• L'unità dovrà affrontare shock meccanici estremi in cui i fermagli a molla in plastica potrebbero spostarsi.
• Si prevede di montare l'unità direttamente all'interno di uno chassis OEM anziché in una scatola elettrica.
• La tua applicazione non richiede frequenti sostituzioni sul campo o una rapida risoluzione dei problemi.

Riepilogo del confronto degli stili di montaggio

Esaminiamo i passaggi per verificare l"idoneità fisica prima dell"acquisto. Seguirle scrupolosamente per evitare costosi errori di assemblaggio.

1. Misura lo spazio disponibile sulla piastra posteriore in tutte e tre le dimensioni. Non dimenticare di misurare la profondità del mobile.
2. Controllare gli spazi di raffreddamento richiesti dal produttore sopra e sotto l'unità.
3. Aggiungere i valori di gioco alle dimensioni fisiche dell'unità. Assicurati che l'impronta totale sia ancora adatta al tuo layout.
4. Esaminare la curva di declassamento della temperatura ambiente. Assicurarsi che l'unità fornisca la piena potenza nominale alla temperatura interna prevista dell'armadio.
5. Confermare le posizioni della morsettiera. Assicurati che i percorsi di instradamento dei cavi rimangano chiari e facilmente accessibili per i tecnici.

Conclusione

La scelta tra questi due stili resta fondamentalmente una scelta di architettura meccanica. Rappresenta la strategia del ciclo di vita, non solo l"erogazione di energia. Entrambi i tipi forniscono una tensione stabile. Tuttavia, si integrano nel flusso di lavoro in modo diverso. Stai progettando un ecosistema fisico. Un layout coerente consente di risparmiare tempo sia durante l"assemblaggio che durante la manutenzione futura.

Ricordiamo ai tecnici di verificare meticolosamente le curve di declassamento termico. Controllare sempre i limiti delle dimensioni fisiche prima dell"approvvigionamento finale. Se ignorato, il calore distruggerà i componenti elettrici. Assicurati che il tuo mobiletto offra un adeguato spazio di respirazione per qualunque stile tu scelga. Non imballare le unità in modo troppo stretto.

Chiediamo agli acquirenti di rivedere attentamente i parametri specifici della scheda tecnica. Richiedi un"unità campione per il test fisico di adattamento all"interno del tuo prototipo di armadio. Consulta il tuo team tecnico-commerciale per preventivi accurati e informazioni sui tempi di consegna. Fai la tua scelta basandoti su solidi dati tecnici e non solo sulle abitudini del settore.

Domande frequenti

D: Posso montare un alimentatore in scatola su una guida DIN?

R: Sì, puoi adattarli utilizzando le staffe di montaggio aftermarket. Tuttavia, questo approccio aggiunge costi aggiuntivi e aumenta la profondità fisica dell"unità. Potrebbe anche avere un impatto negativo sulla dissipazione termica rispetto a un"unità nativa progettata specificamente per il montaggio su guida. Ti consigliamo di acquistare un"unità nativa quando possibile.

D: Gli alimentatori su guida DIN richiedono ventole di raffreddamento?

R: In genere no. La maggior parte dei modelli industriali sono progettati specificatamente per il raffreddamento a convezione naturale senza ventola. Questo design migliora notevolmente il tempo medio tra i guasti (MTBF) eliminando le parti mobili. I ventilatori spesso si rompono in ambienti industriali polverosi, quindi evitarli aumenta l"affidabilità.

D: Un alimentatore in scatola LRS è sicuro per i pannelli di controllo standard?

R: Sì, sono perfettamente sicuri a condizione che soddisfino le certificazioni di sicurezza richieste per la tua regione specifica. È necessario installarli con coperture di protezione dei terminali adeguate per evitare il contatto accidentale con i cavi sotto tensione. Le unità ferroviarie standard spesso avvolgono questi terminali per progettazione, quindi le unità chiuse richiedono un po" più di attenzione alla sicurezza tattile durante l"installazione.
