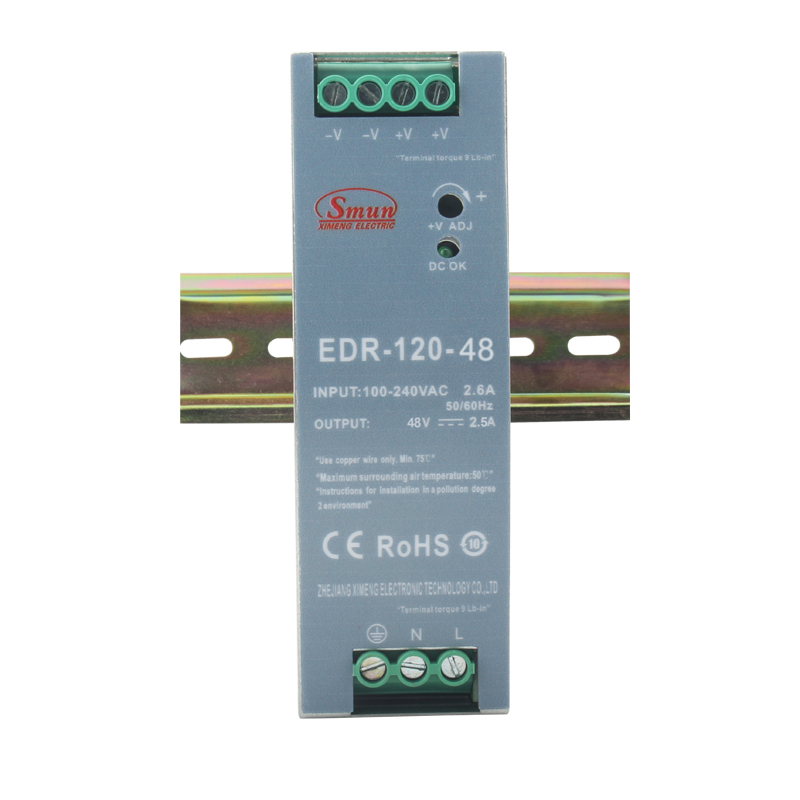

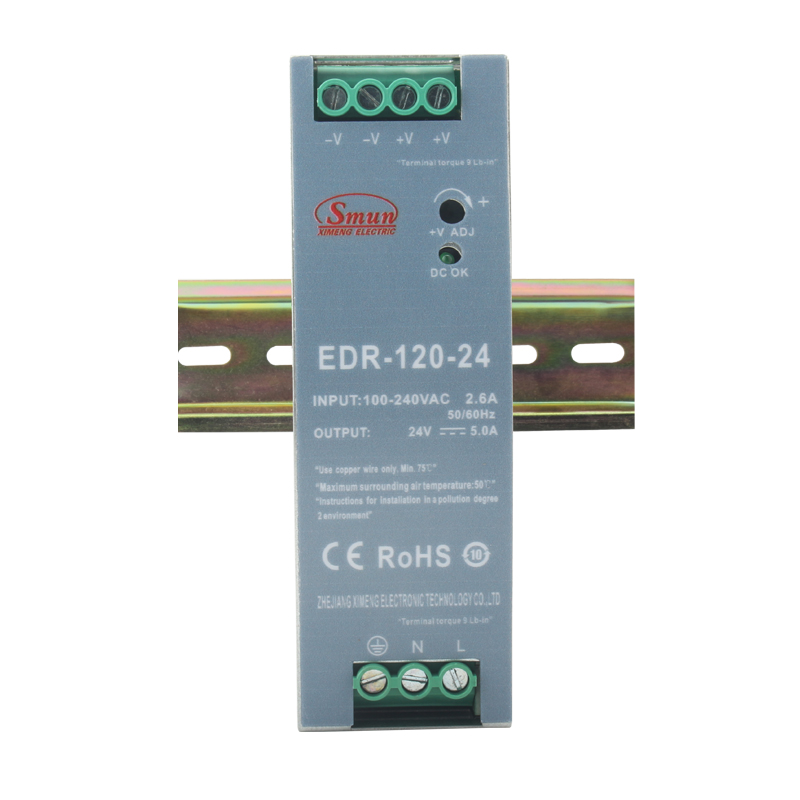

| Modello | EDR-120-12 | EDR-120-24 | EDR-120-48 |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-10A | 0-5a | 0-2.5a |
| Potenza nominale | 120 W | 120 W | 120 W |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V |
| Tolleranza di tensione | ± 2,0% | ± 1,0% | ± 1,0% |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% |
| Impostato, alzati tempo | 1200 ms, 60 ms/230 V CA 2000 ms, 60 ms/115 V CA (pieno carico) |
| Tieni il tempo | 16 ms/230 V CA 10 ms/115 V CA (pieno carico) |
| Ingresso | Gamma di tensione | 90~264VCA 120~370VCC |
| Frequenza | 47 ~ 63Hz |
| Efficienza | 85% | 87% | 88,5% |
| Corrente AC | 2,25 A/115 V CA 1,3 A/230 V CA |
| CURENT INRUSH | 20A/115VCA 35A/230VCA |
| Corrente di perdita | <1Ma / 240VAC |
| Protezione | Sovraccarico | Potenza di uscita nominale 105 ~ 130%. |
| Tirante di protezione: limitazione di corrente costante, ripristina automaticamente dopo la rimozione della condizione di guasto |
| Over tensione | 14-17 V | 29-33 V | 56-65 V |
| Tipo di protezione: interrompere la tensione O/P, rifornire per recuperare |
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore |
| Ambiente | Temperatura di lavoro | -20~ +60℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN) |
| Umidità funzionante | 20 ~ 90% di RH non condensando |
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH |
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibrazione | Componente ： 10 ~ 500Hz, 2G 10min./1 Ciclo ， 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 |
Sicurezza
| Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) |
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH |
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A |
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 |
| Altri | Mtbf | ≥474,6K ore MIL-HDBK-217F(25℃) |
| Dimensione | 40*125,2*113,5 mm (L*L*A) |
| Imballaggio | 0,6 Kg; 20 pezzi/13 kg/1,16 CUFT |
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. |
