| Modello | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-120-48 |
| Produzione | Tensione CC | 12V | 15 V | 24 V | 36V | 48 V |
| Intervallo corrente | 0-12,5 A | 0-10A | 0-6,3 A | 0-4,2 A | 0-3,2 A |
| Potenza nominale | 150 W | 150 W | 151,2 W | 151,2 W | 153,6 W |
| Rumore di ondulazione (massimo) | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | 200mVp-p |
| Intervallo regolazione tensione | 10,5~13,8 V | 13,5~18 V | 21,6~28,8 V | 32,4~39,6 V | 43,2~52,8 V |
| Tolleranza di tensione | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regolamento di linea | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Regolazione del carico | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Impostazione, tempo di salita | 500 ms, 30 ms/230 V CA 500 ms, 30 ms/115 V CA (pieno carico) |
| Aspetta il tempo | 40 ms/230 V CA 35 ms/115 V CA (pieno carico) |
| Ingresso | Intervallo di tensione | 85 ~132 VCA/170~264 VCA selezionato tramite interruttore 240~373 V CC (accensione 230 V CA) |
| Frequenza | 47~63Hz |
| Efficienza | 87,5% | 88,5% | 89% | 89% | 90% |
| Corrente CA | 3 A/115 V CA 1,7 A/230 V CA |
| Corrente di spunto | AVVIAMENTO A FREDDO: 60A/230VAC |
| Corrente di dispersione | <0,75 mA/240 V CA |
| Protezione | Sovraccarico | Potenza di uscita nominale 110 ~ 150%. |
| Tirante di protezione: modalità singhiozzo, si ripristina automaticamente dopo aver rimosso la condizione di guasto |
| Sovratensione | 13,8~16,2 V | 18,8~21,8 V | 28,8~33,6 V | 41,4~48,6 V | 55,2~64,8 V |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare |
| Ambiente | Temperatura di lavoro | -20 ~ +70℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN) |
| Umidità di lavoro | 20 ~ 90% UR senza condensa |
| Temp.Umidità di conservazione | -45 ~ +85 ℃, 20 ~ 95% di umidità relativa senza condensa |
| Coefficiente di temp | ±0,03%/℃ (0 ~ 50℃) |
| Vibrazione | 10~500Hz,2G 10 min/1 ciclo,60min.ogni asse XYZ |
Sicurezza
| Standard di sicurezza | Approvato GB4943.1,EN60950.1 |
| Resistere alla tensione | I/PO/P:1,5KVAC I/P-FG:1,5KVAC O/P-FG:0,5KVAC |
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG: 100 M Ohm/500 V CC/25 ℃/70% umidità relativa |
| Emissioni EMC | EN61000-3-2:2014/EN61000-3-3:2013 |
| Immunità EMC | EN55032:2015/EN55035:2017/60950-1 |
| Altri | MTBF | ≥720,6K ore MIL-HDBK-217F(25℃) |

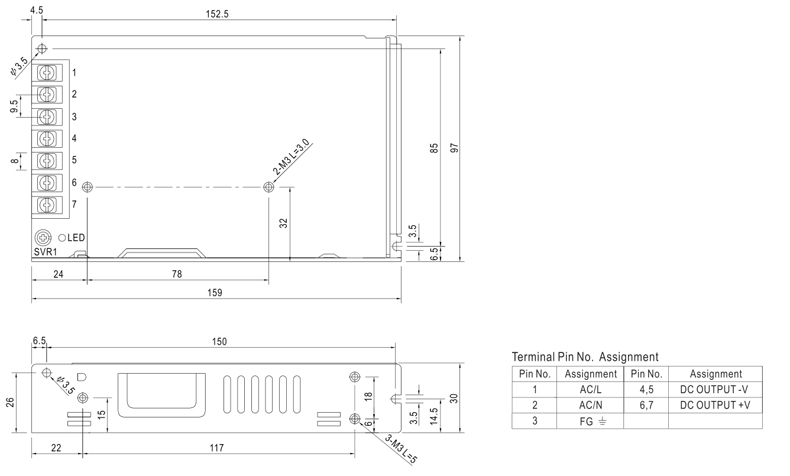

| Dimensione | 159*97*30 mm (L*L*A) |
| Imballaggio | 0,48Kg; 30 pezzi/15,4 kg/CTN |
| Nota | 1.Tutti i parametri NON specificatamente menzionati sono misurati con ingresso di 230 V CA, carico nominale e 25 ℃ di temperatura ambiente. 2. Il rumore di ripple viene misurato a 20 MHz di larghezza di banda utilizzando un doppino intrecciato da 12' terminato con condensatori paralleli da 0,1 uf e 47 uf. 3.La tolleranza include la tolleranza di impostazione, la regolazione della linea e la regolazione del carico. 4.L'uscita di declassamento è necessaria in caso di bassa tensione di ingresso. Per i dettagli fare riferimento alla curva di declassamento. 5.L'alimentatore deve essere considerato come parte dei componenti del sistema. Tutti i test EMC testeranno i campioni su una piastra di ferro con uno spessore di 1 mm, una lunghezza di 360 mm e una larghezza di 36 mm. 6.Per ulteriori dettagli, contattare il servizio clienti SMUN. |
