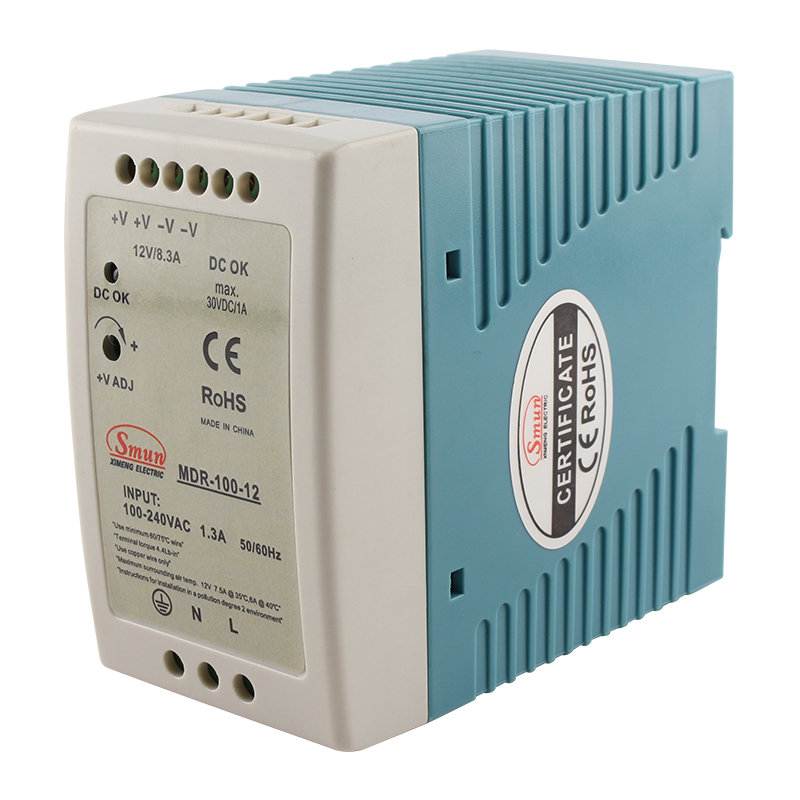

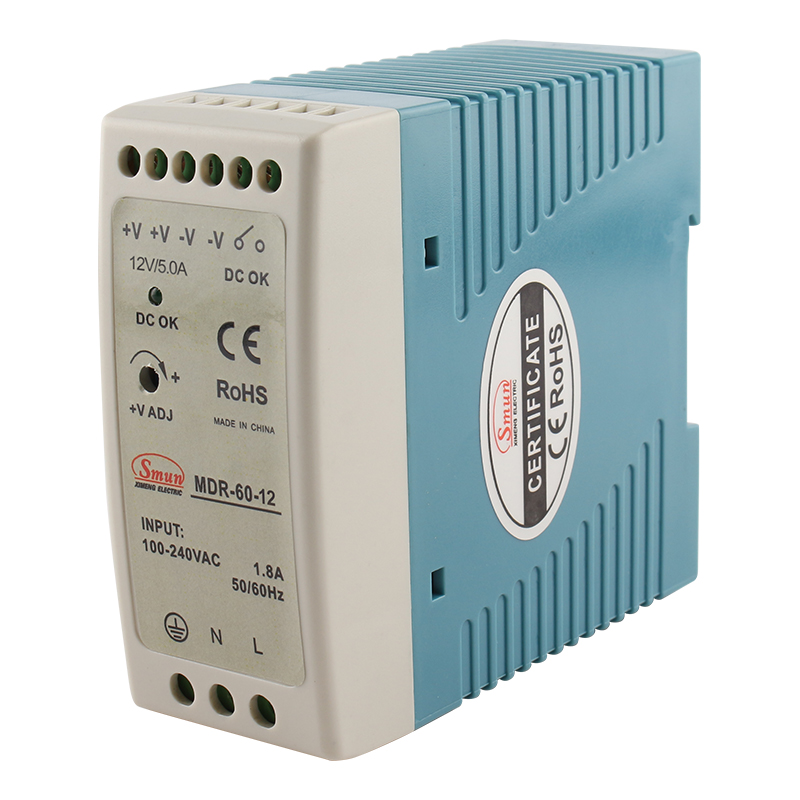

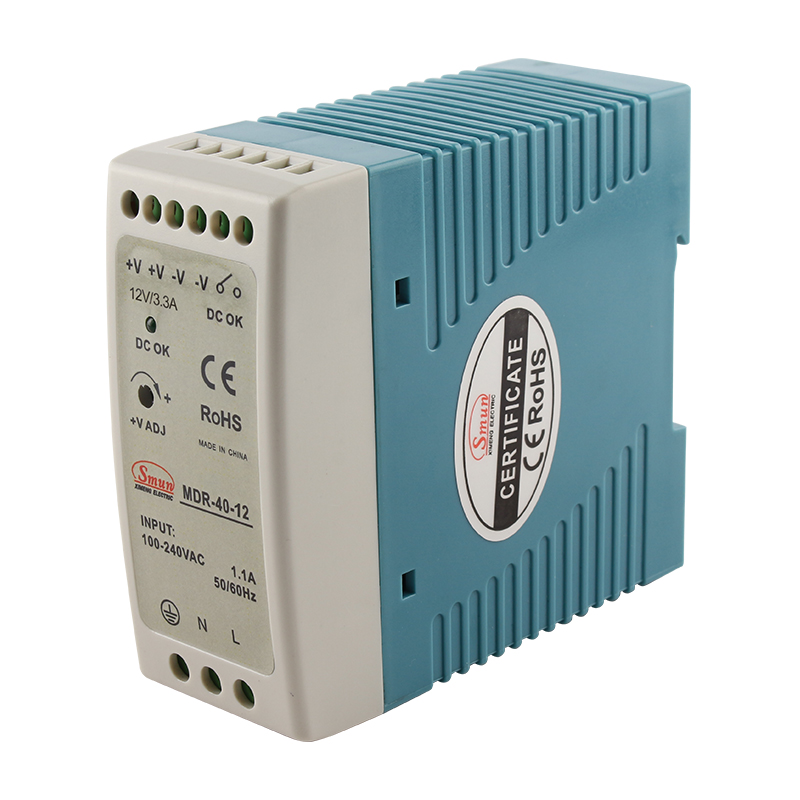

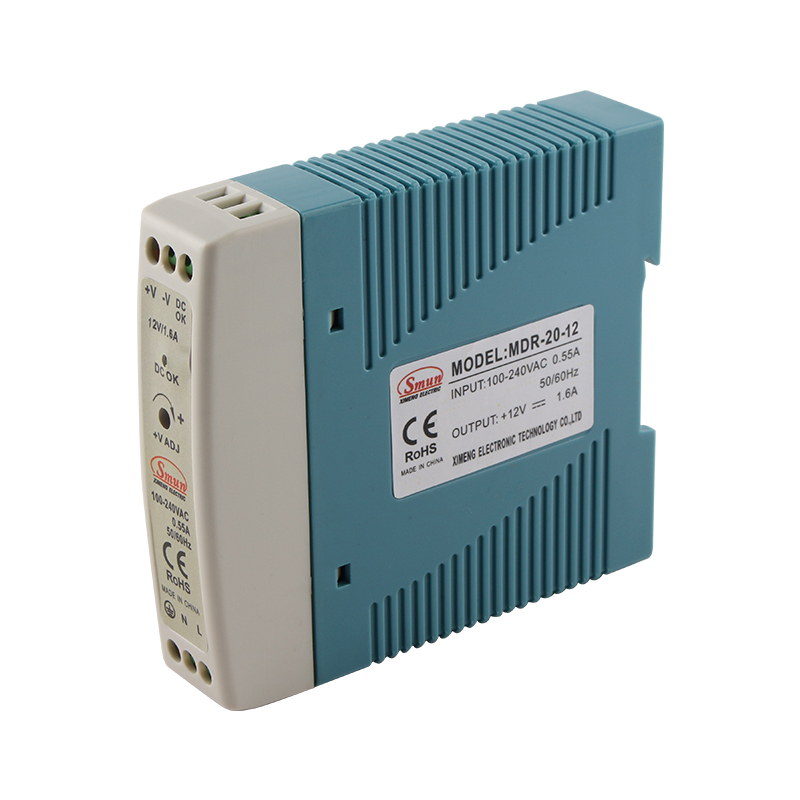

Alimentatore industriale su guida Din sottile a uscita singola serie MDR da 10 W a 100 W

Condividi su:

Alimentatore industriale su guida Din sottile a uscita singola serie MDR da 10 W a 100 W

Potenza:
10W~96W
Caratteristiche :
Custodia in plastica, ultra sottile
1∅, ingresso a gamma completa
Consumo energetico a vuoto <0,75 W~1 W
Montaggio su binario industriale TS-35 / 7,5 o 15
Funzione PFC attiva incorporata
Uscita segnale CC OK (MDR-10/20)
Contatto relè CC OK (MDR-40/60/100)
Classe I, Div 2 Aree pericolose T4 (MDR-40/60)

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Modello:
MDR
marchio prodotto:
SMUN

Descrizione:

MDR è un alimentatore switching ad alte prestazioni montato su guida DIN, progettato specificamente per applicazioni industriali, che fornisce un'uscita CC stabile e ideale per l'installazione in armadi di controllo o altri spazi compatti che richiedono un'efficiente conversione di potenza.

Serie	Potenza (W)	Ingresso (VAC)	Uscita (VCC)	Dimensioni (mm)	Garanzia (anni)
MDR-10		85-264	5,12,15,24	22,5X90X100	3
MDR-20	20		5,12,15,24	22,5X90X100
MDR-40	40		5,12,24,48	40X90X100
MDR-60	60		5,12,24,48	40X90X100
MDR-100	100		12,24,48	55X90X100

Caratteristiche:

Potenza nominale: l'MDR offre una potenza di uscita che soddisfa i requisiti di potenza di carichi di medie dimensioni.
Tensione di ingresso: supporta un'ampia gamma di tensioni di ingresso CA, in genere da 85 V CA a 264 V CA, garantendo un funzionamento stabile attraverso diversi standard di tensione globali.
Configurazione di uscita: disponibile con varie opzioni di tensione di uscita, con il modello MDR menzionato che fornisce un'uscita di 5 V, 12 V, 24 V CC, 48 V, su misura per dispositivi che richiedono esigenze di tensione specifiche.
Design ultrasottile: l'alimentatore è progettato pensando all'efficienza spaziale, caratterizzato da un profilo ultrasottile che facilita l'installazione in spazi limitati.
Metodo di montaggio: utilizza il montaggio su guida DIN standard (comunemente TS35/75 o TS35/15), consentendo installazione e manutenzione rapide.
Alta efficienza: vanta un'elevata efficienza di conversione, riducendo la perdita di energia e contribuendo al risparmio energetico.
Funzioni di protezione: incorpora meccanismi di protezione da sovraccarico, cortocircuito e sovratensione per garantire la sicurezza sia dell'alimentatore che delle apparecchiature collegate.
Versioni wireless: alcuni modelli offrono configurazioni wireless, senza cavi di uscita, consentendo agli utenti di effettuare il cablaggio in base alle proprie esigenze specifiche.
Filtro EMI: dotato di un filtro EMI interno per sopprimere efficacemente le interferenze elettromagnetiche e migliorare la compatibilità elettromagnetica.
Ambiente operativo: adatto per un'ampia gamma di temperature operative, garantendo un funzionamento stabile a lungo termine in ambienti industriali.

Applicazioni:

Automazione industriale: alimenta PLC, sensori, attuatori, HMI e altri sistemi di controllo industriale.
Sorveglianza di sicurezza: adatta per alimentare telecamere CCTV, sistemi di controllo degli accessi, sistemi di allarme e altre apparecchiature di sicurezza.
Illuminazione a LED: funge da driver LED, fornendo alimentazione a sistemi di illuminazione industriali o commerciali.
Apparecchiature per le telecomunicazioni: forniscono alimentazione CC stabile a switch di rete, router, server e altre infrastrutture di telecomunicazione.
Strumentazione: offre un supporto di alimentazione preciso per apparecchiature di laboratorio, strumenti di misura e dispositivi simili.

Specifiche:

Modello		MDR-20-12	MDR-20-24	MDR-20-48
Produzione	Tensione DC	12v	24 V.	48v
	Intervallo attuale	0-1,67 A	0-1A	0-0,4 A
	Potenza nominale	20 W	24W	19,2 W
	Rumore ondulato (max)	120MVP-P	150MVP-P	180mvp-p
	Tensione agg.Range	10,8 ~ 13.2v	21.6 ~ 26.4v	43,2 ~ 52,8 V.
	Tolleranza di tensione	± 1,0%	± 1,0%	± 1,0%
	Regolazione della linea	± 1,0%	± 1,0%	±0,2%
	Regolazione del carico	± 1,0%	± 1,0%	± 0,5%
	Impostato, alzati tempo	500 ms, 30 ms/230 V CA 1000 ms, 30 ms/115 V CA (pieno carico)
	Tieni il tempo	50 ms/230 V CA 20 ms/115 V CA (pieno carico)
Ingresso	Gamma di tensione	85 ~264 V CA 124 ~ 370 V CC
	Frequenza	47 ~ 63Hz
	Efficienza	80%	80%	84%
	Corrente AC	0,55 A/115 V CA 0,35 A/230 V CA
	CURENT INRUSH	20A/115VAC 40A/230VAC
	Corrente di perdita	<1Ma / 240VAC
Protezione	Sovraccarico	Potenza di uscita nominale 105~160
		Tipo di protezione: modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto.
	Over tensione	13,8 ~ 16.2v	28,5~33,8 V	41.4 ~ 48.6V
		Tipo di protezione: spegnimento della tensione di alimentazione, ripristino automatico dopo la rimozione della condizione di guasto
Funzione	Segnale attivo DC OK (max.)	9~13,5 V/40 mA	18~27 V/20 mA	41~54 V/10 mA
Ambiente	Temperatura di lavoro	-20~ +70℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN)
	Umidità funzionante	20 ~ 90% di RH non condensando
	Temp.umidità di archiviazione	-20 ~ +85 ℃, 10 ~ 90% di umidità relativa
	TEMP.COEFFICE	± 0,03%/℃ (0 ~ 50 ℃)
	Vibrazione	Componente ： 10 ~ 500Hz, 2G 10min./1 Ciclo ， 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6
Sicurezza	Standard di sicurezza	Rispettare gli standard di sicurezza CE e GB4943.1
	Resistere alla tensione	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistenza all'isolamento	I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH
	Emissione EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Immunità EMC	EN55032:2015/EN55035:2017/60950-1
Altri	Mtbf	236,9k ore MIL-HDBK-217F(25℃)
	Dimensione	22,590100 mm (LLA)
	Imballaggio	0,19 Kg; 72 pezzi/14,7 kg/0,91 CUFT
Nota	1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: include la configurazione della tolleranza, la regolazione della linea e la regolazione del carico. 4. L'uscita deve essere ridotta in condizioni di bassa tensione di ingresso, fare riferimento al grafico della curva di declassamento per i dettagli. 5. La durata del tempo di configurazione viene misurata al primo avvio a freddo. L'accensione/spegnimento dell'alimentazione può aumentare il tempo di configurazione. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli.

Modello		MDR-40-12	MDR-40-24	MDR-40-48
Produzione	Tensione DC	12v	24 V.	48v
	Intervallo attuale	0-3.4a	0-1,7 A	0-0,83 A
	Potenza nominale	40,8 W	40,8 W	39,8 W
	Rumore ondulato (max)	120MVP-P	150MVP-P	180mvp-p
	Tensione agg.Range	10,8 ~ 13.2v	21.6 ~ 26.4v	43,2 ~ 52,8 V.
	Tolleranza di tensione	± 1,0%	± 1,0%	± 1,0%
	Regolazione della linea	± 1,0%	± 1,0%	±0,2%
	Regolazione del carico	± 1,0%	± 1,0%	± 0,5%
	Impostato, alzati tempo	500 ms, 30 ms/230 V CA 1000 ms, 30 ms/115 V CA (pieno carico)
	Tieni il tempo	50 ms/230 V CA 20 ms/115 V CA (pieno carico)
Ingresso	Gamma di tensione	85 ~264 V CA 124 ~ 370 V CC
	Frequenza	47 ~ 63Hz
	Efficienza	76%	80%	84%
	Corrente AC	0,55 A/115 V CA 0,35 A/230 V CA
	CURENT INRUSH	20A/115VAC 40A/230VAC
	Corrente di perdita	<1Ma / 240VAC
Protezione	Sovraccarico	105 ~ 160% di potenza di uscita valutata
		Tipo di protezione: modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto.
	Over tensione	13,8 ~ 16.2v	28,5~33,8 V	41.4 ~ 48.6V
		Tipo di protezione: spegnimento della tensione di alimentazione, ripristino automatico dopo la rimozione della condizione di guasto
Funzione	Segnale attivo DC OK (max.)	9~13,5 V/40 mA	18~27 V/20 mA	41~54 V/10 mA
Ambiente	Temperatura di lavoro	-20~ +70℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN)
	Umidità funzionante	20 ~ 90% di RH non condensando
	Temp.umidità di archiviazione	-20 ~ +85 ℃, 10 ~ 90% di umidità relativa
	TEMP.COEFFICE	± 0,03%/℃ (0 ~ 50 ℃)
	Vibrazione	Componente ： 10 ~ 500Hz, 2G 10min./1 Ciclo ， 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6
Sicurezza	Standard di sicurezza	Rispettare gli standard di sicurezza CE e GB4943.1
	Resistere alla tensione	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistenza all'isolamento	I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH
	Emissione EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Immunità EMC	EN55032:2015/EN55035:2017/60950-1
Altri	Mtbf	>327,9k ore MIL-HDBK-217F(25℃)
	Dimensione	4090100 mm (LLA)
	Imballaggio	0,25Kg
Nota	1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: include la configurazione della tolleranza, la regolazione della linea e la regolazione del carico. 4. L'uscita deve essere ridotta in condizioni di bassa tensione di ingresso, fare riferimento al grafico della curva di declassamento per i dettagli. 5. La durata del tempo di configurazione viene misurata al primo avvio a freddo. L'accensione/spegnimento dell'alimentazione può aumentare il tempo di configurazione. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli.

Modello		MDR-60-12	MDR-60-24	MDR-60-48
Produzione	Tensione DC	12v	24 V.	48v
	Intervallo attuale	0-5a	0-2.5a	0-1.25a
	Potenza nominale	60W	60W	60W
	Rumore ondulato (max)	120MVP-P	150MVP-P	180mvp-p
	Tensione agg.Range	10,8 ~ 13.2v	21.6 ~ 26.4v	43,2 ~ 52,8 V.
	Tolleranza di tensione	± 1,0%	± 1,0%	± 1,0%
	Regolazione della linea	± 1,0%	± 1,0%	±0,2%
	Regolazione del carico	± 1,0%	± 1,0%	± 0,5%
	Impostato, alzati tempo	500 ms, 30 ms/230 V CA 1000 ms, 30 ms/115 V CA (pieno carico)
	Tieni il tempo	50 ms/230 V CA 20 ms/115 V CA (pieno carico)
Ingresso	Gamma di tensione	85 ~264 V CA 124 ~ 370 V CC
	Frequenza	47 ~ 63Hz
	Efficienza	76%	80%	84%
	Corrente AC	0,55 A/115 V CA 0,35 A/230 V CA
	CURENT INRUSH	20A/115VAC 40A/230VAC
	Corrente di perdita	<1Ma / 240VAC
Protezione	Sovraccarico	105 ~ 160% di potenza di uscita valutata
		Tipo di protezione: modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto.
	Over tensione	13,8 ~ 16.2v	28,5~33,8 V	41.4 ~ 48.6V
		Tipo di protezione: spegnimento della tensione di alimentazione, ripristino automatico dopo la rimozione della condizione di guasto
Funzione	Segnale attivo DC OK (max.)	9~13,5 V/40 mA	18~27 V/20 mA	41~54 V/10 mA
Ambiente	Temperatura di lavoro	-20~ +70℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN)
	Umidità funzionante	20 ~ 90% di RH non condensando
	Temp.umidità di archiviazione	-20 ~ +85 ℃, 10 ~ 90% di umidità relativa
	TEMP.COEFFICE	± 0,03%/℃ (0 ~ 50 ℃)
	Vibrazione	Componente ： 10 ~ 500Hz, 2G 10min./1 Ciclo ， 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6
Sicurezza	Standard di sicurezza	Rispettare gli standard di sicurezza CE e GB4943.1
	Resistere alla tensione	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistenza all'isolamento	I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH
	Emissione EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Immunità EMC	EN55032:2015/EN55035:2017/60950-1
Altri	Mtbf	>299,2k ore MIL-HDBK-217F(25℃)
	Dimensione	4090100 mm (LLA)
	Imballaggio	0,25Kg
Nota	1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: include la configurazione della tolleranza, la regolazione della linea e la regolazione del carico. 4. L'uscita deve essere ridotta in condizioni di bassa tensione di ingresso, fare riferimento al grafico della curva di declassamento per i dettagli. 5. La durata del tempo di configurazione viene misurata al primo avvio a freddo. L'accensione/spegnimento dell'alimentazione può aumentare il tempo di configurazione. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli.

Modello		MDR-100-12	MDR-100-24	MDR-100-48
Produzione	Tensione DC	12v	24 V.	48v
	Intervallo attuale	0-8.3a	0-4.2a	0-2.1a
	Potenza nominale	99.6w	100,8 W.	100,5 W.
	Rumore ondulato (max)	120MVP-P	150MVP-P	180mvp-p
	Tensione agg.Range	10,8 ~ 13.2v	21.6 ~ 26.4v	43,2 ~ 52,8 V.
	Tolleranza di tensione	± 1,0%	± 1,0%	± 1,0%
	Regolazione della linea	± 1,0%	± 1,0%	±0,2%
	Regolazione del carico	± 1,0%	± 1,0%	± 0,5%
	Impostato, alzati tempo	500 ms, 30 ms/230 V CA 1000 ms, 30 ms/115 V CA (pieno carico)
	Tieni il tempo	50 ms/230 V CA 20 ms/115 V CA (pieno carico)
Ingresso	Gamma di tensione	85 ~264 V CA 124 ~ 370 V CC
	Frequenza	47 ~ 63Hz
	Efficienza	76%	80%	84%
	Corrente AC	0,55 A/115 V CA 0,35 A/230 V CA
	CURENT INRUSH	20A/115VAC 40A/230VAC
	Corrente di perdita	<1Ma / 240VAC
Protezione	Sovraccarico	105 ~ 160% di potenza di uscita valutata
		Tipo di protezione: modalità singhiozzo, ripristina automaticamente dopo la rimozione della condizione di guasto.
	Over tensione	13,8 ~ 16.2v	28,5~33,8 V	41.4 ~ 48.6V
		Tipo di protezione: spegnimento della tensione di alimentazione, ripristino automatico dopo la rimozione della condizione di guasto
Funzione	Segnale attivo DC OK (max.)	9~13,5 V/40 mA	18~27 V/20 mA	41~54 V/10 mA
Ambiente	Temperatura di lavoro	-20~ +70℃ (fare riferimento alla curva di declassamento come scheda tecnica di SMUN)
	Umidità funzionante	20 ~ 90% di RH non condensando
	Temp.umidità di archiviazione	-20 ~ +85 ℃, 10 ~ 90% di umidità relativa
	TEMP.COEFFICE	± 0,03%/℃ (0 ~ 50 ℃)
	Vibrazione	Componente ： 10 ~ 500Hz, 2G 10min./1 Ciclo ， 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6
Sicurezza	Standard di sicurezza	Rispettare gli standard di sicurezza CE e GB4943.1
	Resistere alla tensione	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Resistenza all'isolamento	I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH
	Emissione EMC	EN61000-3-2: 2014/EN61000-3-3: 2013
	Immunità EMC	EN55032:2015/EN55035:2017/60950-1
Altri	Mtbf	>346k ore MIL-HDBK-217F(25℃)
	Dimensione	5590100mm (LLA)
	Imballaggio	0,45Kg
Nota	1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: include la configurazione della tolleranza, la regolazione della linea e la regolazione del carico. 4. L'uscita deve essere ridotta in condizioni di bassa tensione di ingresso, fare riferimento al grafico della curva di declassamento per i dettagli. 5. La durata del tempo di configurazione viene misurata al primo avvio a freddo. L'accensione/spegnimento dell'alimentazione può aumentare il tempo di configurazione. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli.
