DSP
SMUN
Descrizione:

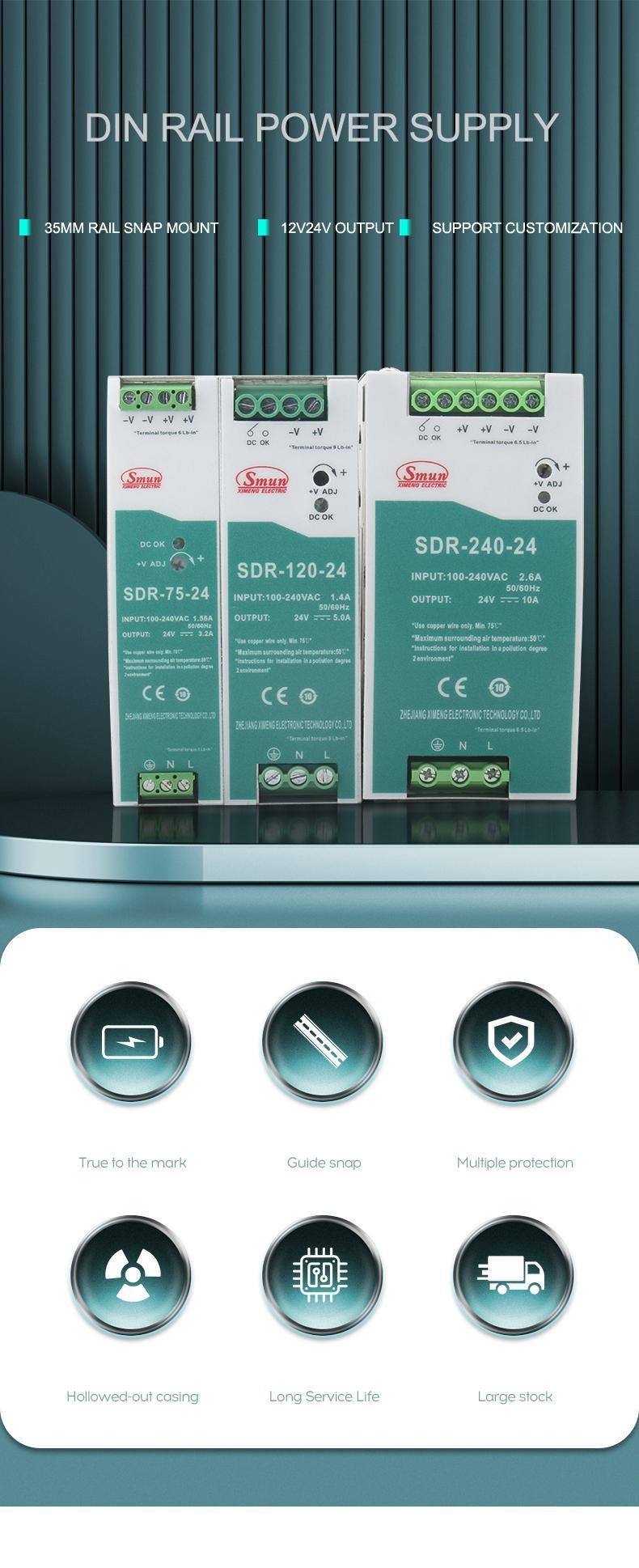

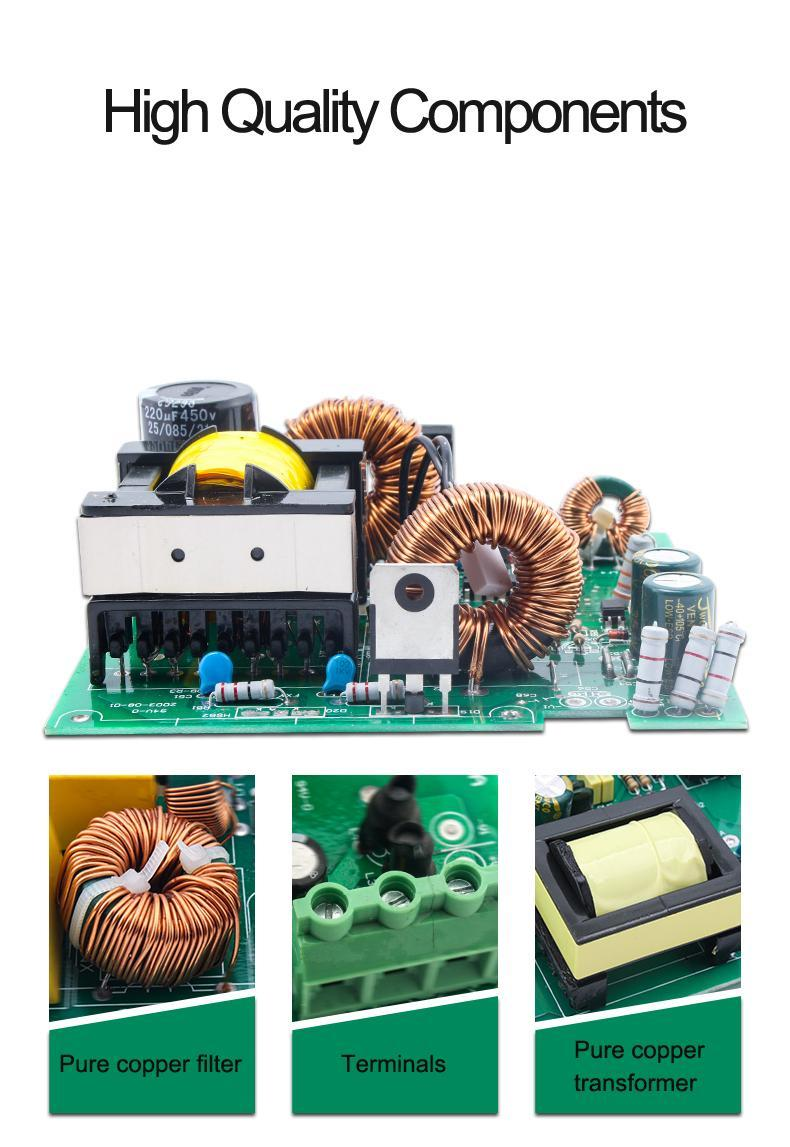

La serie SDR è un alimentatore con interruttore montato su guida DIN, ampiamente utilizzato, tra gli altri, nel controllo industriale, nelle apparecchiature di automazione, nella strumentazione, nei dispositivi di comunicazione e nelle applicazioni di illuminazione a LED. Ecco una panoramica delle sue caratteristiche e specifiche principali:
| Serie | Potenza (W) | Ingresso (VAC) | Uscita (VCC) | Dimensioni (mm) | Garanzia (anni) |
| DSP-75 | 75 | 90-264 | 12,24,48 | 32X125,2X102 | 3 |
| DSP-120 | 120 | 12,24,48 | 40X125,2X113,5 | ||
| DSP-240 | 240 | 24,48 | 63X125,2X113,5 | ||
| SDR-480 | 480 | 24,48 | 85,5X125,2X128,5 |
Ampio intervallo di tensione in ingresso : la serie SDR è progettata con un ampio intervallo di tensione in ingresso, che in genere copre 85-264 V CA o 100-370 V CC, consentendole di funzionare stabilmente in vari standard elettrici globali, migliorandone così la versatilità e la flessibilità.
Alta efficienza: essendo un alimentatore ad alta efficienza energetica, l'SDR raggiunge in genere un'efficienza di conversione superiore all'80%, con alcuni modelli anche superiore. Ciò non solo riduce il consumo energetico, ma riduce anche i costi operativi e l’impatto ambientale.
Basso consumo energetico a vuoto: conformi agli standard come ErP Lotto 6, questi alimentatori hanno un assorbimento energetico minimo quando sono scarichi o leggermente caricati, in linea con i requisiti ecologici di risparmio energetico.
Meccanismi di protezione completi: oltre alle protezioni di base come protezione da cortocircuito (SCP), protezione da sovratensione (OVP) e protezione da sovraccarico (OLP), l'SDR-240 può anche essere dotato di protezione da sovratemperatura (OTP), garantendo l'interruzione automatica dell'uscita in condizioni anomale per prevenire danni.
Certificazioni internazionali: questi prodotti in genere superano numerose certificazioni di sicurezza internazionali, tra cui CE, TÜV, tra le altre, garantendo la qualità e la sicurezza del prodotto per le applicazioni del mercato globale.
Tensione di uscita regolabile: alcuni modelli potrebbero offrire la regolazione fine della tensione di uscita, consentendo agli utenti di regolare la tensione di uscita in base alle esigenze specifiche, aumentando la flessibilità.

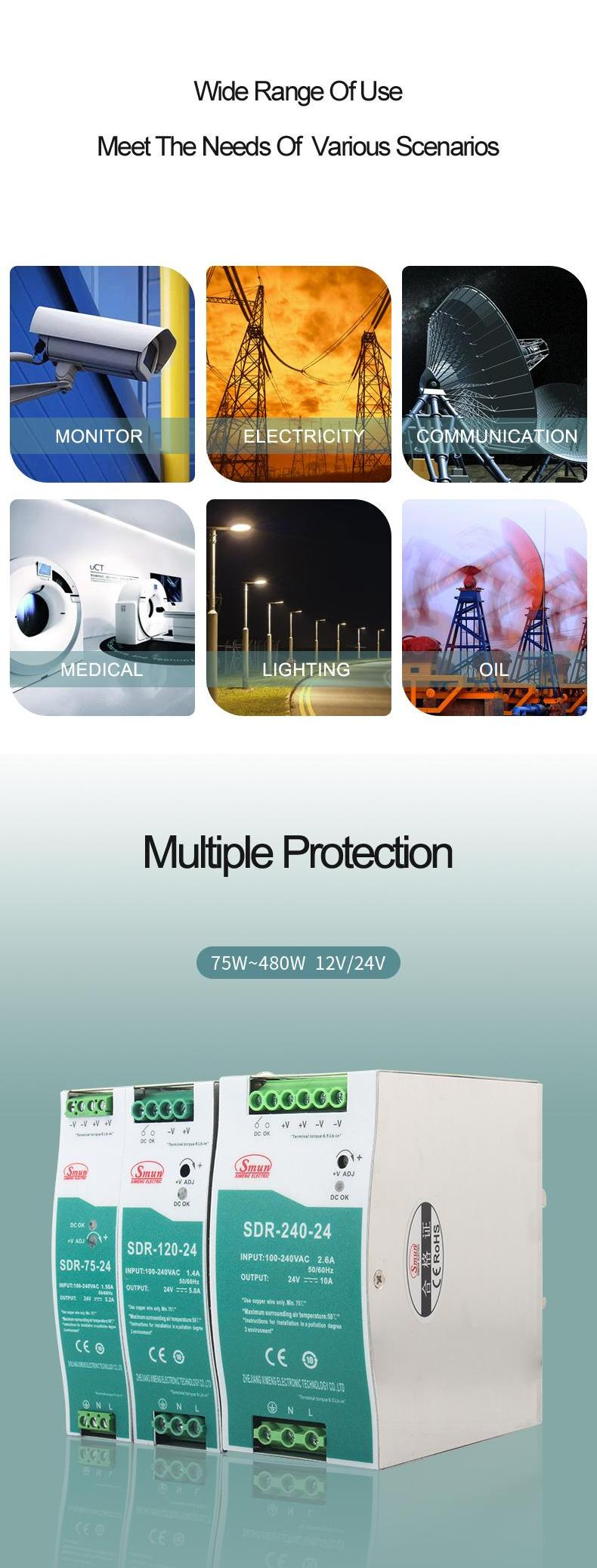

Automazione industriale: fornisce alimentazione CC stabile per controlli PLC, sensori, attuatori e altre apparecchiature di automazione industriale.
Sicurezza e sorveglianza: alimenta telecamere CCTV, sistemi di controllo degli accessi, sistemi di allarme e altri dispositivi di sicurezza, garantendo un funzionamento ininterrotto 24 ore su 24, 7 giorni su 7.
Illuminazione a LED: adatta per sistemi di illuminazione a LED per interni ed esterni, in particolare per strisce LED e apparecchi che richiedono un azionamento a tensione costante.
Apparecchiature per le telecomunicazioni: forniscono alimentazione a router, switch, punti di accesso wireless e altre infrastrutture di telecomunicazione, garantendo la stabilità della trasmissione dei dati.
Sistemi di strumentazione e controllo: utilizzati in vari strumenti di misura, sistemi di controllo dell'automazione, forniscono alimentazione a controller, display, ecc.
Dispositivi medici: sebbene non tutti i modelli SDR-240 siano adatti per dispositivi medici, alcuni modelli certificati possono essere utilizzati per l'alimentazione ausiliaria in strumenti medici come dispositivi di monitoraggio e apparecchiature terapeutiche su piccola scala.
Specifiche:
| Modello | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-6.3a | 0-3,2 A | 0-1.6A | |
| Potenza nominale | 75.6W | 76.8W | 76.8W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 80 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 88,5% | 89% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 479,8k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 32*125,2*102 mm (L*L*A) | |||
| Imballaggio | 0,51Kg; 28 pezzi/15,3 Kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||
| Modello | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-10A | 0-5a | 0-2.5a | |
| Potenza nominale | 120 W | 120 W | 120 W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 20 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 85% | 88% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 292,1k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 40*125,2*113,5 mm (L*L*A) | |||
| Imballaggio | 0,67Kg; 28 pezzi/15,3 Kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||
| Modello | SDR-240-12 | SDR-240-24 | SDR-240-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-20A | 0-10A | 0-5a | |
| Potenza nominale | 240 W | 240 W | 240 W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 20 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 85% | 88% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 292,1k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 63*125,2*113,5 mm (L*L*A) | |||
| Imballaggio | 1,03 Kg; 12 pezzi/13,4 kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||
Descrizione:
La serie SDR è un alimentatore con interruttore montato su guida DIN, ampiamente utilizzato, tra gli altri, nel controllo industriale, nelle apparecchiature di automazione, nella strumentazione, nei dispositivi di comunicazione e nelle applicazioni di illuminazione a LED. Ecco una panoramica delle sue caratteristiche e specifiche principali:
| Serie | Potenza (W) | Ingresso (VAC) | Uscita (VCC) | Dimensioni (mm) | Garanzia (anni) |
| DSP-75 | 75 | 90-264 | 12,24,48 | 32X125,2X102 | 3 |
| DSP-120 | 120 | 12,24,48 | 40X125,2X113,5 | ||
| DSP-240 | 240 | 24,48 | 63X125,2X113,5 | ||
| SDR-480 | 480 | 24,48 | 85,5X125,2X128,5 |
Ampio intervallo di tensione in ingresso : la serie SDR è progettata con un ampio intervallo di tensione in ingresso, che in genere copre 85-264 V CA o 100-370 V CC, consentendole di funzionare stabilmente in vari standard elettrici globali, migliorandone così la versatilità e la flessibilità.
Alta efficienza: essendo un alimentatore ad alta efficienza energetica, l'SDR raggiunge in genere un'efficienza di conversione superiore all'80%, con alcuni modelli anche superiore. Ciò non solo riduce il consumo energetico, ma riduce anche i costi operativi e l’impatto ambientale.
Basso consumo energetico a vuoto: conformi agli standard come ErP Lotto 6, questi alimentatori hanno un assorbimento energetico minimo quando sono scarichi o leggermente caricati, in linea con i requisiti ecologici di risparmio energetico.
Meccanismi di protezione completi: oltre alle protezioni di base come protezione da cortocircuito (SCP), protezione da sovratensione (OVP) e protezione da sovraccarico (OLP), l'SDR-240 può anche essere dotato di protezione da sovratemperatura (OTP), garantendo l'interruzione automatica dell'uscita in condizioni anomale per prevenire danni.
Certificazioni internazionali: questi prodotti in genere superano numerose certificazioni di sicurezza internazionali, tra cui CE, TÜV, tra le altre, garantendo la qualità e la sicurezza del prodotto per le applicazioni del mercato globale.
Tensione di uscita regolabile: alcuni modelli potrebbero offrire la regolazione fine della tensione di uscita, consentendo agli utenti di regolare la tensione di uscita in base alle esigenze specifiche, aumentando la flessibilità.
Automazione industriale: fornisce alimentazione CC stabile per controlli PLC, sensori, attuatori e altre apparecchiature di automazione industriale.
Sicurezza e sorveglianza: alimenta telecamere CCTV, sistemi di controllo degli accessi, sistemi di allarme e altri dispositivi di sicurezza, garantendo un funzionamento ininterrotto 24 ore su 24, 7 giorni su 7.
Illuminazione a LED: adatta per sistemi di illuminazione a LED per interni ed esterni, in particolare per strisce LED e apparecchi che richiedono un azionamento a tensione costante.
Apparecchiature per le telecomunicazioni: forniscono alimentazione a router, switch, punti di accesso wireless e altre infrastrutture di telecomunicazione, garantendo la stabilità della trasmissione dei dati.
Sistemi di strumentazione e controllo: utilizzati in vari strumenti di misura, sistemi di controllo dell'automazione, forniscono alimentazione a controller, display, ecc.
Dispositivi medici: sebbene non tutti i modelli SDR-240 siano adatti per dispositivi medici, alcuni modelli certificati possono essere utilizzati per l'alimentazione ausiliaria in strumenti medici come dispositivi di monitoraggio e apparecchiature terapeutiche su piccola scala.
Specifiche:
| Modello | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-6.3a | 0-3,2 A | 0-1.6A | |
| Potenza nominale | 75.6W | 76.8W | 76.8W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 80 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 88,5% | 89% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 479,8k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 32*125,2*102 mm (L*L*A) | |||
| Imballaggio | 0,51Kg; 28 pezzi/15,3 Kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||
| Modello | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-10A | 0-5a | 0-2.5a | |
| Potenza nominale | 120 W | 120 W | 120 W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 20 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 85% | 88% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 292,1k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 40*125,2*113,5 mm (L*L*A) | |||
| Imballaggio | 0,67Kg; 28 pezzi/15,3 Kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||

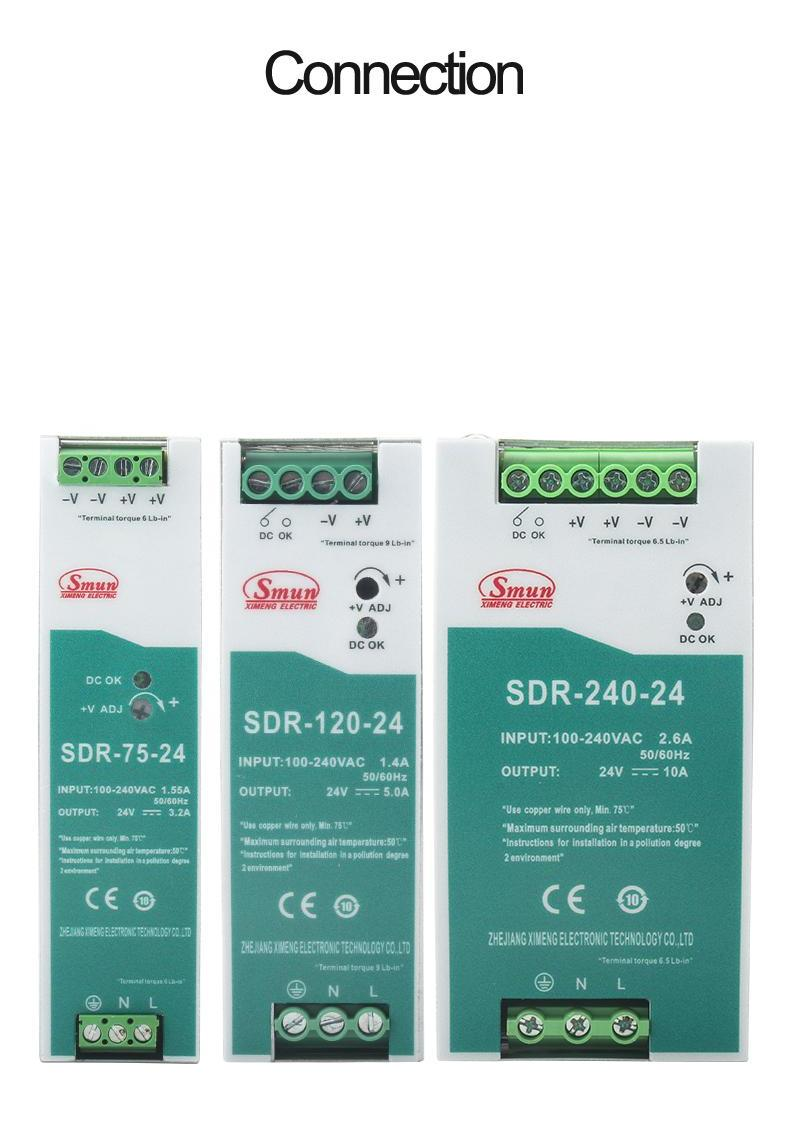

| Modello | SDR-240-12 | SDR-240-24 | SDR-240-48 | |
| Produzione | Tensione DC | 12v | 24 V. | 48v |
| Intervallo attuale | 0-20A | 0-10A | 0-5a | |
| Potenza nominale | 240 W | 240 W | 240 W | |
| Rumore ondulato (max) | 100MVP-P | 120MVP-P | 150MVP-P | |
| Tensione agg.Range | 12-14 V | 24-28 V | 48-55 V | |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | |
| Regolazione del carico | ± 1,0% | ± 1,0% | ± 1,0% | |
| Impostato, alzati tempo | 1500 ms, 60 ms/230 V CA 3000 ms, 60 ms/115 V CA (pieno carico) | |||
| Tieni il tempo | 20 ms/230 V CA 20 ms/115 V CA (pieno carico) | |||
| Ingresso | Gamma di tensione | 88 ~264VAC 124~370VDC[Funzionamento ingresso DC possibile collegando AC/L(+),AC/N(-)] | ||
| Frequenza | 47 ~ 63Hz | |||
| Efficienza | 85% | 88% | 90% | |
| Corrente AC | 1,4 A/115 V CA 0,85 A/230 V CA | |||
| CURENT INRUSH | 30A/115VAC 50A/230VAC | |||
| Corrente di perdita | <1Ma / 240VAC | |||
| Protezione | Sovraccarico | Normalmente funziona entro il 110~150% della potenza di uscita nominale per più di 3 secondi, quindi spegne la tensione o/p e riaccende per ripristinare | ||
| Potenza nominale 150~170%, limitazione di corrente costante con ripristino automatico entro 3 secondi, quindi spegnimento della tensione o/p dopo 3 secondi, riaccensione per ripristinare | ||||
| Over tensione | 14-17 V | 29-33 V | 56-65 V | |
| Tipo di protezione: spegnere la tensione o/p, riaccendere per ripristinare | ||||
| Sovratemperatura | Spegnere la tensione o/p, riaccendere il ricevitore dopo che la temperatura è scesa | |||
| Ambiente | Temperatura di lavoro | -30 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) | ||
| Umidità funzionante | 20 ~ 95% di RH non condensando | |||
| Temp.umidità di archiviazione | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) | |||
| Vibrazione | Componente : 10 ~ 500Hz, 2G 10min./1 Ciclo , 60min. ciascuno lungo gli assi X, Y, Z; Montaggio: conformità IEC60068-2-6 | |||
| Sicurezza | Standard di sicurezza | Approvato Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; (conforme a BS EN/EN60204-1) | ||
| Resistere alla tensione | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC | |||
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG:> 100 m ohm/500VDC/25 ℃/70% RH | |||
| Emissione EMC | Conformità a BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 Classe A | |||
| Immunità EMC | Conformità a BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), livello di industria pesante, criteri A, EAC TP TC 020 | |||
| Altri | Mtbf | 292,1k ore MIL-HDBK-217F(25℃) | ||
| Dimensione | 63*125,2*113,5 mm (L*L*A) | |||
| Imballaggio | 1,03 Kg; 12 pezzi/13,4 kg/1,22 CUFT | |||
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Ripple e rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo a coppia intrecciato da 12 'terminato con un condensatore parallelo 0,1uf e 47uf. 3. Tolleranza: comprende la tolleranza di impostazione, la regolamentazione della linea e la regolazione del carico. 4. L'alimentatore è considerato un componente che verrà installato nell'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC. 5. Distanze di installazione: si consigliano 40 mm in alto, 20 mm in basso, 5 mm sui lati sinistro e destro quando caricato in modo permanente a piena potenza. Nel caso in cui il dispositivo adiacente sia soggetto a calore, si consiglia uno spazio di 15 mm 6. Potrebbe essere necessario un declassamento in caso di bassa tensione di ingresso. Si prega di controllare la curva di declassamento per maggiori dettagli. 7. Si prega di contattare con il servizio clienti smun per maggiori dettagli. | |||
