Descrizione:
Gli alimentatori in modalità switch della serie LRS-100 fanno parte della linea di prodotti SMUN, offrendo una gamma di opzioni di tensione di uscita, tra cui ma non limitate a 5 V, 12V, 15 V, 24 V, 36V e 48 V. Questi alimentatori sono progettati per fornire una potenza di produzione costante e stabile (W) con elevata efficienza, superando in genere quella delle alimentatori lineari convenzionali, minimizzando così i rifiuti di energia e la dissipazione termica.
Caratterizzato da un'ampia tolleranza di tensione di ingresso, in genere da 85 a 264 volt di corrente alternata (VAC), la serie LRS-100 garantisce la compatibilità con varie tensioni di rete in tutto il mondo senza richiedere dispositivi di regolazione della tensione esterna. Ogni modello all'interno della serie è personalizzato per fornire una tensione di uscita di corrente continua (DC) specifica, con precisione, adatta a applicazioni con requisiti di tensione distinti. Ad esempio, l'LRS-100-24 fornirebbe una DC costante di 24 volt alla valutazione di corrente appropriata.
Sottolineando la compattezza, la serie LRS-100 presenta un profilo ultra-slim, rendendolo particolarmente vantaggioso nelle installazioni limitate allo spazio e contribuendo a integrazione senza soluzione di continuità in sistemi complessi o recinti confinati. Costruiti per resistere agli ambienti industriali impegnativi, questi alimentatori incorporano solide misure protettive contro le condizioni di sovracorrente, corto circuito e sovratensione, garantendo l'affidabilità a lungo termine e la sicurezza operativa.
In aderenza alla reputazione di Smun per soddisfare rigorosi standard internazionali, è probabile che la serie LRS-100 porti certificazioni come CE e CCC, attestando la sua conformità alle norme essenziali sulla sicurezza e sulla compatibilità elettromagnetica (EMC). Ciò garantisce l'idoneità degli alimentatori per l'implementazione globale in una varietà di settori e mercati.
Applicazioni:
Automazione e controllo industriale: fornitura di energia DC stabile a controller logici programmabili (PLC), sensori, attuatori e altre apparecchiature nelle impostazioni di automazione delle fabbriche e controllo di processo.
Soluzioni di illuminazione a LED: guidare vari apparecchi a LED, come luci a strisce, luci del pannello o infissi con requisiti di tensione fissa, garantendo un'illuminazione costante e durata della durata dei componenti estesi.
Caratteristiche:
Input AC universale/gamma completa
Filtro EMI incorporato, minuscola increspatura
Protezioni: corto circuito/sovraccarico/tensione eccessiva
Raffreddamento per convezione d'aria libera
43.000 ore di funzionamento continuo a 20 ℃
Test di combustione a pieno carico al 100%
Indicatore a LED per l'alimentazione
Conformità a IEC/EN60335-1 (PD3) e IEC/EN61558-1,2-16 adatti per gli elettrodomestici domestici
3 anni di garanzia
In sintesi, gli alimentatori in modalità switch della serie LRS-100, con la loro progettazione efficiente, stabile e compatta e qualità di livello industriale, sono ampiamente impiegati in diversi settori come l'automazione industriale, il monitoraggio della sicurezza, l'illuminazione a LED, gli elettrodomestici e la strumentazione, dove è necessaria una fonte di energia DC affidabile. La disponibilità di più versioni di tensione di uscita si rivolge a diversi requisiti di livello di tensione di vari dispositivi, mentre la loro gamma universale di tensione di input e le certificazioni di sicurezza complete garantiscono adattabilità e conformità in una vasta gamma di scenari di applicazione.
Specificazioni :
| Modello | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| Produzione | Tensione DC | 12v | 15v | 24 V. | 36v | 48v |
| Intervallo attuale | 0-8.3a | 0-6.7a | 0-4.5a | 0-2.78a | 0-2.1a |
| Potenza nominale | 99.6w | 100,5 W. | 108W | 100.1 W. | 100,8 W. |
| Rumore ondulato (max) | 120MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | 200mvp-p |
| Tensione agg.Range | 10,8 ~ 13.2v | 13.5 ~ 16.5V | 21.6 ~ 26.4v | 32,4 ~ 39,6 V. | 43,2 ~ 52,8 V. |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regolazione del carico | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Impostato, alzati tempo | 500ms, 30ms/230Vac 500ms, 30ms/115Vac (carico completo) |
| Tieni il tempo | 55ms/230VAC 10ms/115VAC (carico completo) |
| Ingresso | Gamma di tensione | 85 ~ 264VAC 120 ~ 373VDC |
| Frequenza | 47 ~ 63Hz |
| Efficienza | 88% | 88,5% | 90% | 90,5% | 91% |
| Corrente AC | 1.9A/115VAC 1.2A/230VAC |
| CURENT INRUSH | Avvio a freddo: 50a/230VAC |
| Corrente di perdita | <0,75 mA / 240VAC |
| Protezione | Sovraccarico | 110 ~ 150% di potenza di uscita valutata |
| Protezione tye: modalità Hiccup, recupera automaticamente dopo che le condizioni di guasto vengono rimosse |
| Over tensione | 13,8 ~ 16.2v | 18,8 ~ 21,8 V. | 27,6 ~ 32,4 V. | 41.4 ~ 48.6V | 55,2 ~ 64,8 V. |
| Tipo di protezione: interrompere la tensione O/P, rifornire per recuperare |
| Ambiente | Temperatura di lavoro | -20 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) |
| Umidità funzionante | 20 ~ 90% di RH non condensando |
| Temp.umidità di archiviazione | -45 ~ +85 ℃, 20 ~ 95% di RH non condensando |
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibrazione | 10 ~ 500Hz, 2G 10 min/1 ciclo, 60min. |
Sicurezza
| Standard di sicurezza | GB4943.1, EN60950.1 approvato |
| Resistere alla tensione | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0,5KVAC |
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG: 100M OHMS/500VDC/25 ℃/70% RH |
| Emissione EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| Immunità EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Altri | Mtbf | ≥720.6K HRS MIL-HDBK-217F (25 ℃) |

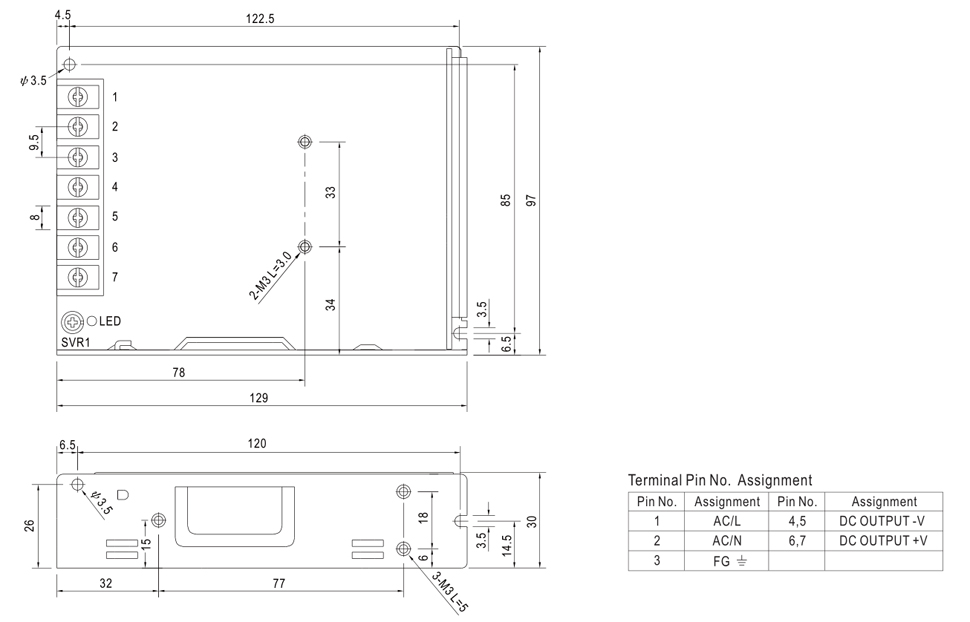

| Dimensione | 129*97*30mm (l*w*h) |
| Imballaggio | 0,34 kg; 40pcs/14,8 kg/ctn |
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Il rumore del ripplaio è misurato a 20 MHz di larghezza di banda utilizzando un filo a coppia attorcigliato da 12 'terminato con un condensatore parallelo 0,1UF e 47UF. 3. La tolleranza include la tolleranza di configurazione, la regolazione della linea e la regolazione del carico. 4. L'output di metro è richiesto in bassa tensione di ingresso. Si prega di fare riferimento alla curva di derating per i dettagli. 5. L'alimentatore deve essere considerato come parte dei componenti nel sistema. Tutti i test EMC testano campioni su una piastra di ferro metallica con uno spessore di 1 mm, una lunghezza di 360 mm e una larghezza di 36 mm. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli. |
