Descrizione:
LRS-75 è un alimentatore di tipo chiuso a output singolo da 75 W con 30 mm di progettazione di basso profilo. Adotta l'intervallo intero 85-264VAC, l'intera serie fornisce una linea di tensione di uscita di 5 V, 12V, 15 V, 24 V, 36V e 48 V.
Oltre all'alta efficienza fino al 91,5%, la progettazione di una custodia a rete metallica migliora la dissipazione del calore di LRS -75 che l'intera serie opera da -30 ℃ a 70 ℃ sotto convezione aerea senza una ventola.
Fornendo un consumo energetico senza carico estremamente basso (inferiore a 0,3 W), consente al sistema finale di soddisfare facilmente il requisito energetico in tutto il mondo. LRS-75 ha le funzioni di protezione complete e la capacità anti-vibrazione 5G; è rispettato le norme di sicurezza internazionale come TUV EN62368-1, EN6035-1, EN6158-16-16, UL6238-1 e La serie GB4943.LRS-75 funge da soluzione di alimentazione ad alta prestazione per varie applicazioni industriali.
Caratteristiche:
Potenza ed efficienza: la serie LRS-75 offre una potenza di uscita di 75 watt (W) costante con capacità di conversione ad alta efficienza, ottenendo in genere una maggiore efficienza rispetto ai tradizionali alimentatori lineari, riducendo le perdite di energia e abbassando le temperature operative.
Intervallo di tensione di ingresso ampio: questi alimentatori hanno in genere un'ampia tolleranza di tensione di ingresso, come 85-264 volt di corrente alternante (VAC), consentendo loro di funzionare in modo affidabile attraverso varie tensioni di griglia in tutto il mondo senza la necessità di attrezzature di regolazione di tensione aggiuntive.
Output di tensione costante: ogni modello LRS-75 fornisce un'uscita di tensione di corrente continua (DC) singola, precisa e stabile, ad esempio, LRS-75-24 offre un'uscita di 24 VDC a 3,2 AMPERE (A), adatta per i dispositivi che richiedono una fornitura di tensione specifica.
Design Ultra-Slim: menzioni ripetute di 'slim ' o 'ultra-slim ' indicano che la serie LRS-75 presenta un fattore di forma compatto, ideale per applicazioni limitate allo spazio e facilitare l'integrazione del sistema e il layout interno del telaio.
Qualità di livello industriale: come prodotto smunto, la serie LRS-75 è costruita secondo rigorosi standard industriali, incorporando una robusta dissipazione del calore, protezione da sovracorrente, protezione del cortocircuito, protezione da sovratensione e altre caratteristiche di sicurezza per garantire l'affidabilità e la longevità in condizioni difficili.
Certificazioni e conformità: dato il posizionamento del mercato di SMUN, gli alimentatori in modalità switch della serie LRS-75 sono probabilmente conformi a numerosi standard internazionali di sicurezza e compatibilità elettromagnetica (EMC), come CE, CCC, garantendo l'adattabilità del mercato globale e la conformità normativa.
Applicazioni:
Sistemi di sorveglianza di sicurezza:
La menzione della LRS-75-24 utilizzata per la potenza di sorveglianza della sicurezza indica che questo tipo di alimentazione in modalità interruttore è adatto per alimentare telecamere, DVR/NVR, sistemi di allarme e altre apparecchiature di sicurezza.
Automazione industriale:
Grazie alla sua produzione stabile, qualità costruttiva di livello industriale e ampia gamma di tensione di ingresso, la serie LRS-75 è applicabile a dispositivi di controllo industriali, sensori, attuatori, PLC (controller logici programmabili) e altri componenti nelle linee di produzione automatizzate.
Illuminazione a LED:
Con l'LRS-75-48 etichettato come un alimentatore di luce 'a strisce, ' è evidente che questa serie può essere utilizzata per guidare sistemi di illuminazione a LED che richiedono una fornitura di tensione CC costante, come strisce a LED, luci del pannello o altri dispositivi con requisiti di tensione fissa.
Elettrodomestici per la casa e elettronica di consumo:
Sebbene principalmente orientato verso applicazioni industriali, la serie LRS-75 può anche trovare uso in determinati elettrodomestici di fascia alta o di livello professionale e elettronica di consumo, fornendo energia ai loro circuiti interni o periferiche.
Attrezzatura e strumentazione di laboratorio
Per le attrezzature di laboratorio, gli strumenti di prova, i dispositivi medici e altri apparecchi che richiedono una consegna di tensione precisa e un'elevata stabilità nella loro alimentazione, la serie LRS-75 può offrire una soluzione ideale.
In sintesi, gli alimentatori in modalità switch della serie LRS-75, con la loro progettazione efficiente, stabile e compatta e qualità di livello industriale, sono ampiamente impiegati in diversi settori come l'automazione industriale, il monitoraggio della sicurezza, l'illuminazione a LED, gli elettrodomestici e la strumentazione, dove è necessaria una fonte di energia DC affidabile. La disponibilità di più versioni di tensione di uscita si rivolge a diversi requisiti di livello di tensione di vari dispositivi, mentre la loro gamma universale di tensione di input e le certificazioni di sicurezza complete garantiscono adattabilità e conformità in una vasta gamma di scenari di applicazione.
Specificazioni :
| Modello | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 |
| Produzione | Tensione DC | 12v | 15v | 24 V. | 36v | 48v |
| Intervallo attuale | 0-6.25a | 0-5a | 0-3.1a | 0-2.1a | 0-1.6A |
| Potenza nominale | 75W | 75W | 74.4W | 75.6W | 76.8W |
| Rumore ondulato (max) | 120MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | 200mvp-p |
| Tensione agg.Range | 10,8 ~ 13.2v | 13.5 ~ 16.5V | 21.6 ~ 26.4v | 32,4 ~ 39,6 V. | 43,2 ~ 52,8 V. |
| Tolleranza di tensione | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Regolazione della linea | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Regolazione del carico | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Impostato, alzati tempo | 1000 ms, 30ms/230Vac 2000ms, 30ms/115Vac (pieno carico) |
| Tieni il tempo | 30ms/230VAC 12ms/115VAC (carico completo) |
| Ingresso | Gamma di tensione | 85 ~ 264VAC 120 ~ 373VDC |
| Frequenza | 47 ~ 63Hz |
| Efficienza | 86% | 86% | 88% | 89% | 90% |
| Corrente AC | 0,95a/115VAC 0,56a/230VAC |
| CURENT INRUSH | Avvio a freddo: 45A/230VAC |
| Corrente di perdita | <0,75 mA / 240VAC |
| Protezione | Sovraccarico | 110 ~ 150% di potenza di uscita valutata |
| Protezione tye: modalità Hiccup, recupera automaticamente dopo che le condizioni di guasto vengono rimosse |
| Over tensione | 13,8 ~ 16.2v | 18,8 ~ 21,8 V. | 27,6 ~ 32,4 V. | 41.4 ~ 48.6V | 55,2 ~ 64,8 V. |
| Tipo di protezione: interrompere la tensione O/P, rifornire per recuperare |
| Ambiente | Temperatura di lavoro | -10 ~ +70 ℃ (Fare riferimento alla curva di derating come foglio dati da smun) |
| Umidità funzionante | 20 ~ 90% di RH non condensando |
| Temp.umidità di archiviazione | -45 ~ +85 ℃, 20 ~ 95% di RH non condensando |
| TEMP.COEFFICE | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibrazione | 10 ~ 500Hz, 2G 10 min/1 ciclo, 60min. |
Sicurezza
| Standard di sicurezza | GB4943.1, EN60950.1 approvato |
| Resistere alla tensione | I/PO/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0,5KVAC |
| Resistenza all'isolamento | I/PO/P, I/P-FG, O/P-FG: 100M OHMS/500VDC/25 ℃/70% RH |
| Emissione EMC | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| Immunità EMC | EN 55032: 2015/EN55035: 2017/60950-1 |
| Altri | Mtbf | ≥720.6K HRS MIL-HDBK-217F (25 ℃) |

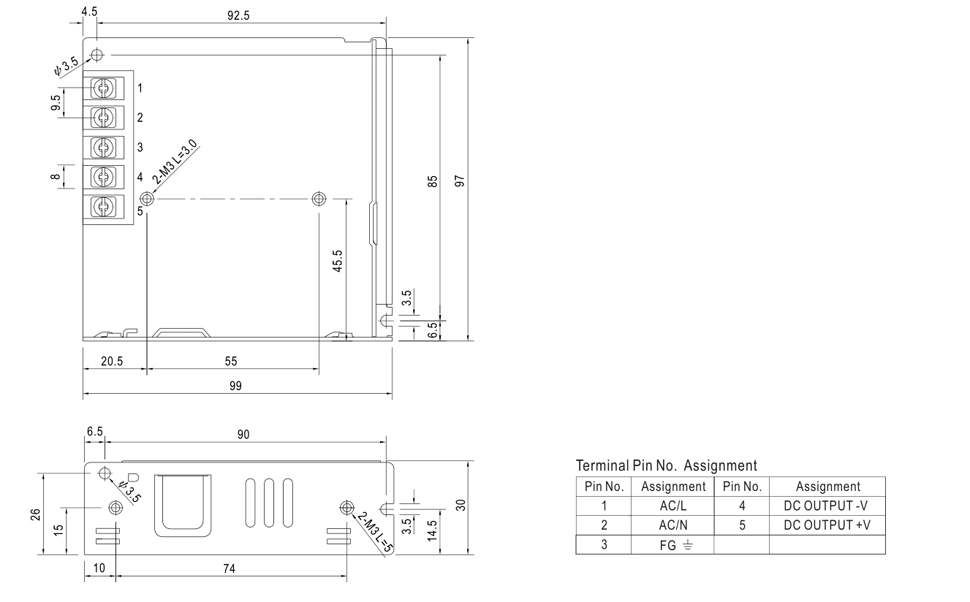

| Dimensione | 99*97*30mm (l*w*h) |
| Imballaggio | 0,28 kg; 60pcs/16,8 kg/43*23*33mm/ctn |
| Nota | 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2. Il rumore del ripplaio è misurato a 20 MHz di larghezza di banda utilizzando un filo a coppia attorcigliato da 12 'terminato con un condensatore parallelo 0,1UF e 47UF. 3. La tolleranza include la tolleranza di configurazione, la regolazione della linea e la regolazione del carico. 4. L'output di metro è richiesto in bassa tensione di ingresso. Si prega di fare riferimento alla curva di derating per i dettagli. 5. L'alimentatore deve essere considerato come parte dei componenti nel sistema. Tutti i test EMC testano campioni su una piastra di ferro metallica con uno spessore di 1 mm, una lunghezza di 360 mm e una larghezza di 36 mm. 6. Si prega di contattare con il servizio clienti smun per maggiori dettagli. |
