| Modello | S-60-5 | S-60-12 | S-60-15 | S-60-24 | S-60-48 |
| Produzione | Tensione CC | 5 V | 12V | 15 V | 24 V | 48 V |
| Corrente nominale | 12A | 5A | 4A | 2,5 A | 1,25 A |
| Gamma attuale | 0-12A | 0-5A | 0-4A | 0-2,5 A | 0-1,25 A |
| Potenza nominale | 60 W | 60 W | 60 W | 60 W | 60 W |
| Ondulazione e rumore | 50mVp | 50mVp | 80mVp | 100mVp | 100mVp |
| Intervallo regolazione tensione | 4,5-5,5 V | 10,8-13,2 V | 13,5-16,5 V | 21,6-26,4 V | 43,2-52,8 V |
| Tolleranza di tensione | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regolazione della linea | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Regolazione del carico | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Impostazione, tempo di salita | 200 ms, 100 ms |
| Tempo di attesa (tip.) | 30 ms/230 V CA |
| Ingresso | Intervallo di tensione | 85~132VAC/170~264VAC tramite interruttore 240~370 VCC |
| Frequenza | 47~63Hz |
| Efficienza | 77% | 80% | 82% | 82% | 82% |
| Corrente alternata | 0,8 A/115 V 0,35 A/230 V |
| Corrente di spunto | Avviamento a freddo: 18 A/115 V 36A/230V |
| Corrente di dispersione | <0,5 mA/240 V CA |
| Protezione | Sovraccarico | Potenza di uscita nominale 115% ~ 135% protezione da sovraccarico all'avvio |
| Tipo di protezione: modalità singhiozzo, ripristino automatico dopo la rimozione della condizione di guasto |
| Sovratensione | 5,75-6,75 V | 13,8 V-16,2 V | 17,25-2,025 V | 28,4-32,4 V | 55,2-64,8 V |
| Tipo di protezione: spegnimento della tensione o/p, bloccaggio tramite diodo zener |
| Ambiente | Temperatura di lavoro | -10℃～+60℃ |
| Umidità di lavoro | 20-90%UR |
| Temperatura di conservazione, umidità | -20~+85℃,20%-90%UR |
| Coefficiente temp | ±0,03%℃(0-50℃) |
| Vibrazione | 10 ~ 500 Hz, 5G 12 min./1 ciclo, periodo per 72 min. ciascuno lungo gli assi X, Y, Z |
Sicurezza
&
EMC | Standard di sicurezza | Conformità agli standard di sicurezza CE e GB4943.1 EN 60950.1 |
| Resistere alla tensione | I/PO/P:1,5KVAC I/P-FG:1,5KVAC O/P-PG: 0,5 KVAC |
| Resistenza di isolamento | I/PO/P, I/P-FG, O/P-FG: 100 M Ohm / 500 V CC / 25 ℃/ 70% UR |
| Emissione EMC | EN61000-3-2:2014/EN61000-3-3:2013 |
| Immunità EMC | EN55032:2015/EN55035:2017/60950-1 |
| Altri | MTBF | ≥720,6K ore MIL-HDBK-217F(25℃) |

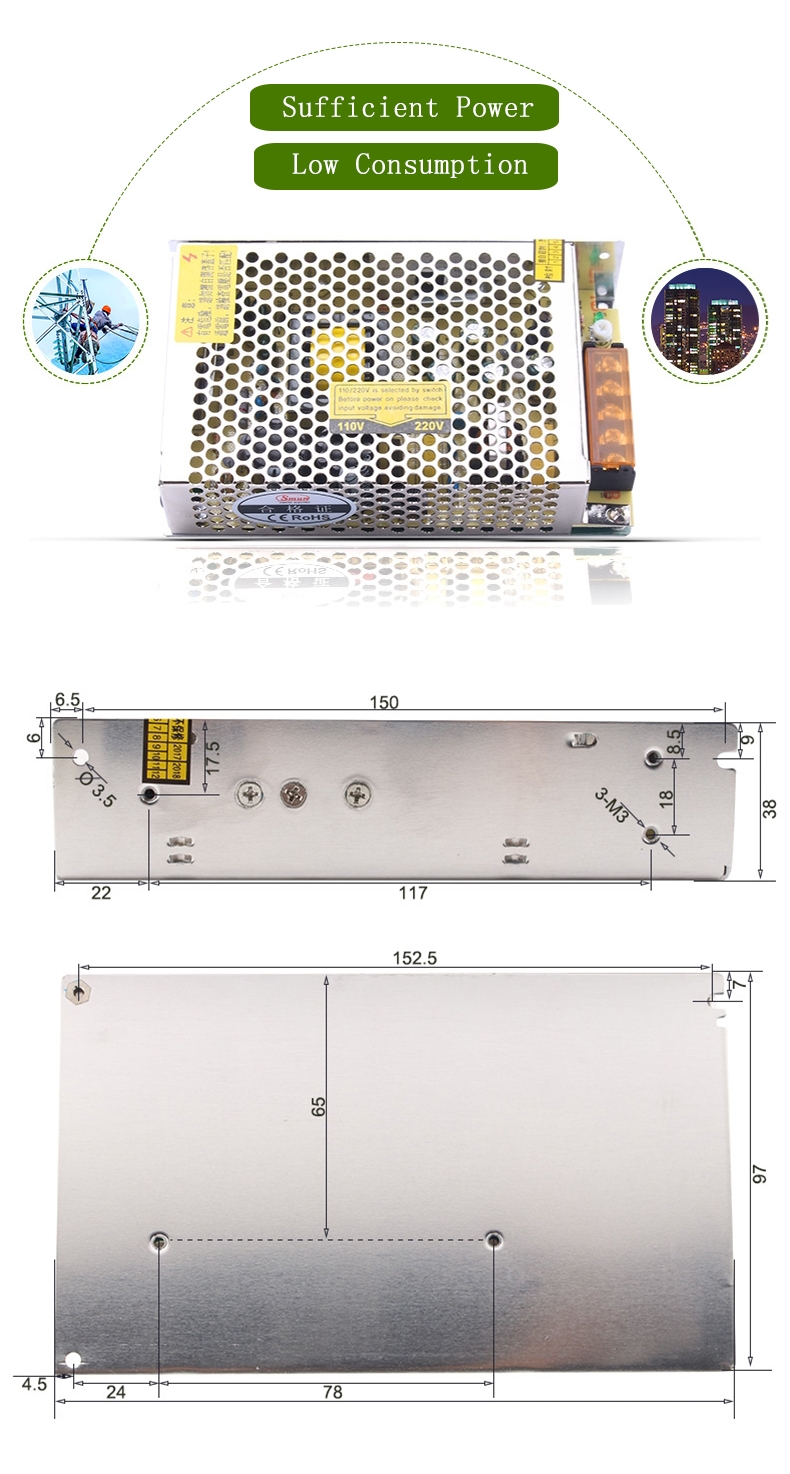

| Misurare | L159*L97*A38mm |
| Imballaggio | 0,5 kg |
| Nota | 1. Tutti i parametri NON specificatamente menzionati sono misurati con ingresso 230 V CA, carico nominale e 25 ℃ di temperatura ambiente.
2. L'ondulazione e il rumore sono misurati a 20 MHz di larghezza di banda utilizzando un doppino intrecciato da 12' terminato con condensatori paralleli da 0,1 uf e 47 uf.
3. Tolleranza: include la tolleranza di impostazione, la regolazione della linea e la regolazione del carico.
4. È necessario un declassamento dell'uscita in caso di bassa tensione di ingresso. Per i dettagli fare riferimento alla curva di declassamento.
5. L'alimentatore deve essere considerato come una parte dei componenti del sistema. Tutti i test EMC metteranno alla prova i campioni su una piastra di ferro con uno spessore di 1 mm, una lunghezza di 360 mm * una larghezza di 360 mm. |
|
|
|
|
|
|
