​Modalità operativa e utilizzo dell'alimentatore a uscita singola LRS

L'uscita di tensione di gruppo singolo è diversa dall'uscita di tensione di gruppo doppio e dall'uscita di tensione di gruppo multiplo, è solo un gruppo di uscita di tensione. Esistono due modalità di funzionamento per Alimentatore LRS a uscita singola: uso di tensione costante e uso di potenza costante. Quanto segue ti introdurrà a queste due modalità di funzionamento.

Ecco il contenuto:

Utilizzo a tensione costante

Utilizzo di energia costante

Utilizzo a tensione costante

Per utilizzare la sorgente di tensione fissa dell'alimentatore a uscita singola LRS, collegare prima la rete AC220V alla presa di corrente. Impostare il punto di limitazione della corrente o regolare in senso orario per assumere Corrente grossolana come valore massimo. Quindi regolare Voltaggio Coarse e Voltaggio Fine rispettivamente sul valore di Voltaggio necessario. Tuttavia, in circostanze normali, è necessario prima regolare la tensione grossolana al valore richiesto più vicino, quindi regolare ulteriormente la tensione fine, in modo da regolare il valore di tensione preciso desiderato.

Quindi caricare la connessione. Collegare l'estremità negativa del carico al terminale di uscita negativo quando il carico è inferiore a 2 A di corrente. L'estremità positiva del carico è collegata al terminale di uscita positivo. Dopo l'avvio, MeterA visualizza il valore della corrente di uscita, mentre MeterV visualizza il valore della tensione di uscita. Se l'amperometro supera il valore nominale e l'indicatore CC è acceso, indica sovraccarico o cortocircuito. A questo punto dovremmo regolare il carico, in modo che l'alimentazione CC sia normale.

Utilizzo di energia costante

Per l'alimentazione fissa dell'alimentatore LRS a uscita singola, regolare prima la tensione grossolana e la tensione fine in senso orario al massimo oppure regolare la tensione grossolana e la tensione fine in senso antiorario al minimo. Allo stesso tempo, regolare la manopola Current Fine e Current Coarse in senso antiorario al minimo. Quindi collegare il carico come richiesto e regolare la tensione grossolana e la tensione fine in senso orario per accendere l'indicatore CC. Quindi regolare la corrente fine e la corrente grossolana in senso orario per emettere la corrente al valore di corrente costante richiesto. E l'indicatore CC deve essere sempre acceso. Quando la macchina viene utilizzata come sorgente di tensione costante, il punto di protezione di limitazione della corrente può essere impostato arbitrariamente tramite la manopola di regolazione Corrente Fine e Corrente Grossolana. Metodo di impostazione: accendere l'alimentatore, collegare il carico variabile appropriato o l'estremità di uscita in cortocircuito e regolare la resistenza del carico per rendere la corrente di uscita uguale al valore corrente del punto di protezione limitatrice di corrente. A questo punto, Current Fine e Current Coarse vengono regolati rispettivamente per rendere l'indicatore Current Fine in uno stato critico e viene impostato il punto di protezione del flusso del limite di tempo.

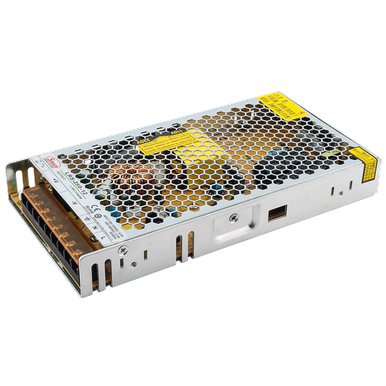

Gli alimentatori a uscita singola LRS sono ampiamente utilizzati nei campi del controllo dell'automazione industriale, delle apparecchiature militari e delle apparecchiature di ricerca scientifica. Si tratta di un dispositivo di conversione dell'energia elettrica ad alta frequenza, in grado di convertire una tensione con precisione in bit nella tensione o corrente richiesta dal lato utente attraverso diverse forme di architettura. I prodotti di alta qualità di Zhejiang Ximeng Electronic Technology Co., Ltd. sono molto bravi in ​​questo. Se hai bisogno di acquistare un alimentatore LRS a uscita singola, contattaci.
