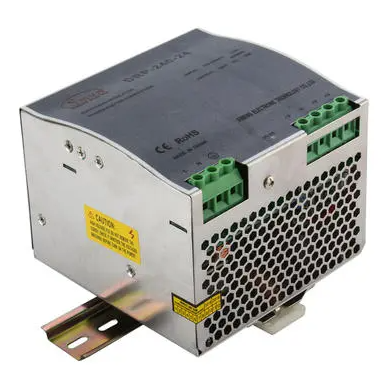

Hai bisogno di una fonte di alimentazione affidabile per le apparecchiature industriali? Un alimentatore su guida DR-Din potrebbe essere la soluzione. In questo articolo ti guideremo attraverso il processo di installazione, coprendo tutto, dal montaggio al cablaggio e al test.
Mentre gli adattatori di alimentazione sono comunemente utilizzati per i piccoli dispositivi elettronici, gli alimentatori su guida DR-Din servono applicazioni pesanti. Imparerai come installare correttamente queste unità per garantire prestazioni e sicurezza ottimali nel tuo sistema.
Considerazioni pre-installazione
1. Garantire la corretta compatibilità
Prima di iniziare l'installazione dell'alimentatore su guida DR-Din, assicurati che sia completamente compatibile con il tuo sistema. Ciò contribuirà a prevenire futuri problemi operativi e a massimizzare l’efficienza. Ecco cosa devi controllare:
1. Specifiche dell'alimentatore:
UN. Verificare che la tensione, la corrente e la potenza nominale corrispondano ai requisiti dell'apparecchiatura che si intende alimentare. Valori nominali di potenza non corrispondenti possono portare a inefficienza o addirittura a guasti.
2. Fattori ambientali:
UN. Temperatura: assicurarsi che l'alimentatore possa sopportare la temperatura ambiente dell'area di installazione.
B. Umidità: l'umidità in eccesso può influire sulle prestazioni dell'alimentatore, pertanto è necessario proteggerlo dall'umidità elevata.
C. Polvere: l'accumulo di polvere può portare al surriscaldamento. Assicurarsi che l'area sia priva di polvere eccessiva, che potrebbe causare cortocircuiti o danni nel tempo.
3. Integrità del prodotto:
UN. Ispezionare l'alimentatore per eventuali danni visibili, come crepe, cavi esposti o ammaccature, poiché potrebbero comprometterne le prestazioni o la sicurezza durante l'installazione.
Mentre gli adattatori di alimentazione vengono generalmente utilizzati per dispositivi elettronici più piccoli e di solito non affrontano le stesse sfide ambientali, gli alimentatori su guida DR-Din sono progettati per applicazioni più robuste di livello industriale. Questi alimentatori devono resistere a condizioni più difficili e carichi di lavoro più impegnativi.
2. Misure e strumenti di sicurezza
La sicurezza è fondamentale quando si installano gli alimentatori su guida DR-Din, poiché un'installazione errata può comportare gravi rischi. Seguire queste linee guida fondamentali sulla sicurezza:
1. Togliere tensione al Sistema:
UN. Scollegare sempre l'alimentazione prima dell'installazione per evitare scosse elettriche. Bloccare e contrassegnare la fonte di alimentazione per garantire l'assenza di energizzazione accidentale. Verificare l'isolamento utilizzando un multimetro.
2. Dispositivi di protezione individuale (DPI):
UN. Indossare guanti isolanti e occhiali protettivi per proteggersi da potenziali rischi elettrici. Negli ambienti industriali, prendere in considerazione DPI aggiuntivi per proteggersi dai rischi fisici, come la caduta di oggetti o spigoli vivi.
3. Strumenti richiesti:
UN. Per l'installazione avrai bisogno dei seguenti strumenti:
io. Cacciaviti: per fissare l'alimentatore alla guida DIN.
ii. Spellafili: per rimuovere l'isolamento dal cablaggio per una connessione sicura.
iii. Multimetro: per controllare la tensione e garantire collegamenti corretti.
4. Selezione del cavo:
UN. Scegliere i cavi adatti ai requisiti di ingresso e uscita dell'alimentatore. Assicurarsi che il calibro del filo sia dimensionato per la corrente e la tensione previste. Una selezione errata del cavo potrebbe causare accumulo di calore o guasti.
Fare un passo | Azione |
1. | Assicurati che la tensione e la corrente corrispondano alla tua attrezzatura |
2. | Controllare la temperatura, l'umidità e i livelli di polvere nel luogo di installazione |
3. | Ispezionare l'alimentatore su guida DR-Din per eventuali danni fisici |
4. | Togliere tensione al sistema prima dell'installazione |
5. | Indossare i DPI necessari, compresi guanti isolanti e occhiali protettivi |
6. | Raccogli gli strumenti necessari come cacciaviti, spelafili e multimetro |
Passaggio 1: montaggio dell'alimentatore su guida DIN DR
1. Preparazione della guida DIN
Prima di iniziare a montare l'alimentatore su guida DIN DR, è essenziale preparare correttamente la guida DIN per garantire un'installazione sicura. Inizia selezionando la dimensione corretta del binario. La dimensione standard per la maggior parte degli alimentatori su guida DR-Din è TS35/7,5 o TS35/15, quindi assicurarsi che la guida soddisfi queste specifiche. Se necessario, è possibile regolare la lunghezza della guida utilizzando un taglia-guida DIN, assicurandosi che sia sufficientemente lunga da accogliere l'alimentatore e consentire una spaziatura adeguata tra i dispositivi.
Una volta ottenuta la lunghezza corretta del binario, assicurarsi che sia fissato saldamente al quadro elettrico. La guida deve essere montata orizzontalmente nell'armadio o nel pannello e deve essere fissata saldamente per evitare movimenti o vibrazioni che potrebbero influire sulle prestazioni dell'alimentatore. Utilizzando viti o una staffa di montaggio, fissare la guida in posizione.
Il corretto allineamento dell'alimentatore su guida DR-Din è fondamentale per un'installazione corretta. Assicurarsi che la guida sia a livello e allineata con la staffa di montaggio del dispositivo. Ciò faciliterà l'installazione e garantirà che l'alimentatore sia posizionato saldamente sulla guida.
2. Collegamento dell'alimentatore alla guida DIN
Una volta preparata la guida, è il momento di collegare l'alimentatore per guida DR-Din. Il processo di montaggio dell'alimentatore può variare leggermente a seconda che l'unità sia montata a scatto o con viti. Di seguito è riportata una guida passo passo per entrambi i metodi:
1. Metodo a scatto:
UN. Posizionare la parte superiore dell'alimentatore su guida DR-Din sul bordo superiore della guida.
B. Inclinare delicatamente l'unità all'indietro, allineando le clip con le scanalature della guida.
C. Far scorrere l'unità verso il basso finché non scatta in posizione, assicurandosi che le clip si blocchino saldamente sulla guida.
2. Metodo con montaggio a vite:
UN. Allineare i fori di montaggio dell'alimentatore con i fori preforati sulla guida.
B. Utilizzare le viti per fissare saldamente l'alimentatore alla guida, assicurandosi che non si sposti o si muova.
Dopo aver collegato l'alimentatore, è importante verificare che sia fissato saldamente. Scuotere delicatamente l'unità per assicurarsi che sia fissata correttamente. Qualsiasi allentamento potrebbe comportare prestazioni inaffidabili o potenziali rischi per la sicurezza.
Una ventilazione adeguata è fondamentale per il funzionamento efficiente dell'alimentatore su guida DR-Din. Assicurarsi che attorno all'alimentatore vi sia spazio sufficiente per il flusso d'aria. Idealmente, dovrebbero esserci almeno 40 mm di spazio libero sopra e 20 mm sotto l'unità, con 10 mm su ciascun lato. Ciò impedisce il surriscaldamento dell'alimentatore e garantisce longevità.
Gli adattatori di alimentazione, al contrario, non richiedono montaggio o passaggi di installazione speciali. Solitamente vengono collegati direttamente alle prese a muro e utilizzati per l'elettronica di consumo a basso consumo. Ciò evidenzia la natura industriale degli alimentatori su guida DR-Din, poiché richiedono un'installazione più strutturata e sicura per applicazioni di potenza più elevata.
Passaggio 2: cablaggio dell'alimentatore su guida DIN DR
1. Collegamento delle linee di alimentazione in ingresso
Per garantire la corretta funzionalità e sicurezza, è fondamentale collegare correttamente le linee di alimentazione in ingresso. Iniziare identificando i terminali di ingresso sull'alimentatore su guida DR-Din. In genere, questi saranno contrassegnati come Attivo (L), Neutro (N) e Terra (GND).
1. Live (L): questa è la tensione della linea CA in ingresso.
2. Neutro (N): questo è il percorso di ritorno della corrente.
3. Terra (GND): essenziale per la sicurezza, la messa a terra previene i rischi di scosse elettriche e protegge dalle sovratensioni elettriche.
Successivamente, spela le estremità del filo utilizzando uno spelafili, assicurandoti di esporre abbastanza rame per garantire una connessione solida. Seguire le specifiche del produttore per la lunghezza di spelatura del cavo. Quando si collegano i fili ai terminali, assicurarsi che ciascun filo sia inserito saldamente nella morsettiera e che la vite sia fissata saldamente per evitare collegamenti allentati che potrebbero causare cortocircuiti o surriscaldamento.
Adottare le opportune precauzioni di sicurezza verificando che il sistema sia diseccitato prima di iniziare qualsiasi lavoro di cablaggio. Un multimetro può aiutare a confermare che non è presente tensione ai terminali prima di procedere.
2. Collegamento delle linee di alimentazione in uscita
I collegamenti di uscita CC sono altrettanto importanti per garantire il corretto flusso di potenza al carico collegato. Identificare i terminali di uscita, solitamente contrassegnati come V+ (positivo) e V- (negativo). Questi terminali sono i punti in cui collegherai l'alimentatore al dispositivo o all'apparecchiatura che intendi alimentare.
1. Garantire la corretta polarità: è fondamentale osservare la corretta polarità quando si collegano le linee di uscita. L'inversione dei collegamenti può causare malfunzionamenti dell'apparecchiatura o addirittura danni permanenti.
2. Selezione della sezione del cavo: la sezione del cavo deve essere selezionata in base alla corrente di carico. Se il carico richiede più corrente, è necessario utilizzare un filo più spesso per evitare il surriscaldamento. Fare riferimento alla scheda tecnica dell'alimentatore per assicurarsi di utilizzare la dimensione del cavo appropriata.
3. Controllo della tensione: dopo aver fissato i cavi di uscita, ricontrolla che la tensione di uscita corrisponda alle specifiche richieste per la tua attrezzatura. È possibile utilizzare un multimetro per misurare la tensione di uscita e assicurarsi che rientri nell'intervallo accettabile per il carico.
È importante seguire le linee guida del produttore relative alla lunghezza e alla qualità del cavo per garantire una connessione di alimentazione sicura, protetta e affidabile.
3. Messa a terra del sistema
Una corretta messa a terra è essenziale per il funzionamento sicuro dell'alimentatore su guida DR-Din. La messa a terra aiuta a proteggere sia il dispositivo che gli utenti da guasti elettrici, riducendo il rischio di scosse elettriche e attenuando le interferenze elettromagnetiche (EMI).
1. Messa a terra dell'alimentatore: collegare il terminale di terra dell'alimentatore alla barra collettrice di terra all'interno dell'armadio di controllo. Questa connessione deve essere salda e sicura, senza fili esposti che potrebbero causare un cortocircuito o un problema di messa a terra.
2. Messa a terra della guida DIN: oltre a mettere a terra l'alimentatore, è necessario mettere a terra la guida DIN stessa. La guida spesso funge da meccanismo di messa a terra secondario, fornendo un solido percorso di collegamento alla messa a terra.
3. Considerazioni sulla sicurezza: assicurarsi che il filo di terra sia sufficientemente spesso da gestire qualsiasi potenziale corrente di guasto, come specificato dal produttore dell'alimentatore.
Mentre gli adattatori di alimentazione sono generalmente progettati con messa a terra integrata per applicazioni più semplici, gli alimentatori su guida DR-Din richiedono procedure di messa a terra più rigorose a causa delle loro applicazioni industriali. Una corretta messa a terra garantisce la sicurezza e la longevità dell'alimentatore e delle apparecchiature collegate.
Passaggio 3: verifica e test
1. Doppio controllo delle connessioni
Prima di accendere l'alimentatore su guida DR-Din, è essenziale verificare che tutti i collegamenti elettrici siano sicuri e installati correttamente. Inizia ispezionando ciascun filo per assicurarti che sia saldamente collegato al terminale appropriato. Ciò include il controllo sia delle connessioni di ingresso che di uscita, nonché del cavo di messa a terra.
Assicurarsi che non vi siano fili scoperti o fili vaganti che potrebbero causare cortocircuiti. Questi fili esposti possono facilmente entrare in contatto con altri componenti, causando potenziali guasti elettrici. Inoltre, verificare che tutti i terminali siano serrati correttamente utilizzando un cacciavite, evitando collegamenti allentati che potrebbero causare archi o riscaldamento durante il funzionamento.
Il doppio controllo dei collegamenti aiuta inoltre a garantire che l'alimentatore su guida DR-Din funzioni in modo sicuro ed efficace una volta acceso. Un sistema sicuro e correttamente installato è essenziale per un funzionamento regolare.
2. Accensione del sistema
Dopo aver verificato i collegamenti elettrici, è il momento di accendere il sistema. Seguire questi passaggi iniziali per garantire che l'alimentatore funzioni correttamente:
1. Accensione iniziale: accendere la fonte di alimentazione principale e osservare la spia dell'alimentatore (come il LED 'DC OK'). Se la luce si accende, indica che l'alimentatore funziona correttamente.
2. Testare la tensione di uscita: utilizzando un multimetro, misurare la tensione di uscita per assicurarsi che rientri nell'intervallo specificato per la propria apparecchiatura. Questo passaggio garantisce che l'alimentatore su guida DIN DR fornisca la tensione corretta al carico.
Durante questo processo, assicurarsi di monitorare attentamente il sistema per eventuali irregolarità, come spie lampeggianti o calore eccessivo. Se tutto sembra normale, l'alimentatore è pronto per l'uso.
3. Risoluzione dei problemi comuni
Problema | Passaggi per risolvere |
Nessuna tensione di uscita | 1. Controllare l'alimentazione in ingresso: assicurarsi che fornisca la tensione corretta. |
| 2. Verificare il cablaggio: assicurarsi che il cablaggio sia installato correttamente e che i terminali siano fissati saldamente. |
| 3. Ispezionare i guasti interni: verificare la presenza di eventuali guasti interni o interruttori automatici che potrebbero essere stati attivati se l'alimentatore continua a non funzionare. |
Protezione da sovraccarico o surriscaldamento | 1. Controllare il carico collegato: assicurarsi che rientri nelle specifiche dell'alimentatore. |
| 2. Garantire una ventilazione adeguata: assicurarsi che l'unità non si trovi in uno spazio ristretto con un flusso d'aria insufficiente, che potrebbe portare al surriscaldamento. |
Fluttuazioni della tensione di ingresso | 1. Verificare la stabilità della tensione di ingresso: le fluttuazioni della tensione di ingresso possono causare instabilità nell'uscita. |
| 2. Utilizzare un condizionatore di linea: stabilizzare l'alimentazione in ingresso o verificare se l'alimentazione è adatta all'intervallo di tensione in ingresso. |
Passaggio 4: best practice post-installazione
1. Organizzazione e gestione dei cavi
La corretta gestione dei cavi è fondamentale per mantenere le prestazioni e la sicurezza dell'alimentatore su guida DR-Din. Ecco i passaggi chiave per garantire una configurazione di cablaggio ben organizzata:
● Utilizzare fascette per cavi per raggruppare ordinatamente i cavi di ingresso e di uscita. Ciò eviterà che si aggroviglino e ridurrà il rischio di danni accidentali.
● Assicurarsi di evitare piegature brusche, poiché nel tempo possono causare usura e rotture, con conseguente potenziale rottura del cavo.
● Mantenere un flusso d'aria adeguato assicurandosi che i cavi non ostruiscano le aperture di ventilazione oi percorsi del flusso d'aria. Ciò contribuirà a prevenire il surriscaldamento e a garantire che l'alimentatore funzioni entro intervalli di temperatura sicuri.
● Etichettare i cavi per facilitarne l'identificazione e la manutenzione. Etichetta ciascun cavo in base alla sua funzione, ad esempio 'Attivo,' 'Neutro,' 'Terra' o 'Uscita.' Ciò rende più efficienti la risoluzione dei problemi e gli aggiornamenti futuri.
2. Manutenzione e monitoraggio a lungo termine
Per garantire prestazioni costantemente efficienti dell'alimentatore su guida DR-Din, sono necessari manutenzione e monitoraggio regolari. Ecco una ripartizione delle pratiche di manutenzione essenziali:
● Ispezioni e pulizia regolari: controllare periodicamente l'eventuale accumulo di polvere, in particolare attorno alle prese d'aria e alle aree di raffreddamento. Utilizzare aria compressa o una spazzola morbida per pulire l'alimentatore ed evitare ostruzioni, che potrebbero ridurre l'efficienza.
● Monitoraggio dell'efficienza di raffreddamento: assicurarsi che l'ambiente di installazione mantenga la temperatura e la ventilazione corrette. Se l'alimentatore si trova in uno spazio chiuso o ad alta temperatura, valuta la possibilità di aggiungere misure di raffreddamento come ventole o dissipatori di calore per evitare il surriscaldamento.
● Monitoraggio della corrente di carico: verificare regolarmente che il carico collegato non superi la capacità di uscita nominale dell'alimentatore. Utilizzare un multimetro per monitorare la corrente e assicurarsi che sia distribuita correttamente. Se si rilevano fluttuazioni o squilibri, intraprendere azioni correttive, come la regolazione del carico o l'aggiornamento dell'alimentazione per evitare potenziali danni.
Conclusione
In questo articolo abbiamo discusso il processo di installazione passo dopo passo degli alimentatori su guida DR-Din, inclusi montaggio, cablaggio e test. Il rispetto delle linee guida di sicurezza è fondamentale per un'installazione di successo. Gli alimentatori su guida DR-Din sono vitali per l'automazione industriale e i sistemi di controllo, poiché forniscono energia affidabile e scalabile. A differenza degli adattatori di alimentazione, adatti per dispositivi più piccoli, gli alimentatori su guida DR-Din offrono prestazioni robuste per applicazioni industriali. Zhejiang Ximeng Electronic Technology Co., Ltd. fornisce alimentatori di alta qualità progettati per soddisfare le esigenze di ambienti esigenti.
Domande frequenti
D: Qual è il ruolo di un alimentatore su guida DR-Din in ambienti industriali rispetto a un adattatore di alimentazione?
R: Un alimentatore su guida DR-Din è progettato per applicazioni industriali pesanti e fornisce alimentazione scalabile e affidabile ai sistemi di controllo. Al contrario, un adattatore di alimentazione viene generalmente utilizzato per dispositivi consumer a basso consumo, offrendo una soluzione compatta per l'elettronica ma non adatta per operazioni su scala industriale.
D: Perché non è consigliabile utilizzare un adattatore di alimentazione per apparecchiature industriali ad alta potenza?
R: Gli adattatori di alimentazione sono generalmente progettati per dispositivi a basso consumo e non hanno la robustezza necessaria per gli ambienti industriali. Gli alimentatori su guida DR-Din, invece, offrono capacità, durata e scalabilità più elevate per soddisfare le esigenze delle apparecchiature industriali.
D: Quali sono le principali considerazioni sulla manutenzione degli alimentatori su guida DR-Din?
R: La pulizia regolare, la garanzia di una ventilazione adeguata e il monitoraggio della corrente di carico sono essenziali per la manutenzione degli alimentatori su guida DIN DR. A differenza degli adattatori di alimentazione, queste unità richiedono maggiore attenzione al raffreddamento e alla gestione del carico per prevenire il surriscaldamento e garantire affidabilità a lungo termine.
D: Come si confrontano gli adattatori di alimentazione con gli alimentatori su guida DR-Din in termini di costi e ciclo di vita?
R: Sebbene gli adattatori di alimentazione siano convenienti per i dispositivi elettronici di piccole dimensioni, gli alimentatori su guida DR-Din comportano un investimento iniziale più elevato ma offrono migliore longevità, efficienza e scalabilità per le applicazioni industriali, rendendoli più convenienti nel lungo periodo.
